什么是霍普金森测试：电路图及其工作原理
电动机和发电机等直流电机用于不同的电气应用。发电机的主要功能是将电力从机械转换为电气，而电动机用于将电力从电气转换。。。
电动机和发电机等直流电机用于不同的电气应用。发电机的主要功能是将电力从机械转换为电气，而电动机用于将电力从电气转换为机械。因此，直流发电机的输入功率是电的，而输出功率是机械的。同样，电机的输入功率也是电的，但输出功率却是机械的。但在实践中，由于功率损耗，直流电机的功率转换无法完全完成，从而降低了电机的效率。它可以定义为o/p功率和i/p功率的比值。因此，直流电机的效率可以在霍普金森测试的帮助下进行测试。
什么是霍普金森测试？
定义：用于测试直流电机效率的满载测试被称为霍普金森测试。该测试的另一个名称是背靠背、热运行和再生测试。本试验使用两台相互电气和机械连接的机器。从这些机器中，一个充当马达，而另一个充当发电机。发电机向电动机提供机械动力，而电动机用于驱动发电机。
因此，一台机器的o/p被用作另一台机器上的输入。每当这些机器在满负荷条件下运行时，输入电源就相当于机器的全部损耗。如果任何机器内部没有损耗，则不需要外部电源。然而，如果发电机的o/p电压下降，那么我们需要一个额外的电压源来为电机提供适当的i/p电压。因此，从外部电源汲取的功率可以用来克服机器的内部损耗。

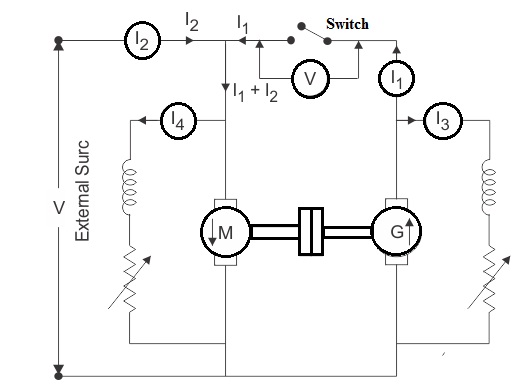

霍普金森试验电路图
霍普金森测试的电路图如下所示。该电路既可以由电机构成，也可以由发电机和开关构成。无论何时启动电机，都可以调整该电机的分流场电阻，使其以额定速度运行。
现在，通过调节发电机两端的并联场电阻，可以使发电机的电压与电源电压相同。发电机的两个电压及其电源的相等性可以在电压表的帮助下指定，因为它在“s”开关上提供零读数。通过改变电机的励磁电流和发电机，机器在额定速度和所需负载下工作。
用霍普金森试验计算机器的效率
假设机器的电源电压为“V”，则电机的输入可以通过以下方程导出。
电机的输入=V（I1+I2）
I1=发电机电流
I2=外部电源电流
发电机的o/p为VI1……。(1)
如果机器以相同的效率工作，即“η”
电机的o/p为ηx i/p=ηV（I1+I2）
发电机的输入是电动机的输出，ηV（I1+I2）
发电机的o/p是电动机的输入，η[ηx V（I1+I2）]=η2 V（I1+I2）…。(2)
从上面的两个方程中，我们可以得到
VI1=η2v（I1+I2）然后I1=η2（I1+I2）=η√I1/（I1+I2）
电机内的电枢铜损耗可由（I1+I2-I4）2Ra得出
哪里
“Ra”=机器的电枢电阻
“I4”=电机的分流励磁电流
电机内的并联磁场铜损耗为“VI4”
发电机内的电枢铜损耗可由（I1+I3）2Ra得出
I3=分路励磁电流
电机内的并联磁场铜损耗为“VI3”
从外部电源引出的电源为“VI2”
因此，机器内部的杂散损耗将
W=VI2-（I1+I2-I4）2Ra+VI4+（I1+I3）2 Ra+VI3
机器的杂散损耗相似，因此W/2=杂散损耗/机器
电动机的效率
电机中的损耗可以通过以下等式得出
WM=（I1+I2-I4）2Ra+VI4+W/2
电机的输入=V（I1+I2）
则电机效率可由ηM=输出/输入=（输入损耗）/输入得出
=（V（I1+I2）-WM）/V（I1+I2）
发电机的效率
发电机中的损耗可通过以下方程得出
WG=（I1+I3）2Ra+VI3+W/2
发电机O/p=VI1
然后，发电机效率可以通过ηG=输出/输入=输出/（输出+损耗）得出
=VI1/（VI1+WG）
优势
霍普金森测试的优点是
- 霍普金森测试使用的功率非常小
- 它很经济
- 该测试可以在满负荷条件下进行，以便检查温度上升和换向。
- 由于满负荷条件，考虑了磁通畸变引起的铁损变化。
- 效率可以在不同的负载下确定。
霍普金森检验的缺点
霍普金森测试的缺点是
- 发现这项测试所需的两台相等的机器是很复杂的。
- 本试验中使用的两台机器不能一直均匀加载。
- 由于机器的激励，不可能获得用于机器的单独铁损。
- 由于磁场电流的广泛变化，以所需的速度控制机器是很困难的。
常见问题解答
1). 即使存在霍普金森测试，为什么还要进行现场测试？
由于运行不稳定以及运行速度过快，无法在两个相等串联的电机上进行此测试
2). 阻滞测试的目的是什么？
延迟测试用于发现稳定速度直流电机的效率。在这项技术中，我们发现了机器的损耗，就像机械和铁一样。
3). 为什么发电机的效率高于电动机？
因为绕组更厚，电阻低，铜损耗低
4). 各种类型的损失是什么？
它们是铁、风和摩擦
5). 什么是极性测试？
极性测试用于了解电路中的电流方向
因此，这一切都是关于霍普金森测试的概述。它是一种通过相互连接来测试直流电机效率的技术。它也被称为满载测试。这里有一个问题要问你，霍普金森测试的应用是什么？
