如果我们想设计放大器电路，使用IC TDA2030的音频放大器电路是最好的选择。因为这种IC价格低廉，使用起来非常简单，适合电子初学者。例如，如果音乐系统中的超低音扬声器没有产生足够的低音，那么使用TDA2030 IC的放大器电路对提高低音非常有用。这种电路可以用各种电气和电子元件来构建。通过使用这个电路，人们可以通过打开音量数小时来清晰地听到声音。本文对集成电路TDA2030音频放大器进行了概述。


什么是集成电路TDA2030？

定义：TDA2030是一款单片集成电路，有五瓦封装。该IC可以用作低频放大器，并产生14W的o/p功率。该IC包括高o/p电流、低谐波以及交叉失真。还包括短路和高温保护系统。


特征

集成电路TDA2030的主要功能包括以下方面。


  • 这适用于音频放大

  • 该集成电路的输出功率高达20瓦

  • 电源范围从6V到36V不等

  • 提供热保护和短路保护

  • 它有5针的包装

  • 最大电源电压为+/-18VDC

  • 最小电源电压为+/-6VDC

  • 4Ω时的功率驱动器输出为14W，8Ω时为9W

  • 最大电流为900mA

  • -3dB时的频率响应范围为10HZ至140KHz

IC TDA 2030引脚输出

IC TDA2030的引脚配置包括以下内容。


ding="async" class="size-full wp-image-38805" src="https://uploads.9icnet.com/images/aritcle/20230518/TDA2030IC-Pin-Configuration.jpg" alt="TDA2030IC Pin Configuration" width="340" height="383" sizes="(max-width: 340px) 100vw, 340px">


TDA2030IC引脚配置

  • 引脚1（非反相输入）：此引脚是放大器的正极端子

  • 引脚2（反相输入）：此引脚是放大器的负极端子

  • 引脚3（Vs）：此引脚连接到接地端子

  • 引脚4（输出）：此引脚产生放大信号

  • 引脚5（Vs）：这是一个电源电压引脚产生最小6V和最大36V

在哪里使用？

这种功率放大器能够放大来自麦克风或手机插孔等音频源的音频信号，以在扬声器产生音频后增加音量。这些电路的设计可以使用运算放大器来完成，然而，如果我们需要大容量，那么这种放大器是最好的选择。该芯片提供高达20W的o/p功率，因此该电路在4Ω & 8时为8WΩ.


TDA2030集成电路放大器电路图

TDA2030 IC超低音扬声器电路所需的组件包括音频插孔引脚、IC TDA2030集成电路、电阻器三个100K、一个-4.7 K和一个0欧姆、电容器，如一个100 mf、两个0.1 mf、二个2.2 mf和一个22 mf、一个In4007二极管、一个扬声器、12伏电池和一个22k值的可变电阻器。

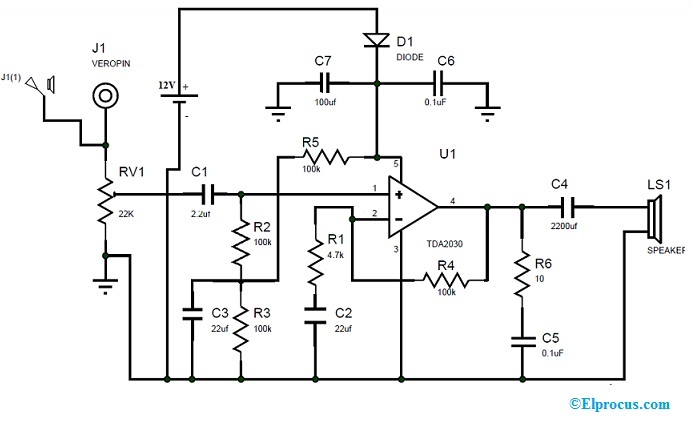

使用12v的TDA2030 IC超低音扬声器电路如下所示。2.2uf电容器与IC的非反相引脚串联，其作用类似于HPF（高通滤波器）。这个放大器中这个滤波器的主要功能是允许高频音频信号。


Subwoofer Amplifier Circuit using IC TDA2030


使用集成电路TDA2030的超低音扬声器放大器电路

连接在引脚2和4之间的R4电阻器被称为反馈电阻器。这个电阻器可以用来获得增益。如果这个电阻器不正确，那么这个电路将不能正常工作。

在上面的tda2030电路图中，R1和C2的连接可以串联完成。通过IC的引脚2抑制音频信号中的噪声，引脚3接地。IC的o/p通过串联电容器的2200uf值连接，该串联电容器允许放大的信号流向扬声器。


引脚5包括一个100k电阻器，其功能类似于分压器偏置。该电路使用4到6欧姆的扬声器产生12W的o/p。该IC TDA 2030中的高温可以通过使用散热器来去除。如果需要，我们还可以包括一个冷却风扇，以便更好地运行。


一个22千欧姆的可变电阻器用于调节音量。将音频信号线连接到可变电阻器的任何端子上，并将中间引脚连接到C1电容器上。将电阻器的另一个端子连接到接地上。通过调节可变电阻器，我们可以修改音量。二极管（IN4007）用于避免IC的极性交换，以避免C6和C7等两个电容器烧坏。

电容器C5和电阻器R6有助于避免扬声器内的多余噪声。该电路使用12v开关电源为owl电路提供电源。要连接3.5毫米音频插孔，请将一根导线连接到立体声插孔的接地引脚，另一根导线可以连接到右侧引脚或左侧引脚。


集成电路TDA2030的应用

tda2030放大器电路的应用包括以下内容。


  • 在放大音频信号时

  • 用于高功率放大

  • 它在双电源或分电源上运行

  • 它用于级联的音频扬声器

常见问题解答

1). 放大器的主要功能是什么？


放大器用于将从电源汲取的直流电转换为传输到负载的交流电压信号。


2). 放大器有哪些类型？


它们是音频、中频、射频放大器、超声波和运算放大器。


3). 为什么要使用放大器？


它用于在不改变任何信息的情况下增强输入信号。


4). 什么是IC TDA2030？


它是一个单片集成电路，用作低频AB类放大器。它有五瓦特套装。


5). tda2030和tda2050之间有什么区别？


TDA2050使用高压电源，与TDA2030相比，它具有更大的功率输出和低失真。


6). IC TDA2050的可用封装是什么？


此音频放大器有五瓦封装。


7). TDA2030的等效音频放大器是什么？


它们是TDA2050、LM386和NTE1380。


因此，这一切都是关于IC TDA2030的概述。这些IC用于需要高低音的超低音扬声器系统。所以这个电路是用不昂贵的基本元件设计的。该TDA2030集成电路产生14瓦的o/p，通过使用另一个DA2030，输出可以增加到30瓦。这里有一个问题要问你，什么是IC TDA2030的替代IC？
