桥式整流模块
采用进口方形芯片、高级芯片支撑板，经特殊烧结工艺，保证焊接层无空洞，使用更可靠。 采用DCB板及其它高级导热绝缘材料，导热性能好，导热基板不带电（MDY2000型模块除外），保证使用安全。 热循环负载次数超过国家标准，使用寿命长。 广泛应用于电解、电镀、励磁及各种直流用电场合。

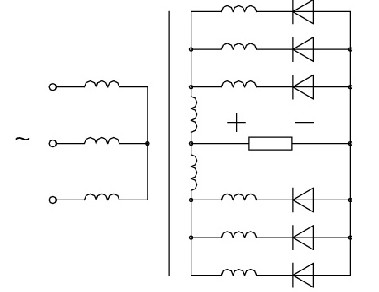

桥式整流模块应用接线图
（１）散热底板为六只整流管的共阳极。
（２）模块的六个电极连接着每只整流管的阴极，也是每只管子的交流输入端。
（３）为充分提高此模块的输出功率，应采用平衡电抗器。电抗器的参数应根据负载大小自行确定。
桥式整流模块注意事项
1.模块电流规格的选取
根据负载性质及额定电流按模块最大输出电流IT值，进行如下选取：
（1）阻性负载：模块最大电流应为负载额定电流的2倍。
（2）感性负载：模块最大电流应为负载额定电流的3倍。
（3）若负载电流变动较大，电流倍数适当增加。
（4）保证整个运行过程中，负载实际工作电流不能超过模块标称的最大输出电流。
2.使用环境要求
（1）工作环境温度范围-25℃～+45℃。
（2）工作场所要求干燥、通风、无尘、无腐蚀性气体。
3.散热器的选择
散热条件的好坏，直接影响模块的可靠和安全。不同型号模块在其额定电流工作状态下，环境温度为40℃时所需散热器尺寸、风机的规格各不相同，具体请参照使用说明书进行选取。

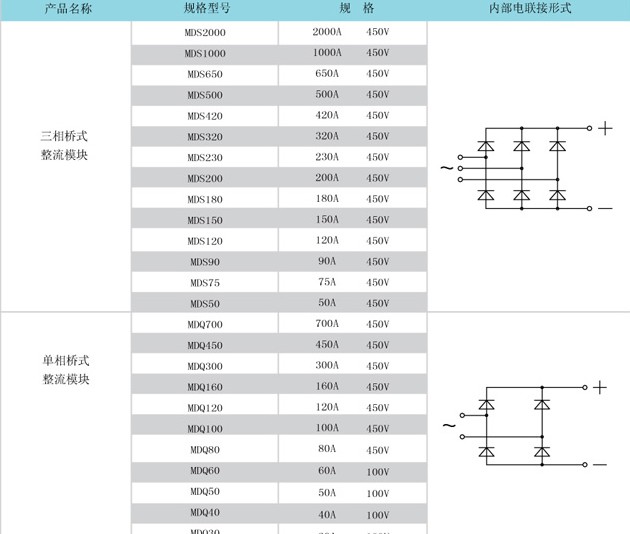

桥式整流模块规格
