什么是数字频率计及其工作原理
电信号可以表示为正弦波形,其中每个波具有正边缘和负边缘。测量波浪强度的基本参数是振幅和频率,其中振幅是。。。
电信号可以表示为正弦波形,其中每个波具有正边缘和负边缘。测量波浪强度的基本参数是振幅和频率,其中振幅是从正弦波的平衡位置获得的最大振动,频率是时间周期的倒数。可以使用不同类型的频率计测量频率,如偏转型频率计,可以测量较低频率至900Hz范围内的频率,Weston频率计,通常不是偏转型,它可以测量10至100Hz范围的频率,以及被称为数字频率计的高级频率计,它可以测量高达3位小数的二进制数字形式的频率的近似值,并显示在计数器上。这些频率计的优点是可以测量较低的频率值。
什么是数字频率计?
定义:数字频率计是一种电子仪器,它甚至可以测量正弦波的小数点3以内的较小频率值,并将其显示在计数器显示器上。它周期性地对频率进行计数,并且可以在104到109赫兹之间的频率范围内进行测量。整个概念基于将正弦电压转换为沿单个方向的连续脉冲(01、1.0、10秒)。

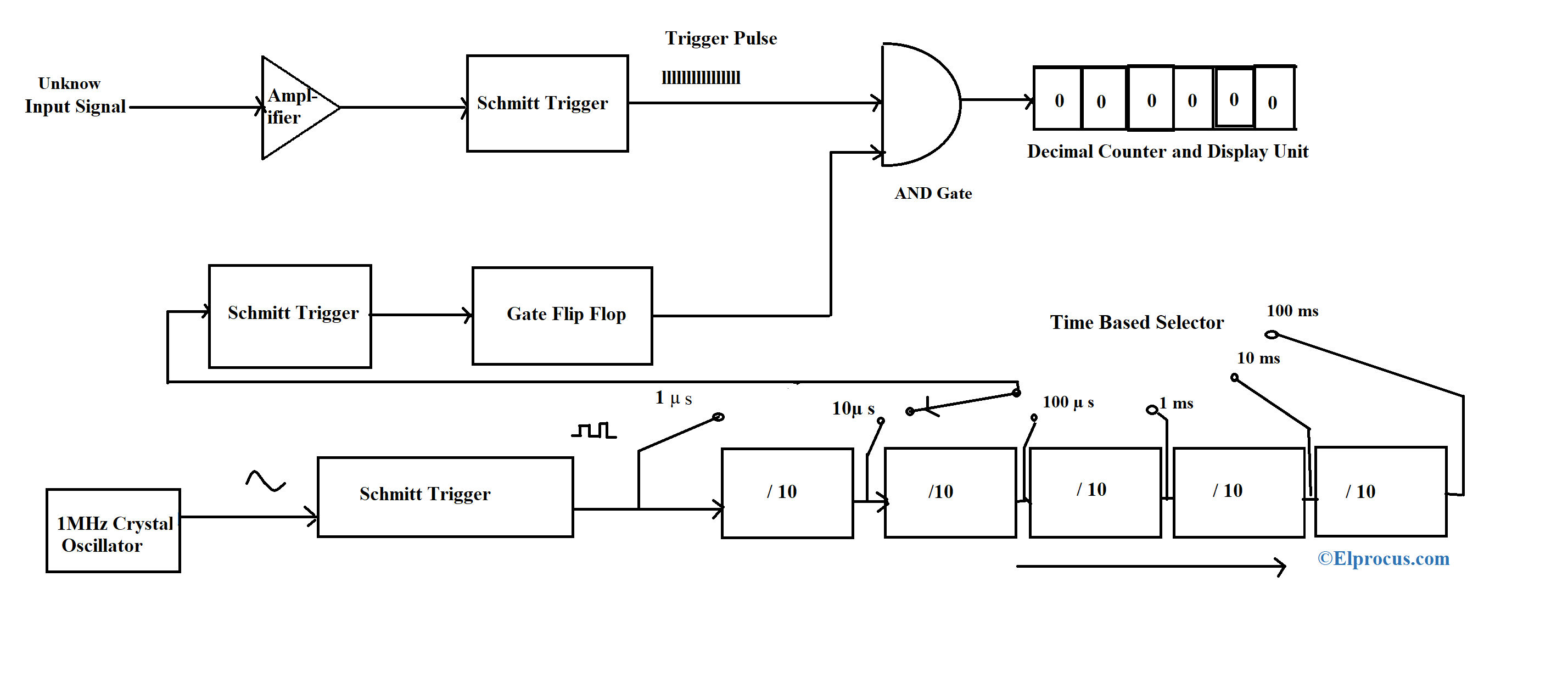

数字频率计的结构
数字频率计的主要部件有
未知频率源:它用于测量输入信号频率的未知值。
放大器:它将低电平信号放大为高电平信号。
施密特触发器:施密特触发器的主要用途是将模拟信号转换为脉冲串形式的数字信号。它也被称为ADC,基本上用作比较器电路。
和门:只有当与门上存在输入时,才能获得与门产生的输出。“与”门的一个端子连接到施密特触发器输出,另一个端子则连接到触发器。

计数器:它根据时钟周期进行操作,时钟周期从“0”开始。一个输入取自“与”门的输出。计数器是由级联多个触发器构成的。
晶体振荡器:当给晶体振荡器提供直流电源(频率为1MHz)时,它会产生正弦波。
基于时间的选择器:根据参考,信号的时间周期可以变化。它由一个时钟振荡器组成,可以给出精确的值。时钟振荡器的输出作为施密特触发器的输入,施密特触发器将正弦波转换为一系列相同频率的方波。这些连续脉冲被发送到一个接一个串联的分频器十进位,其中每个分频器十进由一个计数器十进组成,并且频率被除以10。每个十进位分频器使用选择开关提供各自的输出。
触发器:它根据输入提供输出。
工作原理
当一个未知频率的信号被施加到仪表上时,它会传递到放大器,放大器会放大微弱的信号。现在,放大的信号被施加到施密特触发器,施密特触发器可以将输入的正弦信号转换为方波。振荡器还以周期性的时间间隔产生正弦波,并将其馈送到施密特触发器。该触发器将正弦波转换为连续脉冲形式的方波,其中一个脉冲等于单个信号周期的一个正值和一个负值。
所产生的第一脉冲被作为输入提供给导通与门的栅极控制触发器。“与”门的输出计数为十进制值。类似地,当第二个脉冲到达时,它断开与门,当第三个脉冲到达,与门打开,并且计数器显示器上显示精确时间间隔的对应连续脉冲,该精确时间间隔是十进制值。
公式
未知信号的频率可以通过以下公式计算
F=N/t…………………。。(1)
哪里
F=未知信号的频率
N=计数器显示的计数
t=闸门开始-停止之间的时间间隔。
优势
以下是数字频率计的优点
- 良好的频率响应
- 高灵敏度
- 生产成本低。
缺点
以下是缺点
- 它不能测量出确切的数值。
数字频率计的应用
以下是应用程序
- 可以使用数字频率计对设备的类似无线电设备进行测试
- 它可以测量压力、强度、振动等参数。
常见问题解答
1). 定义是频率?
频率是时间周期的倒数。它由“F=1/T”给出。
2). 定义振幅?
振幅是从正弦波的平衡位置获得的最大振动。用“A”表示。
3). 数字频率计有哪些不同类型?
有不同类型的频率计,如
- 偏转型,可以测量900Hz的较低频率,
- Weston频率计通常不是可以测量10到100Hz范围内的频率的偏转型,
- 一种名为数字频率计的高级仪表可以测量104到109赫兹的范围。
4). 数字频率计的部件是什么?
数字频率计的主要部件有
- 未知频率源
- 放大器
- 施密特触发器
- 与门触发器,
- 柜台
- 晶体振荡器,
- 基于时间的选择器。
5). 数字频率计的测量范围是多少?
数字频率计可以测量104到109赫兹的频率。
6). 施密特触发器在数字频率计中有什么用途?
施密特触发器的主要用途是将模拟信号转换为脉冲额定形式的数字信号。它也被称为ADC,用作比较器电路。
频率计用于测量周期性信号的频率值。有不同类型的频率计来测量频率,如偏转型、韦斯顿频率计、数字频率计。本文概述了数字频率计,它可以测量104到109赫兹范围内的较小频率值。数字频率计的每个组件都有自己的功能,其中整个概念是基于将正弦信号转换为方波,and门根据其输入端的到达信号打开和关闭,用于确定未知的频率值。这样做的主要优点是可以测量较小的频率值。
