防爆照明配电箱适用范围_技术参数_产品特点_应用原理图

防爆照明配电箱

　防爆照明配电箱是一种在应用非常广泛的电气保护设备，内装高分断小型断路器，具有过载、短路保护功能。另外，产品还具备可根据要求采用光控自动控制照明灯具的开关，应用起来非常方便。

　●爆炸性气体环境危险场所:1区、2区

　●爆炸性气体环境：IIA、IIB、IIC类

　●温度组别:T1-T6

　1、防爆标志：ExdeIIBT6

　2、防护等级：IP55

　3、防腐等级：WF1

　4、结构：模块化拼装

　5、安装形式：挂式

　6、额定电压：AC380V/220V

　7、总开关：最大电流250A

　8、支回路：最大电流63A

　9、进口螺纹：G1″~G3″

　10、出现口螺纹：G1/2″~G1 1/2″

　1.304不锈钢材质，经裁剪、车铣、抛焊等工艺而成，外形美观，防强腐蚀；

　2.内装C65N、NC100H高分断路器、接触器、热继电器、按钮及信号灯等元件，可作为照明、动力电机控制等用途；

　3.具有过载、短路保护功能；

　4.模块结构，各种回路可根据需要自由组装；

　5.可根据用户要求特制，如加装电涌保护器、电流表、电压表等；

　6.钢管或电缆布线。

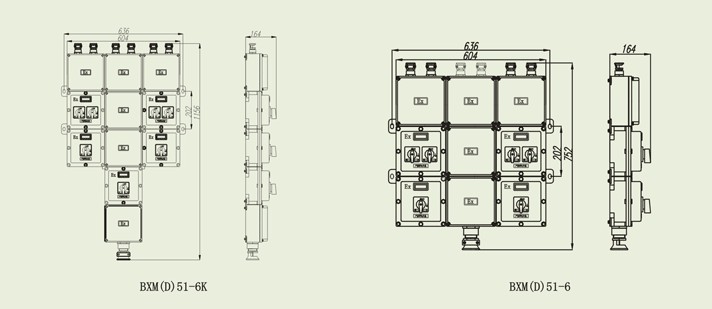

图1：防爆照明配电箱外形结构图

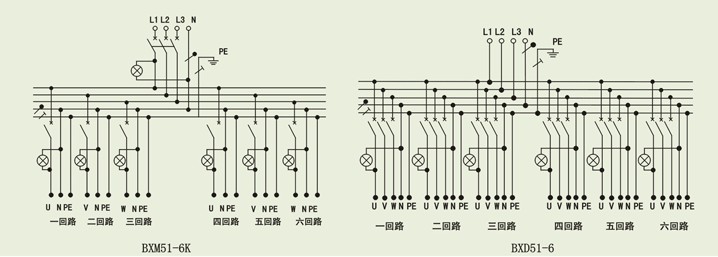

图2：防爆照明配电箱电器原理图
