什么是带阻滤波器：理论及其应用
有不同类型的滤波器，如高通滤波器、低通滤波器、带通滤波器和带阻滤波器。高通滤波器只允许高于截止频率的频率，而低通滤波器允许。。。
有不同类型的滤波器，如高通滤波器、低通滤波器、带通滤波器和带阻滤波器。高通滤波器将只允许高于截止频率的频率，而低通滤波器允许低于截止频率的频带。带通滤波器将允许特定频带，而带阻滤波器将拒绝特定频带。本文讨论了带阻滤波器及其工作.
什么是带阻滤波器？
当低通滤波器和高通滤波器彼此并联时形成带阻滤波器。带阻滤波器的主要功能是消除或停止特定的频带。带阻滤波器也被称为其他一些名称，如带阻或陷波或带阻滤波器。如前所述，对于高通滤波器，将有一个截止频率，低通滤波器也有一个截断频率，但该带通滤波器和带阻滤波器有两个截止频率。
该带阻滤波器将抑制在两个截止频率之间的特定频率范围。它允许高于高截止频率和低于低截止频率的频率。这两个截止频率是基于电路设计中使用的元件的值来确定的。这个滤波器有一个阻带和两个通带。
带阻滤波器的理想特性在该图中得到了清晰的展示
‘fL’=低通滤波器的截止频率
‘fH’=高通滤波器的截止频率
带通滤波器和带阻滤波器的工作原理和特性是完全相反的。
带阻滤波器理论
当信号被输入时，低通滤波器允许低频通过电路，高通滤波器允许高频通过电路。
这是带阻滤波器的框图。低通滤波器和高通滤波器并联连接。使用过滤器时，理想条件和实际条件之间存在一些差异。这种差异是由于电容器的开关机制造成的。频率响应可以在上图中清楚地解释。
使用R、L和C的带阻滤波器
在电路中，电阻器、电感器和电容器连接在一起。输出通过串联连接的电感器和电容器获得。根据输入端给定的频率，电路将变成短路或开路。对于高频，电容器变为短路，电感器将成为开路；对于低频，电感感器起到短路的作用，电容器起到开路的作用。
由于电容器和电感器的并联，我们可以说，在低频和高频时，它会变成开路，在中频时也会变成开路。它表现为短路。所以这就是为什么中频不允许通过电路，从而起到带阻滤波器的作用。
滤波器作为短路的频率组取决于较低和较高的截止频率。这些截止频率取决于设计时使用的组件及其值。根据设计，传递函数决定了组件的值。
陷波滤波器
窄阻带滤波器被称为NOTCH滤波器。为了消除单一频率，使用了这种陷波滤波器。它也被称为双T网络，因为它有两个T形网络。在中心频率fC=1/2πRC时，发生最大消除。
陷波滤波器电路中使用电容器和电阻器。电容器值必须小于或等于1µF。可以通过使用中心频率的方程来计算电阻器的值。
这种陷波滤波器在消除50或60Hz的单个频率方面非常有用。

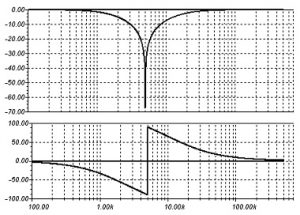

带阻滤波器的频率响应可以通过记录增益和频率来获得。

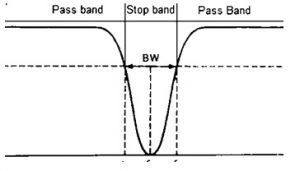

在较低和较高的截止频率上，可以获得带宽。根据理想的阻带滤波器，阻带应再次为0，通带应具有Amax的增益。
应用
带阻滤波器的应用包括以下内容。
- 在电吉他放大器中，带阻滤波器被有效地使用。通常情况下，吉他会产生60Hz频率的嗡嗡声。所使用的带阻滤波器有助于降低放大信号的嗡嗡声。不仅在这把吉他中，滤波器也用于声学应用，如基础乐器放大器和曼陀林。
- 在图像和信号处理中使用带阻滤波器以降低噪声
- 为了减少无线电上的静电，使用了这些带阻滤波器。
- 带阻滤波器用于医学领域的应用，如生物医学仪器，用于去除噪声。
- 在DSL互联网服务和降噪设备中，这些带阻滤波器用于消除线路上的干扰。
- 如果通信中出现噪声，信号将失真，从而导致输出错误。因此，为了减少这种不必要的谐波和误差，有效地使用了带阻滤波器
- 在诸如PA系统（即公共广播系统）之类的音频应用中，使用该滤波器。
- 在用于消除失真的光通信技术中，使用这些带阻滤波器。拉曼光谱就是其中一个例子。
因此，这一切都是关于带阻滤波器的完整视图。该带阻滤波器由一个阻带和两个通带组成。带通滤波器和带阻滤波器的特性完全相反。该滤波器也被称为带阻滤波器或陷波滤波器。它在设计中使用了低通滤波器和高通滤波器。两个滤波器相互并联。它将具有两个截止频率，即低截止频率和高截止频率。这些中频被拒绝，所有其他频率将被允许。这是带阻滤波器的完整描述
这里有一个问题要问你，什么是高通RC滤波器？
