像TIP122这样的达林顿NPN晶体管包括达林顿支架&它的工作原理与普通晶体管类似,但包括达林顿对。这种晶体管包括一个相当不错的集电极电流,如5A,增益约为1000。这种晶体管在发射极和集电极端子的区域都承受100伏的电压,因为它可以主要用于高负载。


什么是TIP122晶体管?

TIP122是达林顿NPN晶体管,它因其高电流增益和高电流而非常受欢迎。顾名思义,达林顿一词的意思是,当两个晶体管在单个封装中可用时,可以提高o/p的增益。这种晶体管的制造可以像开关和放大一样进行。

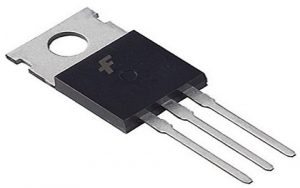

TIP122 Transistor
TIP122晶体管

引脚配置

TIP122晶体管的引脚配置包括以下内容。该晶体管包括三个引脚,每个引脚及其功能将在下面讨论。

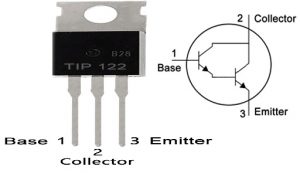

TIP122 Pin Configuration & Symbol
TIP122引脚配置和符号
  • 引脚1(底座):这个引脚控制晶体管的偏置。
  • 引脚2(收集器):电流将在整个引脚上流动
  • 引脚3(发射器):此引脚用于消耗电流

功能和规格

这个TIP122晶体管的特性和规格包括以下内容。

  • 该晶体管有TO-220封装
  • 这是一个NPN达林顿型晶体管
  • 最高操作和储存温度范围为-65至+150 C
  • 集电极电流最大值为5A
  • 直流电流增益(最大和最小)为1000
  • 集电极-发射极电压最大值为100V
  • 集电极最大耗散为65瓦
  • 集电极基极电压为100V
  • 发射极基极最大电压为5V
  • 单一配置
  • 出厂时一包的数量是200
  • 高度为9.4毫米
  • 长度为10.67毫米
  • ON半导体制造商
  • 安装类型和样式为通孔
  • 宽度为4.83毫米

TIP127晶体管是TIP122的互补晶体管。来自同一族的NPN晶体管是TIP121、TIP120、TIP122,而PNP族晶体管是TIP1126、TIP125和TIP127。

在哪里使用TIP122晶体管/应用?

该晶体管可以用作不同电子电路中的开关,以根据其特性驱动5A以下的不同负载。该晶体管的应用电路主要包括电池充电器、电源、电机驱动等。

这个晶体管也可以用作放大器和音频前置放大器。此晶体管EB电压为5V DC。该晶体管可以连接到微控制器的o/p&逻辑器件,用于控制5A以下的负载。

该晶体管用于控制高电流负载,也用于需要高放大的地方。该晶体管仅通过称为逻辑设备的微控制器进行控制,但必须小心验证微控制器是否能够达到120mA。

该晶体管可以通过用于切换最大功率负载以放大最大电流的逻辑器件来容易地控制。因此,这款晶体管是满足您需求的完美选择。

如何保护电路中的TIP122晶体管?

为了通过这种达林顿晶体管获得良好的性能,最大额定值必须保持在以下。当电路工作在100V以上且负载不应提供5A以上时,不应使用此晶体管。基极电阻器必须用于在基极端子上提供所需的电流。
这个晶体管可以通过使用散热器来防止过热。将温度保持在65摄氏度至+150摄氏度之间。

如何使用TIP122晶体管?

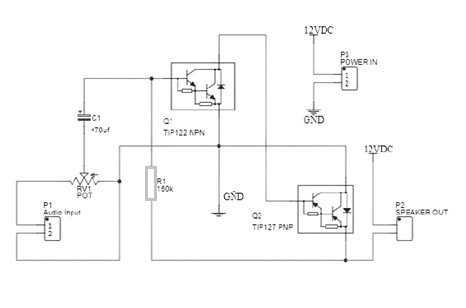

100W强大音频放大器电路的电路图如下所示。此电路使用TIP122晶体管。

Audio Amplifier Circuit using TIP122
使用TIP122的音频放大器电路

一个简单的音频放大器电路使用微弱的音频信号,并将其转换为强大、更好、清晰的音频信号。目前,这些放大器可用于便携式摄像机、音乐播放器、智能手机、个人电脑和笔记本电脑等各种消费电子设备。在这里,我们正在通过TIP122晶体管设计一个简单的100W音频放大器电路。

达林顿对晶体管,如TIP122、音频插孔-3.5mm/male、female-1、智能手机、接线板连接器-2、扬声器-8欧姆-1、10K电位计-1、470uF电容器-1、150K电阻器-1、跳线和带夹子的直流电池。

该电路的工作原理如下。由于其高功率达林顿晶体管和坚固性,该电路是独一无二的。像麦克风这样的音频转换器提供音频输入,该音频输入的性能类似于用于Q1晶体管的DC控制信号。

这里,470uF电容器的工作原理类似于耦合电容器,其主要功能是阻断直流分量的信号,并允许简单地将交流分量的信号提供给整个电路。这里,“Q1”晶体管改变信号并将其传输到“Q2”晶体管的基极端子。

此外,这个TIP127晶体管改变输入信号并将其传输到扬声器。这里的扬声器是一种音频输出设备。在电路中,可以使用10K预设电位器来调节o/p音频信号的强度。

优点和缺点

这个达林顿对晶体管的优点包括以下内容。

  • 与单个晶体管相比,它提供了极高的电流增益。
  • 与包括外部放大器的光电晶体管相比,这种转换器提供的噪声更小
  • 这个晶体管提供的输入阻抗非常高
  • 通过使用几毫安的电流源,设计者可以驱动更多基于功率的应用
  • 它使用更少的元件来制作电路。
  • 它对电流的响应非常灵敏。
  • 信号放大可以长时间进行

这个达林顿对晶体管的缺点包括以下内容

  • 一旦该晶体管处于饱和区域内,则存在超过BE端子的电压降。
  • 第一晶体管的漏电流可以通过第二晶体管被放大。因此,达林顿晶体管的整体流出电流更高。
  • 切换速度较低
  • 由于高饱和电压,它提供了最大的功耗。
  • 有限带宽
  • 在某些频率下,可以通过负反馈电路内的这种设计引入相移。

应用

这个TIP122晶体管的应用包括以下内容。

  • 该晶体管用于调节基于高电流的负载,如5安培
  • 它被用作电源开关。
  • 它用于需要高强度的地方。
  • 它被用作电机内的速度控制器
  • 用于整流电路和逆变器
  • 它被用于智能手机、MP3播放器等。
  • 它被用于听觉武器。
  • 它适用于现场音乐会、制作和录制。
  • 用于不同的电子电路,如整流器、放大器、小功率开关电路、逆变器电路和电机速度控制。

因此,这一切都是关于TIP122晶体管数据表的概述,包括高电压和高电流。这种晶体管主要用于普通放大和速度较低的开关电路。该晶体管包括一对达林顿晶体管,因此其CC额定值(集电极电流)为5A,增益为1000V。该晶体管包括5V BE电压,可以通过微控制器等逻辑电平设备直接控制。这里有一个问题要问你,TIP122晶体管的功能是什么?
