什么是熔断电阻器：工作原理及其应用
可熔断电阻器以限流电阻器、熔断电阻器、熔化电阻器的名称而闻名，是一种具有低额定功率的电阻器，设计用于在一定量的电流流过时熔化，从而断开。。。
A.熔断电阻器电流限制电阻器、熔断电阻器、熔化电阻器是一种额定功率低的电阻器，设计用于在一定电流流过时熔化，从而断开电路。它是唯一一种设计用于在电流过载时快速烧坏（并自我隔离）的电阻器。熔断电阻器被用作安全装置，以防止由于同时施加过大电流而引起的电气火灾和其他损坏。它们可以在洗衣机和微波炉等家用电器以及立体声等电子设备中找到。要了解更多关于熔断电阻器及其工作原理的信息，请查看我们下面的文章。
什么是熔断电阻器/定义？
熔断电阻器是一种功率电阻器，设计用于以可控的方式发生故障。这些电阻器一开始是大功率电阻器，然后将其引线端焊接在一起，并放置在陶瓷外壳中。如果电阻器上施加的电流过大，它将短路，由此产生的热量将导致可熔电阻器熔化，从而封装熔化的材料。

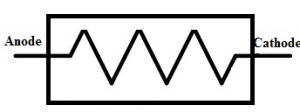

由于它们的设计，它们只能使用一次，但它们可以用于可能需要更换的应用程序，因为它们注定会失败。熔断电阻器符号如下所示。这是电阻器和保险丝的组合。

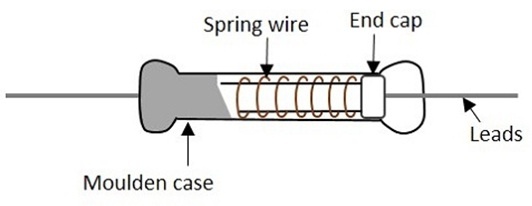

熔断电阻器结构
电阻器由一个无电感陶瓷芯和一个高电阻导线绕组组成。芯部涂有特殊的釉料，整个组件封装在坚韧的不吸湿树脂或环氧树脂外壳中。
可熔断电阻器的结构使得它们的电阻随着温度的升高而增加。这种特性使电阻器既能起到限流装置的作用，又能起到过电流熔断器的作用，保护电路免受瞬态过电流浪涌和故障条件的影响。
有两种最常用的方法来构造熔断电阻器，如下所示
第一种是夹在两个端盖之间的一系列高电阻金属膜，端盖连接到膜的末端。
第二种是将非金属元件缠绕成线圈，然后涂上一层薄薄的金属。
熔断电阻器电路

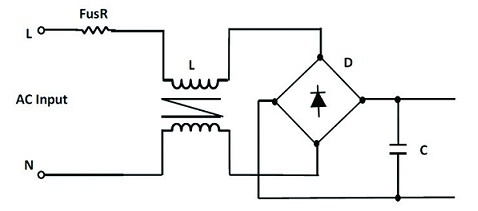

使用熔断电阻器的电源或充电器电路如下所示。熔断电阻器的主要功能是限制浪涌电流。因此，这个电阻器被用作充电器或电源电路中的过电流部件，其电阻可以为10欧姆。该电路用于保护过电流和限制浪涌电流。
相反，保险丝和NTC热敏电阻也可用于实现浪涌电流限制和等效过电流保护。但通过使用可熔断电阻器，我们可以节省空间，而不是使用单独的热敏电阻和保险丝。但是，通过可熔电阻器产生的热量可能需要元件之间的间隔。当该电阻器的额定值高达10时，则其他部件需要0.5英寸的间距。类似地，如果该电阻器的额定功率高于10W，则需要1英寸的空间。
当电源和充电器需要采用小型封装时，那么紧凑的封装和熔断电阻器区域的必要间距可能会使电路设计者在整个设计中没有足够的空间。
熔断电阻器尺寸计算
计算可熔电阻器值与计算其他类型的电阻器有点不同。方法如下：
通过考虑电路的电压和电流来计算所需的电阻。
根据电阻器是与电路串联还是并联，为电阻器找到合适的额定功率。这可以通过将电压乘以电流，然后除以2（对于串联）或1（对于并联）来实现。
选择一个额定功率尽可能接近您预期额定功率的可熔电阻器，但不要高于它。
确定流经它的最大电流。你可以使用欧姆定律来计算，欧姆定律规定
V=I x R，其中V是电压，I是电流，R是电阻。
例如，如果你的电压是12伏，而你想要的电阻是8欧姆，那么通过熔断电阻器的电流将是1.5安培（V=12伏；R=8欧姆；I=V/R=1.5安培）。
熔断电阻器颜色代码
毛皇后的电阻器颜色编码系统简单地应用于金属膜、熔断器、碳膜、线绕、金属氧化物膜等。这种颜色编码系统主要用于外部区域不足以打印过去一段时间的电阻值的电阻器。
目前，毛皇后电阻彩色编码系统被用于自动化。在四色带电阻器中，前三个色带用于决定电阻。第四个色带将表示公差值。
在这种颜色编码系统中，可以基于色带来确定电阻器的类型。在电阻器中，如果额外的第五带颜色是黑色，那么它是绕线电阻器，如果第五带的颜色是白色，那么它就是可熔电阻器，如果电阻器的中心有一个黑带，那么它被称为零欧姆电阻器。
保险丝和熔断电阻器之间的区别
熔断器和熔断电阻器之间的主要区别如下所述。
| 保险丝 | 熔断电阻器 |
| 保险丝是一种小而薄的电气元件，用于在高电流负载下通过安全断开电路来保护不同的电路。 | 熔断电阻器是一种用于保护电路免受过电流影响的电阻器。该电阻器简单地取代了电源输入应用中电阻器+保险丝的组合。 |
| 发生过载时，保险丝的电阻将大幅降低。 | 易熔电阻器的电阻减小较小。因此，这可以使熔断电阻器保持功能，同时保护您的系统免受损坏。 |
| 与可熔电阻器相比，它的尺寸很大。 | 可熔电阻器很小，所以在空间紧张的时候可以使用。 |
| 通常，保险丝用于保护较高电压的系统。 | 易熔断电阻器最常用于较低电压系统。
|
| 如果设备内部的错误导致供电过多，保险丝会断开电路，如果出现问题，保险丝会保护接线和设备。保险丝包括一个容易熔化的金属丝。 | 熔断电阻器将过电流保护和浪涌电流保护的优点结合在一个组件中。然而，易熔电阻器对过电流的响应不同，并且对充电器和电源效率的影响比保险丝大。 |
熔断电阻器和电阻器之间的差异
可熔电阻器和电阻器之间的区别包括以下几点。
| 熔断电阻器 |
电阻器 |
| 可熔电阻器用于充电器或电源电路中，作为电阻为10Ω的过电流部件。 | 保险丝的电阻范围为10到100毫欧姆。 |
| 熔断电阻器包括两个端子，如阳极和阴极。 | 普通电阻器还包括两个端子，如阳极和阴极。 |
| 易熔电阻器的工作原理是：；一旦其额定电流超过，它就会作为保险丝断开。 | 电阻器的工作原理是：；它只是简单地吸收能量来降低电压&它像热一样消散。 |
| 这些电阻器有两种类型可供选择：定制和安全易熔电阻器。 | 电阻器有固定值、绕线、可变、电阻网络、金属氧化物、金属带等不同类型。 |
| 该电阻器用作电源电路或充电器电路中的过电流部件。 | 电阻器用于功率控制电路、高频仪器、滤波电路、直流电源等。 |
| 在我们需要更多保护以防止过电流的情况下，或者如果您的项目将暴露在高温下，则需要使用熔断电阻器。 | 在需要限制电流的地方需要电阻器。 |
熔断电阻器选择
根据系统的需要，有许多不同的类型可供选择。有些具有特殊功能，如故障后自动复位。以下是如何选择适合您系统的熔断电阻器
它将用于哪种类型的电路？这决定了您需要电阻器来处理的最大电压。
你的预算是多少？你可以在一个可熔断电阻器上花很多或一点钱；这完全取决于你需要什么。
这是交流电路还是直流电路？大多数易熔电阻器都是为直流电路设计的，但也有一些适用于交流电路！
优势
这个可熔电阻器的优点下文将对此进行讨论。
- 易熔电阻器的一个关键优点是，它允许电流流过电阻器，直到超过某个最大值，此时电阻器就会烧坏，从而防止过载对其他部件造成损坏。
- 它们是自限的，这意味着如果电阻下降到某个点以下，它们会将电流降低到安全水平。它们提供过载保护，而且价格合理。
- 它们既可以用于交流电路，也可以用于直流电路。这在电源可以从AC变化到DC的应用中是特别有益的。
- 熔断电阻器不需要监控或维护，它们是无源元件，根本不需要任何关注。
- 电感极低。
- 卓越的高频特性，使其成为射频应用的绝佳选择。
- 电阻值范围很广，从0.1欧姆到2兆欧姆不等。
- 公差高达0.05%
- 稳定性高。
- 良好的频率特性。
缺点
这个易熔电阻器的缺点下文将对此进行讨论。
- 熔断电阻器的寿命有限，在正常工作条件下最终会烧坏，需要更换。
- 更换易熔电阻器的成本在它们经常受到过载条件影响的应用中可能变得非常重要。
- 熔断电阻器的额定功率很低，这意味着它们不能承受高压应用。
- 易熔电阻器的另一个缺点是，它们只能防止过电流；它们无法抵御暗流。
- 它们也不能防止短路，这将它们的使用限制在防止过载。
- 与其他类型的电阻器相比，它们也更容易过早失效，因为它们容易受到热冲击和振动的影响，这可能会导致它们破裂或破碎。
应用/如何使用熔断电阻器？
易熔电阻器的应用包括以下内容。
- 可熔断电阻器用于电路中，这些电路偶尔会在短时间内暴露在短路条件下。在发生短路时，它们会像保险丝一样熔断，保护电路免受损坏和火灾。
- 可熔断电阻器用于电机控制器系统、汽车、电源、整流器和逆变器、家用电器、电动工具和其他设备。
- 使用这种电阻器的主要好处是其电阻功能可以控制浪涌电流。
- 该电阻器用作充电器或电源中的主要电流分量。
- 可熔电阻器具有双重功能。一旦超过电源，它就会像电阻器一样限制电流。同样，一旦超过额定功率，它就会在电路中充当保险丝，保护电路中的不同组件免受剩余电流的影响。
因此，本文概述了可熔电阻器，这是一种用于保护任何电路的特殊电阻器。这种电阻器对于极为敏感的电路非常有帮助，这些电路用于低功率应用，其中浪涌处理和过载要求不太高。这里有一个问题要问你，什么是绕线电阻器？
