容性开关电路

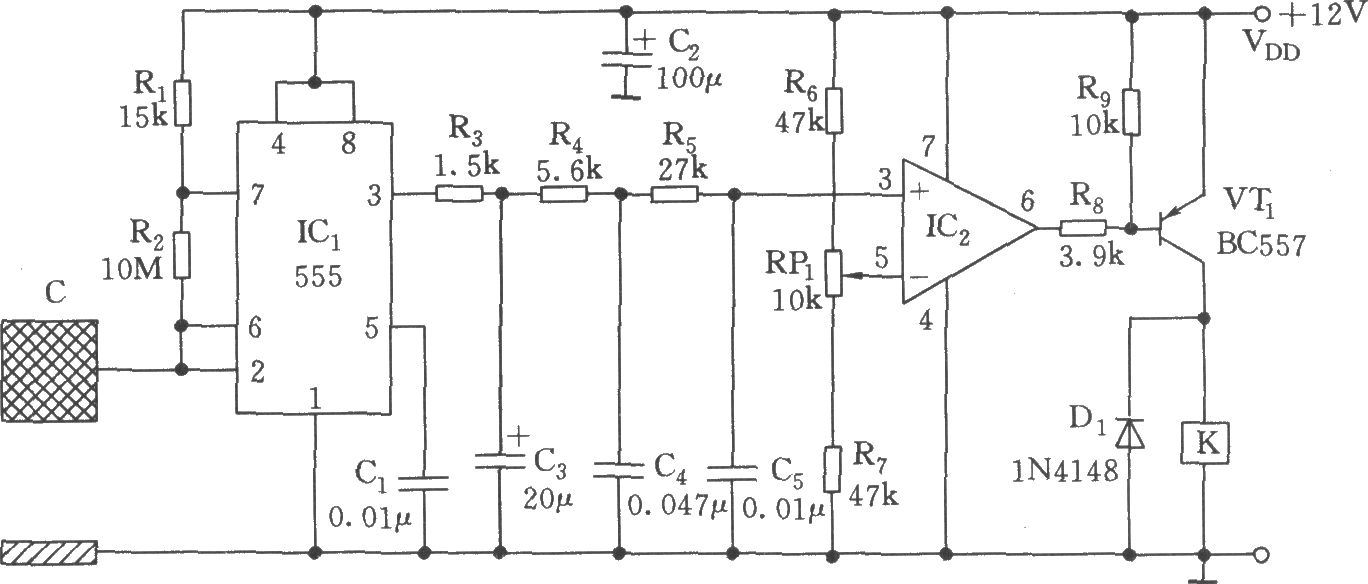

如图所示，开关电路由容性振荡器、积分网络、比较电路和继电控制电路组成。当人体接近感应金属板时，对地的感应电容增加，使555组成的无稳态多谐振荡器起振或使振荡频率发生变化，输出的交替方波经三级积分网络后
- 电路图
- 电路图
单键双稳开关电路

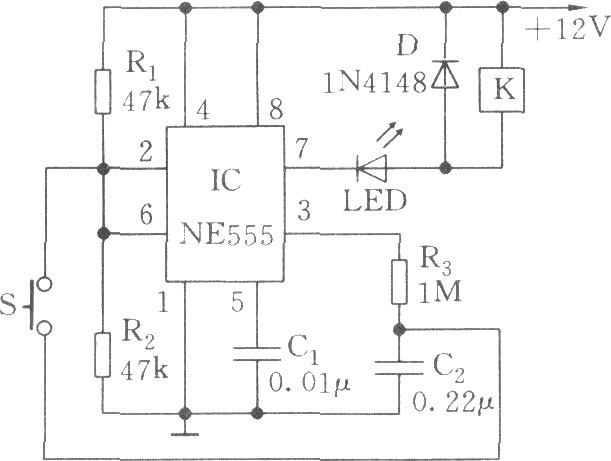

如图所示，电路是以555为核心构成的。注意到R1=R2=47kΩ，接至555的触发端2脚(置位端)和阈值电平端6脚(复位)；充、放电的电阻R3、电容C2接至输出端3脚，并通过开关S与2、6脚相连。当S
