使用NUCLEO-F411RE和IDE RT Thread Studio在30秒内点亮LED
0、简介
用3种方法在30秒内点亮LED（分步教程）本文由ST批准的合作伙伴RT Thread撰写
1.安装IDE
RT Thread提供一站式免费使用IDE RT Thread Studio[http://bit.ly/2Gg3Wvn](https://t.co/psylBGL22o?amp=1)STM32物联网开发。它包括完整的开发、编译和调试功能，对STM32系列芯片有很大的支持，对ST-Link J-Link DAP-Link调试器有完全的支持。步骤0。准备硬件
我使用的硬件是ST的开发板NUCLEO-F411RE，开发板编号是MB1136。如果你没有这个板，你可以使用其他开发板，并根据实际硬件条件修改LED和USART引脚配置。硬件列表：
+NUCLEO-F411RE板
+迷你USB电缆
***图1硬件***
步骤1安装
RT Thread Studio的最新版本是2.0，支持Windows 10 x64操作系统。RT线程工作室的下载链接是https://realthread-ide.rt-thread.org/Global/RT-Thread-Studio-setup-x86_64-latest.exe，下载软件后，双击安装

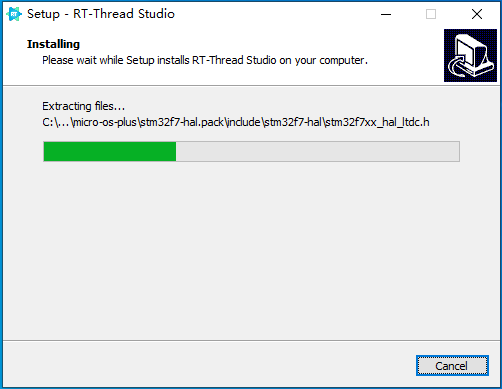

***图2安装***
若要首次运行Studio，您需要注册并登录到您的个人帐户。单击“注册”注册帐户，即可登录
***图3注册和登录***

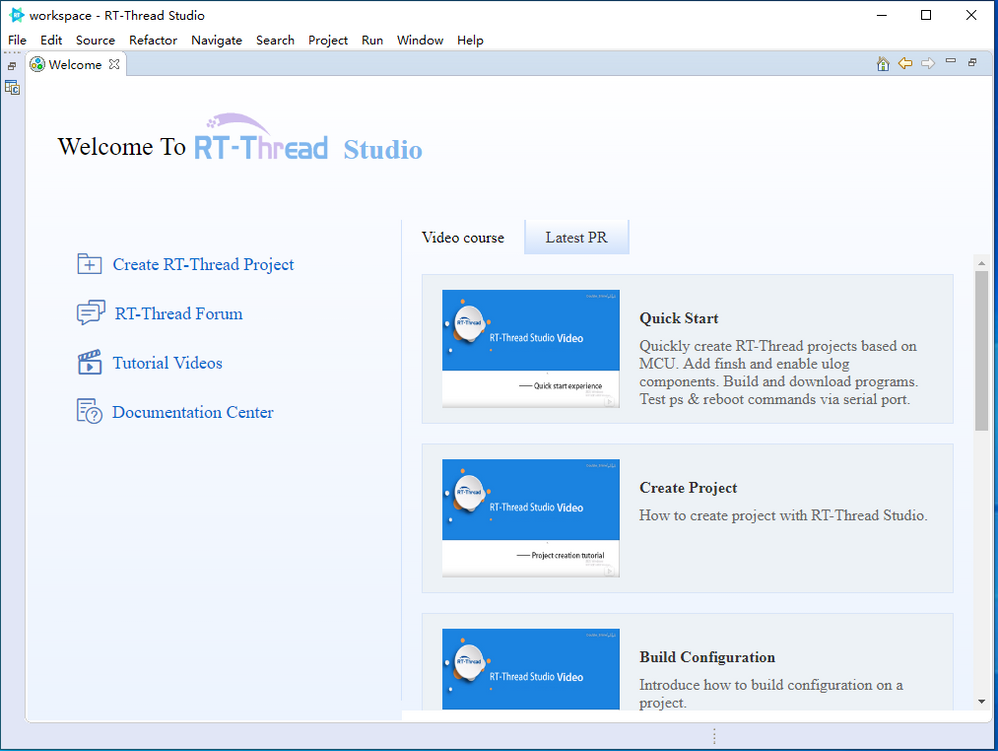

登录成功后，您可以看到该软件的欢迎页面
***图4 IDE欢迎页面***
步骤2安装PlatformIO包
关闭欢迎页面，您可以看到项目经理和C/C++开发视图，在这里我们安装了一些必要的资源包来支持STM32 F411的开发，安装步骤如下：1.单击SDK管理器图标
2.选择PlatformIO 5.0.3.12版本
3.单击“安装程序包”按钮执行安装
***图5 SDK管理器***
2.使用Arduino框架点亮LED
步骤0创建stm32f411re Arduino项目

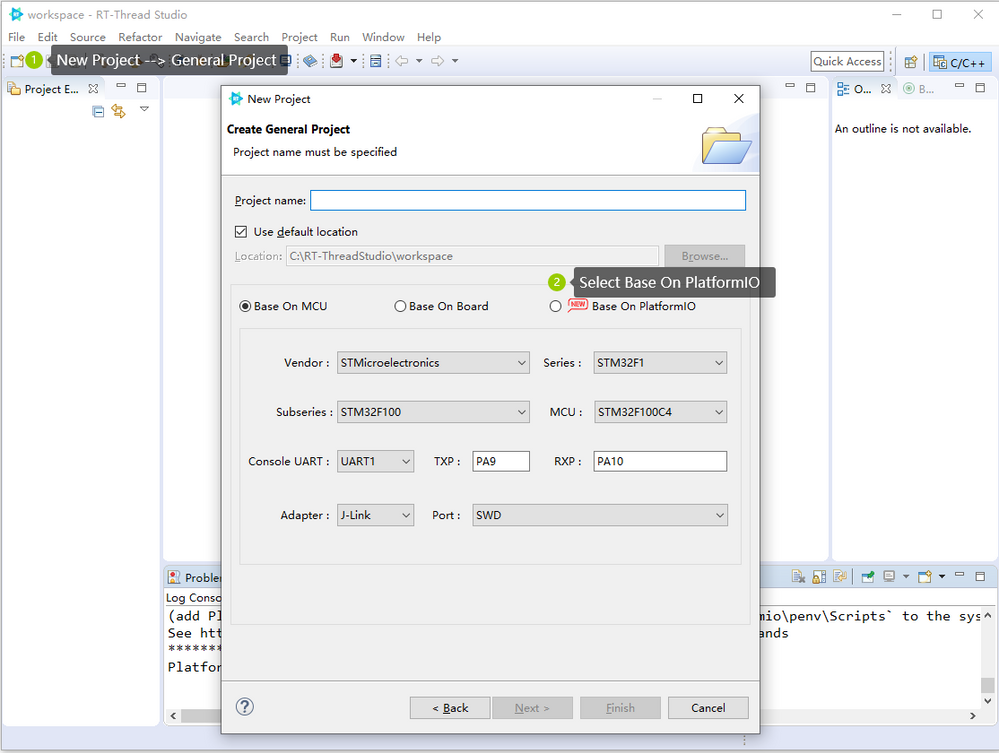

单击IDE左上角的“创建项目”按钮以创建新项目。在这里，我们选择创建通用项目，并选择使用PlatformIO平台。步骤如下：+创建常规项目
+选择基于平台IO
+搜索f411re
+选择Nucleo_f411re板和Arduino框架
***图6基于平台IO选择***
***图7选择nucle_f411re和Arduino***
步骤1添加LED闪烁代码
创建的nucle_stm32f411re_arduino项目是一个空项目。在src/main.cpp中添加LED的闪烁代码，实现LED的闪烁。```cpp#include＜Arduino.h＞void setup（）｛//在此处写入初始化代码pin模式（LED_GREEN，OUTPUT）；//将LED_GREEN引脚设置为输出模式Serial.beggin（115200）；//设置串行波特率为115200 bps｝void loop（）｝｛//在此写入代码digitalWrite（LED_GREEN，HIGH）；//打开LED（HIGH是电压电平）延迟（100）；//等待100毫秒digitalWrite（LED_GREEN，LOW）；//通过使电压低延迟来关闭LED（100）；//等待100毫秒Serial.print（“你好，世界！\r\n”）；｝```

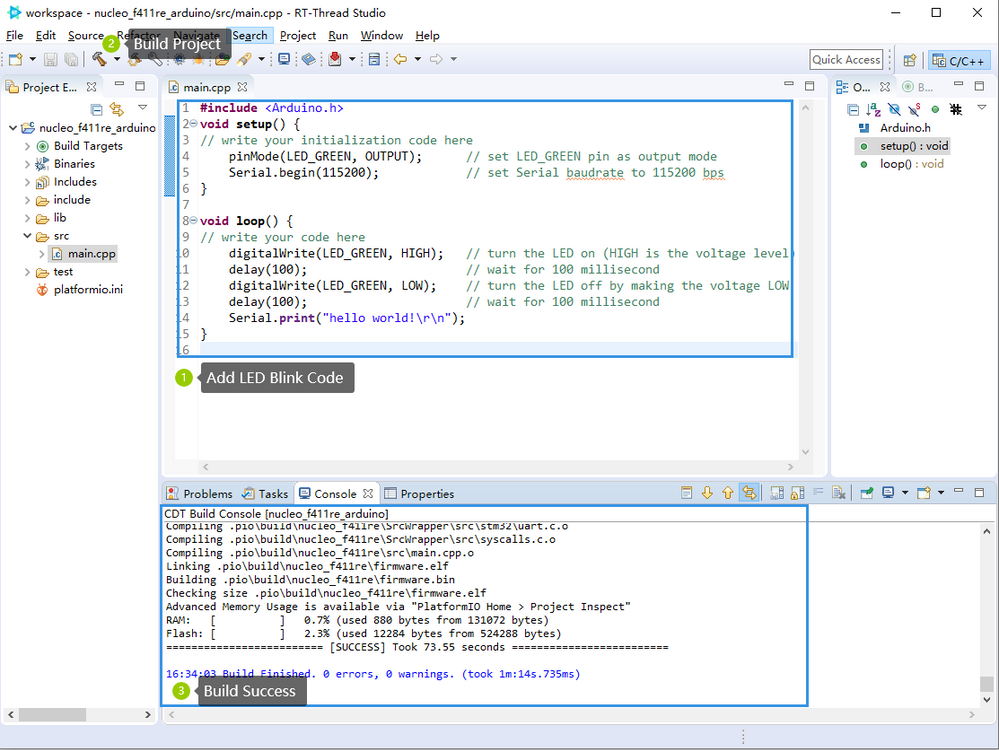

步骤2构建nucle_stm32f411re_arduino项目
在main.cpp中添加LED闪烁代码并保存后，单击小锤子构建图标编译项目
***图7建设项目nucle_f411re_arduino***
步骤3下载
将Mini-USB电缆连接到开发板，单击工具栏上的下载按钮，即可下载程序
***图8下载到板上***

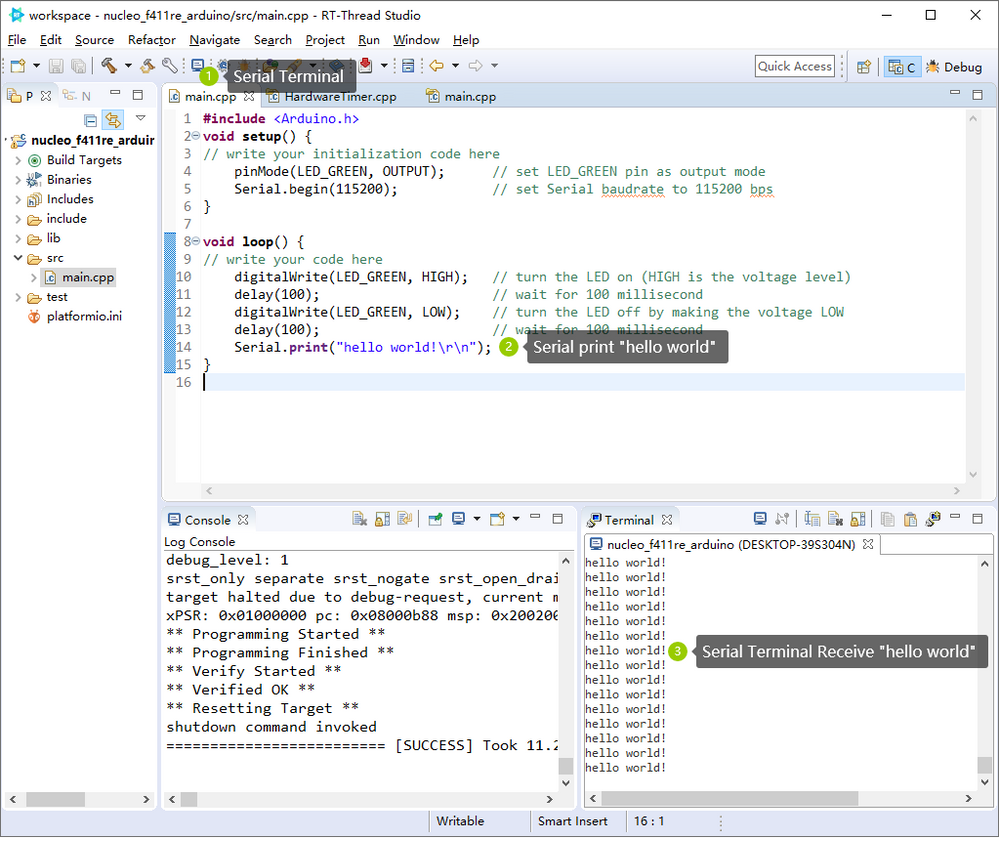

下载完成后，您可以看到绿色LED开始闪烁，IDE集成了一个串口终端，打开串口终端，连接到串口，可以看到“hello world”消息
***图9车载运行***

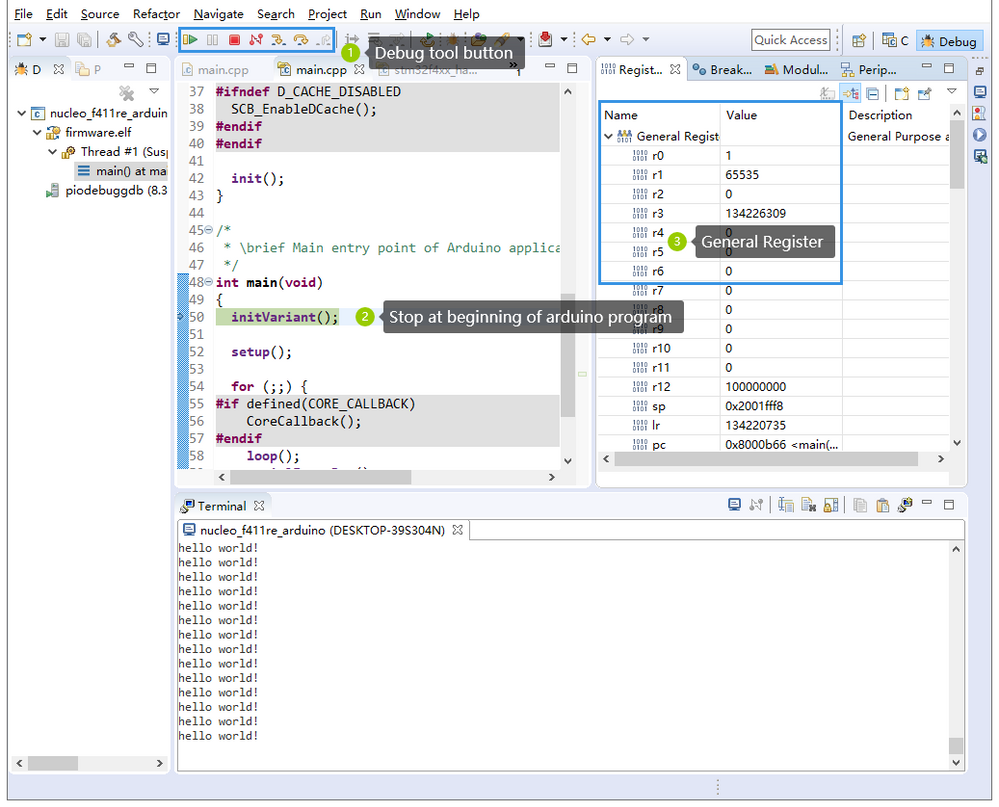

步骤4调试
RT线程工作室支持在线模拟。点击工具栏上的调试按钮，进入调试界面。调试模拟支持单步、挂起和其他调试操作

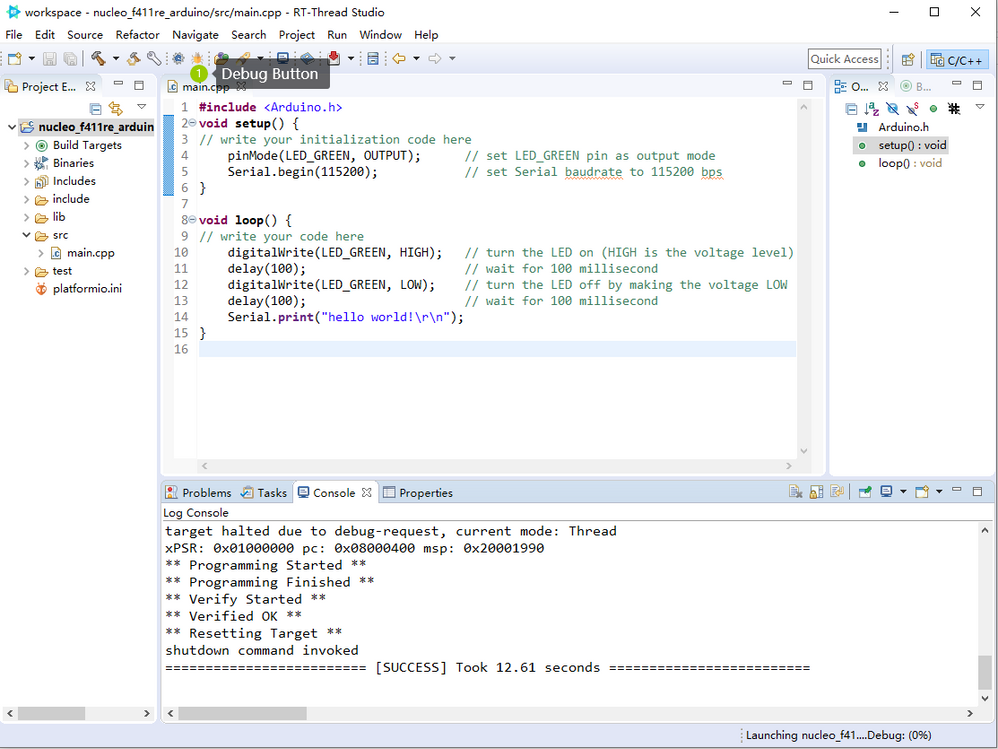

***图10调试按钮***
***图11调试窗口***
3.用RT线程点亮LED
RT Thread Studio IDE可以一键创建stm32任何芯片的RT线程操作系统项目，并完成操作系统、串口驱动程序和通用外围驱动程序的移植。创建LED闪烁项目的步骤如下步骤0安装STM32F4芯片支持包

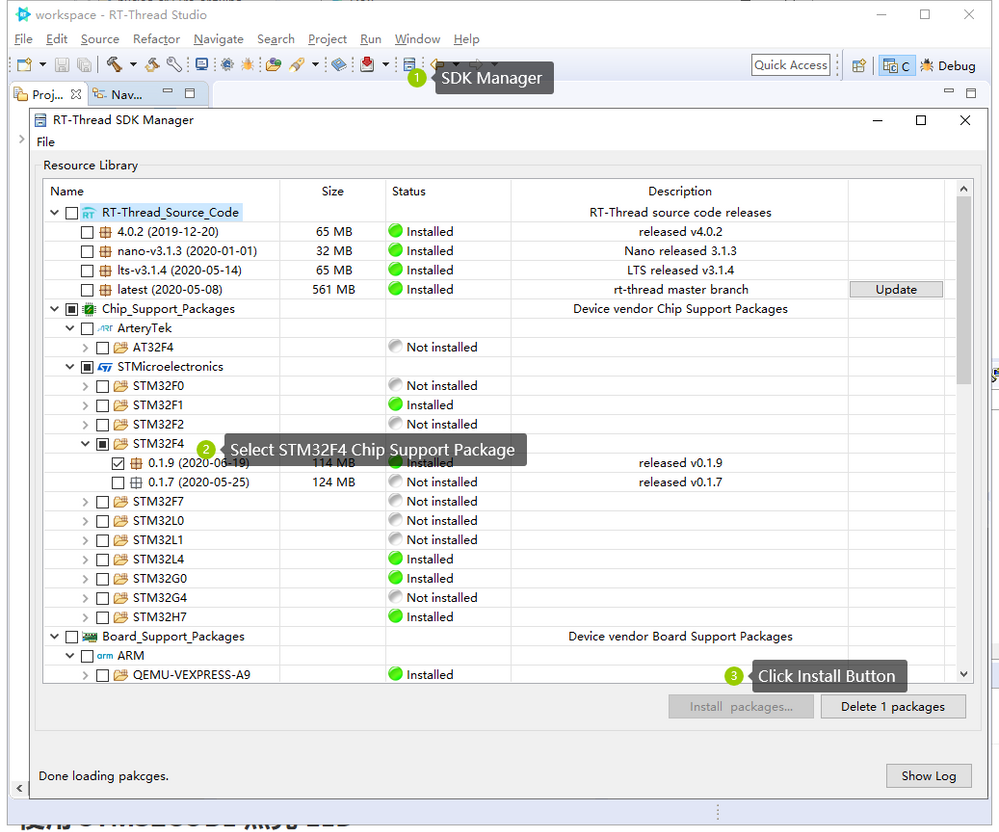

点击工具栏中的SDK Manager图标，在弹出的SDK Manager中选择STM32F4芯片支持包0.1.9版本，点击安装支持包
***图12安装STM32F4芯片支持包***
步骤1创建nucle_stm32f411re_rt_thread项目

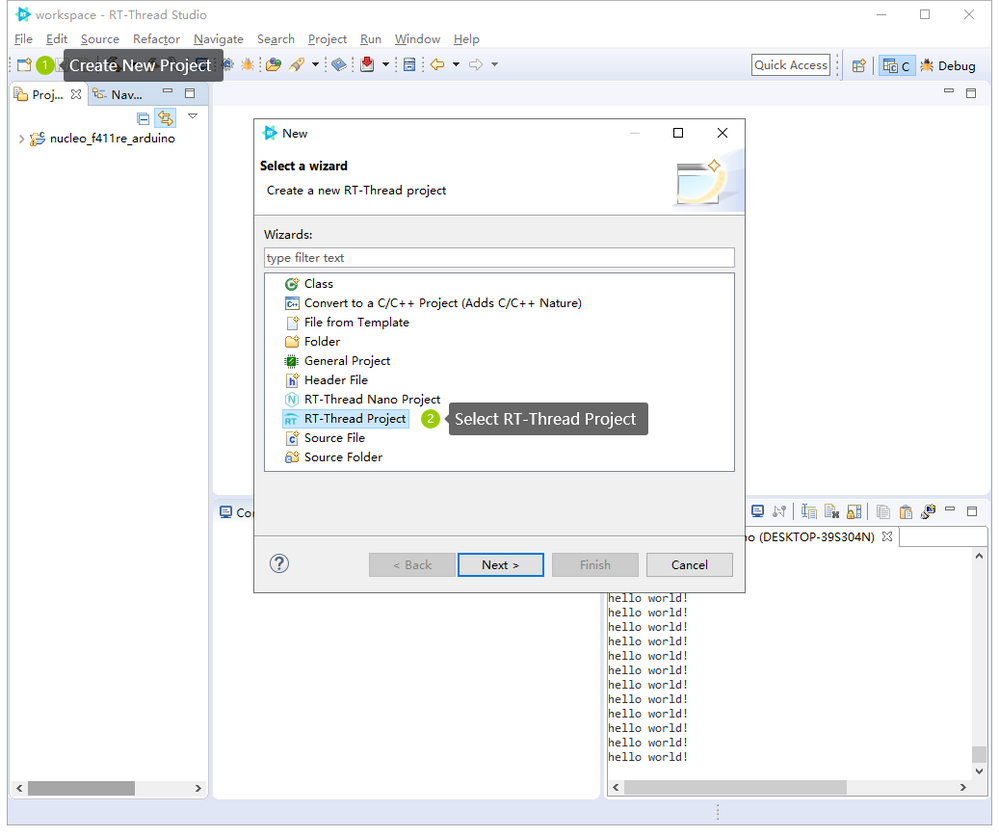

单击IDE左上角的创建项目图标，然后选择创建RT线程项目
***图13创建RT线程操作系统项目***
在创建向导中进行以下配置
+RT线程版本：4.0.2
+芯片：STM32F411RE
+串行端口：UART2
+串口发送引脚：PA2
+串口接收引脚：PA3
+调试器：ST链接
+仿真接口：SWD
配置完成后，单击“完成”创建项目
***图14配置RT线程操作系统项目***
***图15一个RT线程操作系统项目***
步骤2添加LED代码
创建的RT Thread项目已移植到操作系统，uart驱动程序连接到系统外壳。此时，项目是直接编译的，并通过串行终端输入shell命令，但没有LED驱动程序逻辑，在这里我们可以将以下代码添加到application/main.c文件中来驱动LED
```cpp#include＜rtthread.h＞#include＞rtdevice.h＞#lude＜board.h＞/*定义了LED0引脚：PA5*/#define LED0_pin GET_pin（A，5）int main（void）｛int count＝1；/*将LED0引脚模式设置为输出*/rt_pin_mode（LED0_pin，pin_mode_output）；while（count++）｛rt_thread_mdelay（100）；rt_pin_write（LED0_pin，pin_HIGH）；rt_thread _mdelay _mdelay（100）；｝返回RT_EOK；｝```
***图16 Main.c源代码***

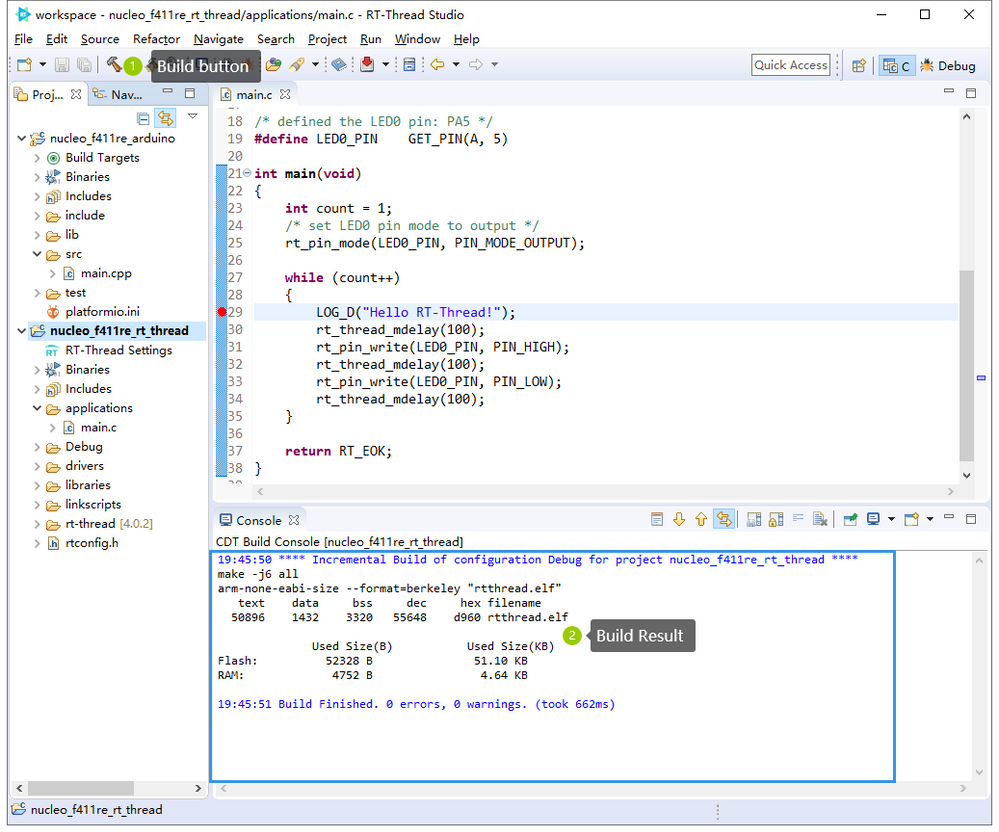

步骤3构建nucle_stm32f411re_rt_thread项目
在applications/main.c文件中替换上述代码后，单击工具栏中的小锤子图标即可编译整个项目。编译成功后，将输出以下信息
+elf文件大小
+闪光占用
+冲压机占用
***图17建设项目***
步骤4下载
将Mini-USB电缆连接到开发板，单击工具栏上的下载按钮，然后下载程序。下载完成后，您可以看到LED指示灯闪烁
***图18下载程序***

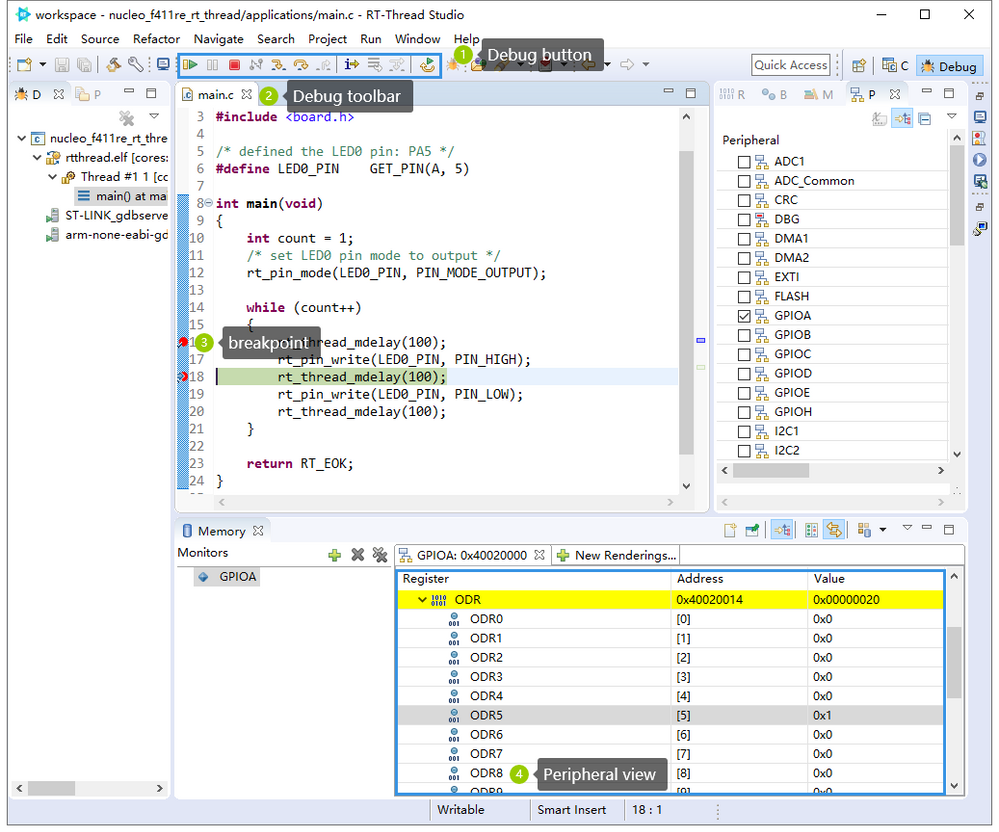

步骤5调试
RT线程工作室支持在线模拟。点击工具栏上的调试按钮，进入调试界面。调试模拟支持单步、挂起和其他调试操作
***图19调试程序***
4.用Mbed框架点亮LED
步骤0创建Mbed项目
单击IDE左上角的“创建项目”按钮以创建新项目。在这里，我们选择创建通用项目，并选择使用PlatformIO平台。步骤如下
+创建常规项目
+选择基于平台IO
+搜索f411re
+选择nucle_f411re板和Mbed框架
图基于平台IO和Mbed选择
***图20创建平台IO项目***
***图21选择Mbed***
步骤1添加LED代码
创建的nucle_stm32f411re_mbed项目是一个空项目。在src/main.cpp中添加LED的闪烁代码，实现LED的闪烁```cpp#include“mbed.h”#include“rtos.h”DigitalOut led（PA_5）；//板载LED int main（）｛while（1）｛LED=！LED；ThisThread:：sleep_for（100ms）；//100毫秒｝｝```
步骤2构建nucle_stm32f411 re_mbed项目
在main.cpp中添加LED闪烁代码并保存后，单击小锤子构建图标编译项目

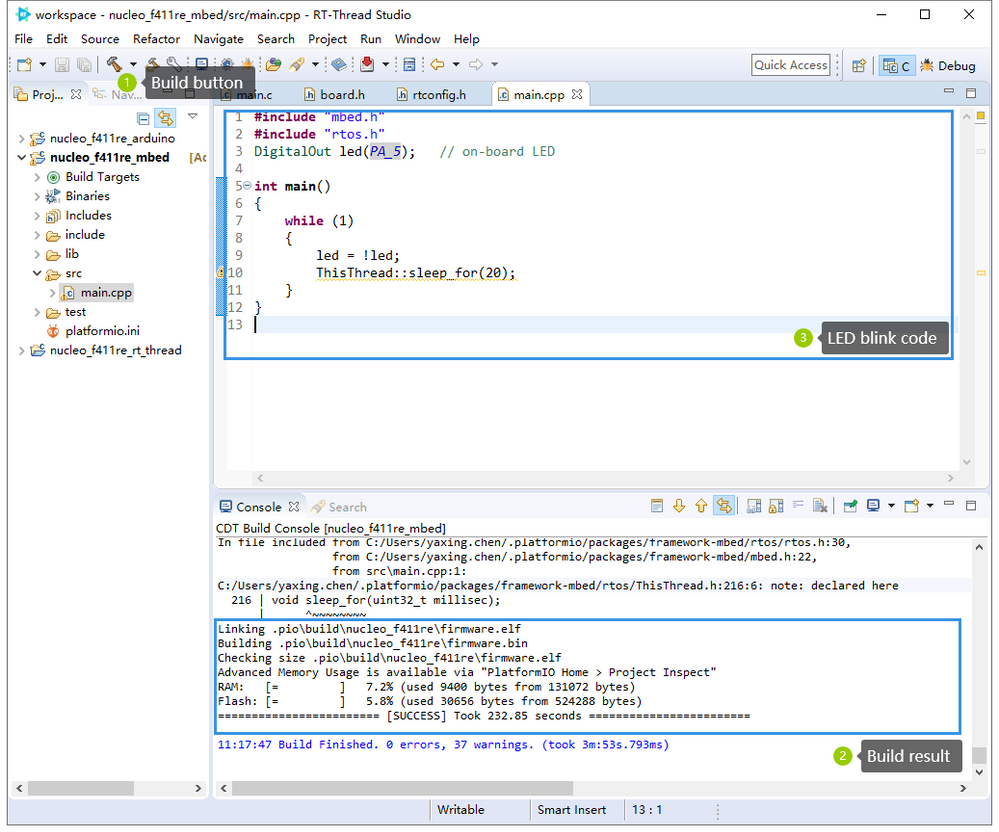

***图21建造Mbed***
