谁能手把手叫一下全差分放大器的电阻配置

看了一下手册, 就是这一块吧

也并不是很复杂, 多看几遍, 根据电压反馈理解一下吧.

其实应用, 有公式计算就是了, 不过建议理解一下.

你好Airwill,感谢您的详细解答，另外还有一个疑惑，就是假如我要将它配制成增益为20dB，那么从上面四个公式中，我该先从哪个着手呢？

亲；全差分放大器的配置特点，就是全对称匹配。即两侧输入阻抗配置完全一致（阻抗包括源内阻），反馈配置完全一致。

亲，因此，无论你配置到多大增益，两者都是各担一半；差分输出。

你好XP，请问能方便加一下您的联系方式吗，方便私聊吗

你好，这个计算过程还比较复杂，你可以先百度下相关文章或参考下面的“差分应用手册”的第18节中关于差分端接阻抗详细计算过程，如果还不明白，有时间时我再跟你解释下。

http://www.ti.com/cn/litv/pdf/sloa054d

你好Andy Tan，这篇文章我看过，学到一些东西，但是对于参数的配置还是不是很明白，请问能详细讲一下吗，或者私聊，这个问题困扰我很长时间了，但是一直没有解决，帮助我一下吧

你好，今天我看了下这个全差动电路中关于单端输入、端接信号源的计算，大概是这样：

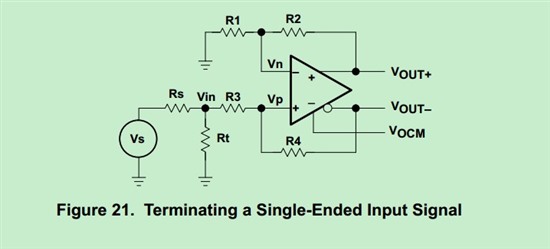

基本电路图如下：

为了确定从下图的划线看进去的运放输入阻抗VIN，移除 Vs和 Rs 同时让其他的输入源短路。

只要增益 A(f)>>1,那么运放就处在线性工作范围，运放的 Vn ≈Vp.Vn 看作是Vout+经过放大 R1/(R1+R2)倍之后所得.

假定运放工作是平衡的：Vout +=K*Vin/2，这里 K 是运放的闭环增益(Vocm = 0).

你好Andy Tan，感谢您的解答，我这里在文章里看到了，有很多困惑，就比如说我想将增益配置在20dB,请问具体步骤该怎么走（原谅我的无知~~~~）？

你好，今天下午有点忙，一有时间继续交流！

嗯，等着你，急用，谢谢

根据“差分应用手册”我们可以得出以下等式：

RIN=   =R3/[1-2*(R2/(R3+R2))]        ----式1

RT  =                                            ----式2

VS=VIN*[(RT||RIN+RS)/(RT||RIN)];

VOUT=VS*[RT/(TR+RS)]*K= VS*[RT/(RT+RS)]*[R2/R3];

G=VOUT/VIN=[ (RT||RIN)+RS]*[R2/R3]*[RT/(RT+RS)];

正确端接时，RS= RT||RIN,公式简化为：

G=[2RS/(RT+RS)]*[R2/R3]

换算得到：

R2=R4=G[R1*(RS+RT)/(2RT)]                                                                 ----式3

根据手册中的例子，假定 RS= 50Ω，电路增益要求为 2。 此外，约500Ω反馈电阻值是一个高速放大器的合理选择。

使用这些假设，选择 R1 =249Ω和 R3 = R1 – RS || RT

根据式2，我们可以算得：

RT=58.7

所以，R3 = R1 – RS || RT=249-50||58.7=249-27=222

根据式3，我们可以算得：

R2=R4=G[R1*(RS+RT)/(2RT)]=2[(249*(50+58.7)/(2*58.7)]=461

最终我们得到一个增益为1的输出，实际使用中，元件值调整到找到一个更适合的，标准的可用值。

如果你要增益设定为20db，可以参照上面的方法进行估算，反馈电阻值的话为了好的频率响应特性，根据不同的封装，layout和负载，使用手册的推荐值270Ω ~ 390Ω.

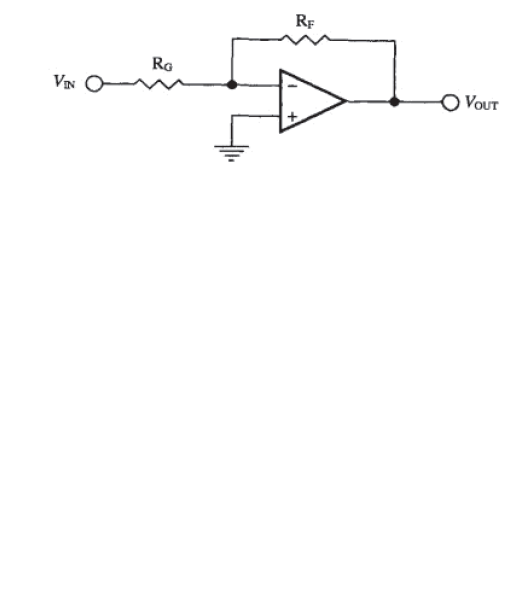

全差分运放的特点就是需要两个完全相同的反馈回路，单端输入和差分输入的区别就在于一端接GND，其实搭建电路时和单端运放时就多了一个相同反馈回路，比如下图1的单端运放闭合回路，增益G=Rf/Rg，图2是单端转差分的电路，增益G=Rf/Rg. 就是需要注意，单端转差分时候，G=1时，（Vout+）-（Vout-）=Vin,和4楼XP说的一样，每个输出各承担一半。

LMH6552没有TINA模型，可以使用其他全差分运放比如THS4531，这款有TINA模型，可以进行仿真增加理解。

学习了，运用差分也遇到了很多问题

如果遇到什么问题，或对应用什么方法解决的，欢迎跟大家一起分享。

我想知道我仿真了一下ths4513，为什么电压用5v和3.3v出来的结果不一样呢
