数模转换器(dac)是12位(DAC63204)、10位(DAC53204)和8位(DAC43204)四通道、缓冲、电压输出和电流输出智能dac。这些DACx3204支持Hi-Z下电模式和Hi-Z下电输出。DAC输出提供了作为可编程比较器和电流接收器使用的力感知选项。多功能GPIO、函数生成和NVM使这些智能dac能够用于无处理器应用程序和设计重用。这些设备自动检测I(2)C、PMBus和SPI接口，并包含一个内部引用。

德州仪器DACx3204的特性集，结合小的封装和低功率，使这些智能dac成为应用如电压边缘和缩放，直流设定点偏置和校准，以及波形生成等应用的最佳选择。


特性

  • 可编程电压或电流输出，配置灵活

    • 1LSB INL和DNL(8位)

    • ±25 μ A，±50 μ A，±125 μ A，±250 μ A输出范围可选

    • 1LSB INL和DNL(10位和8位)

    • 增益为1x, 1.5x, 2x, 3x和4x

    • 电压输出

    • 电流输出

  • 所有通道的可编程比较器模式

  • 当V(DD)关闭时，高阻抗输出

  • 高阻抗和电阻下拉下电模式

  • 50 mhz SPI-compatible接口

  • 自动检测I(2)C, PMBus 或SPI接口

    • 1.62V V(IH) + V(DD) = 5.5V

  • 通用输入输出(GPIO)，可配置为多种功能

  • 预定义波形生成:正弦波，三角波，锯齿波

  • 用户可编程非易失性存储器(NVM)

  • 内部、外部或电源作为参考

  • 经营范围广

    • 1.8V至5.5V电源

    • 零下40°C至+125°C的温度范围

  • 16针WQFN (3mm × 3mm)微型封装


应用程序

  • 机架服务器

  • 光学模块

  • Inter-DC互连(地铁)

  • 高性能计算

  • 标准的笔记本电脑

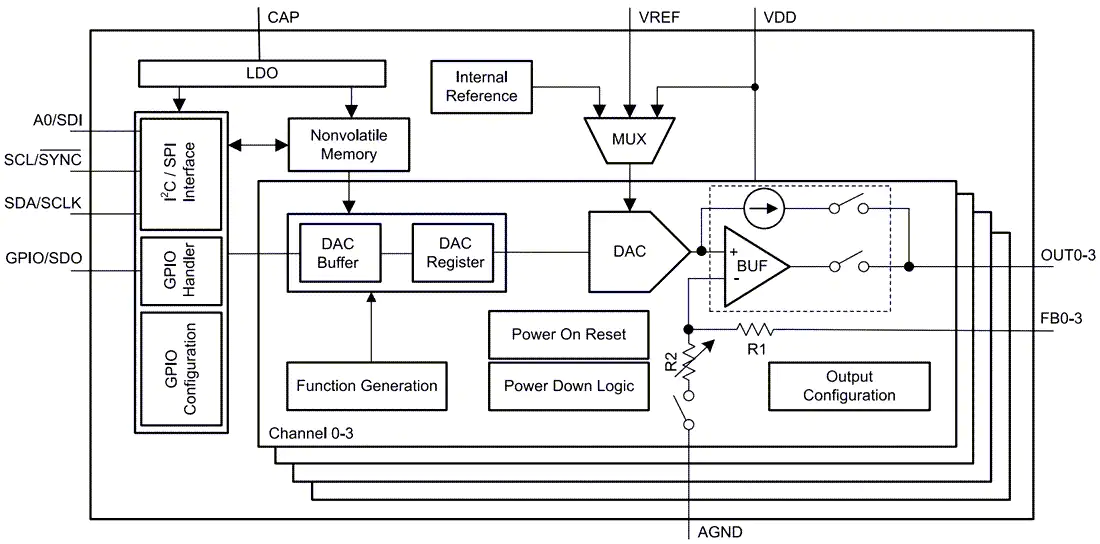

原理框图
