如下图，使用TINA-9仿真由tlv3501产生PWM波，模型是从TI官网上下载的。
但是输出 的PWM形波没有变化，是电路有问题？还是模型/TINA的问题。
因为要画电路原理图了，心里没有谱呀。请帮忙分析，感谢：

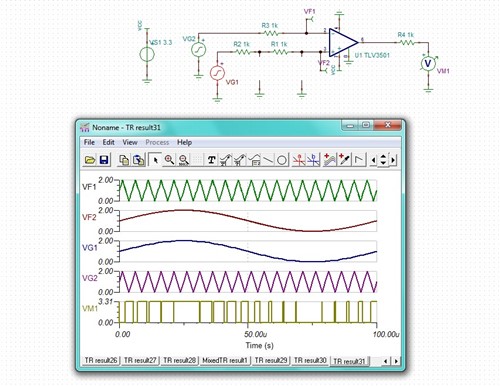

仿真电路如下：
输出波形：PWM波形没有变化
使用TLV3501做PWM波形仿真，出来的波形是脉宽没有变化的波形
zhuang guo 提问时间: 2023-09-08 21:32:24 / 已解决
如需获得 9个回答
user151383853 回答时间: 2023-09-08 21:57:07- zhuang guo 回答时间: 2023-09-08 22:14:19
原理图
- zhuang guo 回答时间: 2023-09-08 22:41:47
仿真结果，PWM输出是固定脉宽
Andy Tan 回答时间: 2023-09-08 23:13:39把你的仿真源文件贴出来，图还是挂了看不到。
- zhuang guo 回答时间: 2023-09-08 23:30:52
附件是TINA-9生成的仿真原文件，请CHECK
- Andy Tan 回答时间: 2023-09-08 23:47:42
你好，这个电路输出的PWM频率完全由谐波的频率来决定，这个也是D类功放的基本原理。
并没有什么问题，如果你想改变PWM波形的频率就必须从周期基准信号的振荡频率上进行修改。
- Andy Tan 回答时间: 2023-09-09 00:18:06
不好意思，刚才看错了。
电路汇总VG1部分滤波电路带宽太低了，电容太大，造成输入到比较器输入端的电压很平缓的正弦波，输出PWM的duty变化就会非常小。
把那几个电容改小或干脆去掉，效果就出来了。
Andy Tan 回答时间: 2023-09-09 00:41:21 - zhuang guo 回答时间: 2023-09-09 01:10:28
OK
