用示波器测得LMP8601输出正弦波，输入是稳定电压信号。测得一级放大输入的信号是平稳的，经过二级放大就成了正弦波。
是用的电路是数据手册的典型应用电路。
LMP8601电流感应放大器为什么输出是正弦波？
user4828881 提问时间: 2023-09-09 10:23:08 / 已解决
如需获得 6个回答
user151383853 回答时间: 2023-09-09 10:52:15 没有太看明白问题描述
是后级的放大电路自激了吗? 纯粹是猜测了. 不过可以检查一下
Frank Xiao 回答时间: 2023-09-09 11:11:17你好，
是按照哪个电路来接的，是二阶滤波还是增益变化电路
- user4828881 回答时间: 2023-09-09 11:28:51
你好，谢谢回答，问题已经找到了，是我的芯片电源供电不稳。
- user4828881 回答时间: 2023-09-09 11:45:52
你好，谢谢回答，问题已将找到了，是我的电源供电不稳，应该是导致后级震荡的原因
Andy Tan 回答时间: 2023-09-09 12:04:43不妨把波形图片发出来分享下，所谓的工作稳定不稳是具体是个什么情况
user4828881 回答时间: 2023-09-09 12:24:40 你好，问题已经找到，是我的电源供电不稳。

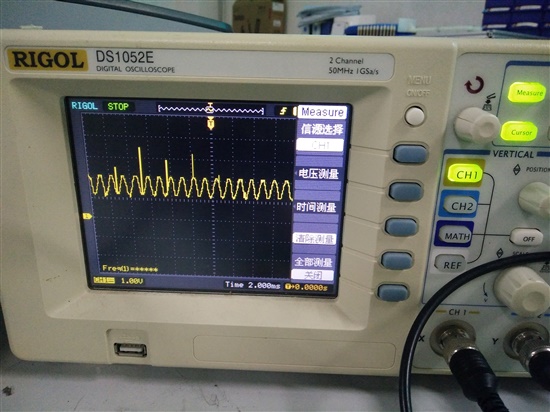

这是8601的输出，频率大概600多K，Vpp从0到3.3V，看样子应该是自激了。
这是给其供电的3.3V电源的输出，电源供电不稳，用的线性电源，但是前级5V稳压用的开关电源TPS54360，出现了这种尖峰脉冲
这是TPS54360稳到5V的输出。。。
说起来也奇怪，当初空载测试时，54360的纹波只有200mV左右，加上负载就成了这个样子┑(￣Д ￣)┍，现在还没找出是什么原因，原理图和PCB的布局布线都是参考wenbench上提供的例子，只是在焊接时由于手头上没有一些电阻的阻值，clk和comp引脚的电阻电容，没有按照原理图上的value，但也差不多。已经打算再开一帖请教一下关于这个电源的问题了。
