德州仪器SN74HCT165/SN74HCT165- q1并行负载移位寄存器是一种并行或串行输入、串行输出的8位移位寄存器。对每个级的并行访问由八个独立的直接数据(a - h)输入提供，并由移位/负载(SH/LD)输入的低电平启用。SN74HCT165/SN74HCT165- q1还具有时钟抑制(CLK INH)功能和互补串行(Q H)输出。德州仪器SN74HCT165-Q1设备符合AEC-Q100汽车应用的要求。


特性

  • LSTTL输入逻辑兼容

    • V(IL(max)) = 0.8V, V(IH(min)) = 2V

  • CMOS输入逻辑兼容

    • I(I)≤1µA at V(OL)， V(OH)

  • 4.5V至5.5V操作

  • 支持风扇最多10个LSTTL加载

  • 直接覆盖加载(数据)输入

  • 封闭的时钟输入

  • -40°C至+125°C, T(A)延长了环境温度范围


应用程序

  • 增加微控制器的输入数

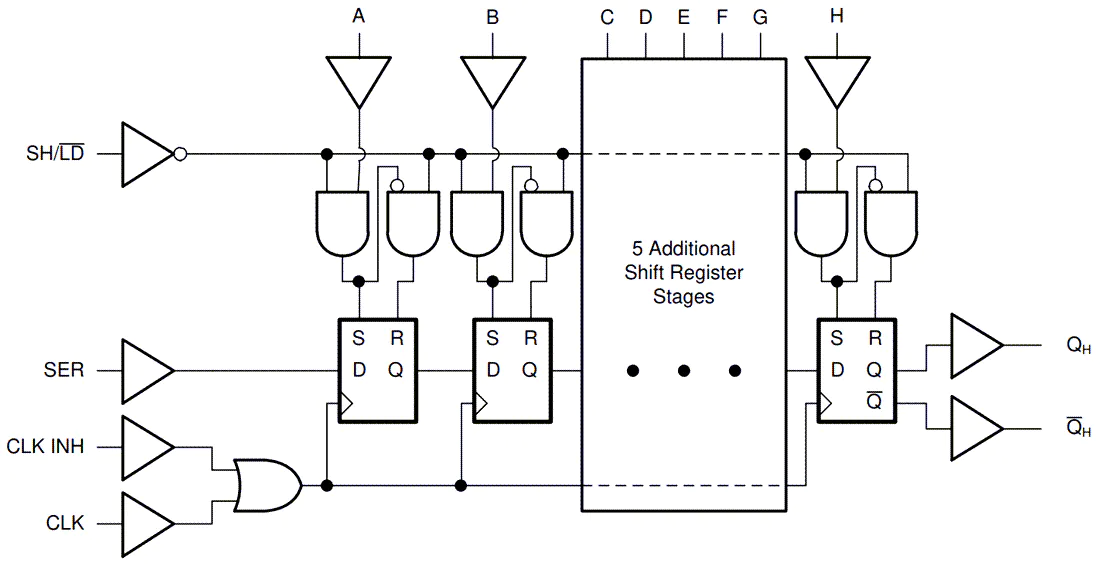

原理框图
