我们有使用OPA657的一个电路，如附件所示，其中APD的信号我们已经断开，R229我们使用了一个9.1k的电阻。
测得波形如另一个附件所示。
波形中下面紫色的图形测自U11的第4脚，上面黄色的图测自U12的第1脚。
求教：有什么办法能够去掉噪声？
感谢！
求助TI专家：OPA657噪声大
victor chou 提问时间: 2023-09-07 16:18:04 / 已解决
如需获得 8个回答
KW X 回答时间: 2023-09-07 16:36:12亲；这种噪音来自数字地的串扰，说明你的地线需要修改。建议按开尔文规则重新分割地线。
- victor chou 回答时间: 2023-09-07 17:01:50
我们也怀疑过，让把周边的数字器件都拆掉了，依然有此现象。
所以怀疑是不是OPA657本身的应用不对？

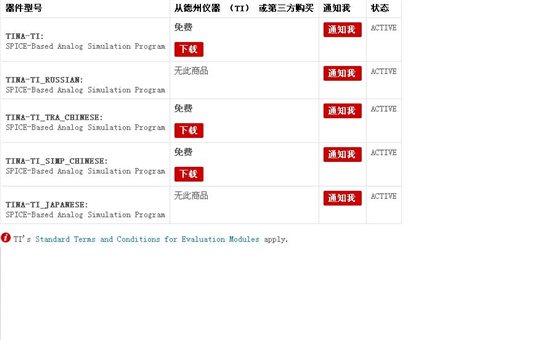

Mickey Zhang 回答时间: 2023-09-07 17:29:07 TINA仿真调试下，http://www.ti.com.cn/product/cn/OPA657/toolssoftware
victor chou 回答时间: 2023-09-07 17:47:14 是用第3个还是第4个？
- KW X 回答时间: 2023-09-07 18:10:07
呵呵。典型的299.7k 反激DCDC供电。赶紧改吧！与运放没任何关系。
数字噪音不仅来自数字电路，PWM开关也可以生出。
- victor chou 回答时间: 2023-09-07 18:41:37
嗯，仿真软件还没装，不过我倒确实怀疑是电源造成的。
但是现在不能马上重新投板，还要做些测试验证，打算加点滤波看能否滤掉。
- Mickey Zhang 回答时间: 2023-09-07 19:02:07
第三个是中文繁体字，第四个是中文简体字，选第四个。
Andy Tan 回答时间: 2023-09-07 19:26:28看着是从电源引入的噪声，可以采用外部电源供电试下,电源引脚的噪声去耦是非常重要的。
