德州仪器LMK1D1208I I2C低加性抖动LVDS缓冲器的介绍、特性、及应用
德州仪器LMK1D1208I I(2)C低加性抖动LVDS缓冲器提供两个输入和八对差分LVDS时钟输出(OUT0到OUT7),时钟分布倾斜最小。
德州仪器LMK1D1208I I(2)C低加性抖动LVDS缓冲器提供两个输入和八对差分LVDS时钟输出(OUT0到OUT7),时钟分布倾斜最小。输入允许选择LVDS、lvvpecl、LVCMOS、HCSL或CML。
TI LMK1D1208I I(2)C低加性抖动LVDS缓冲器用于驱动50欧姆传输线。此外,当用户以单端模式驱动输入时,他们应该对未使用的负输入引脚施加适当的偏置电压。设备的I(2)C编程允许配置为单个银行缓冲(两个输入中的一个分布到八个输出对)或双银行缓冲(每个输入分布到四个输出对)。LMK1D1208I可以配置每个输出有标准(350mV)或升压(500mV)摆动。LMK1D1208I通过I(2)C编程结合了单个输出通道的启用/禁用。该缓冲器提供故障安全输入,防止输出在没有输入信号时振荡,并允许在V(DD)提供之前输入信号。
LMK1D1208I工作在1.8V、2.5V或3.3V供电环境中,区分范围为-40℃至105℃(环境温度)。
特性
高性能LVDS时钟缓冲器系列,2输入8输出
输出频率高达2GHz
1.8V / 2.5V / 3.3V±5%电源电压
通过I(2)C编程实现设备配置
单独的输入和输出启用/禁用
单个输出振幅选择(标准或增强)
银行输入多路复用器
通过IDX引脚的四个可编程I(2)C地址
在156.25MHz下,12kHz至20MHz的RMS最大值小于60fs
-164dBc/Hz(典型)极低相位噪声地板
最大小于575ps非常低的传播延迟
最大输出倾斜
通用输入接受LVDS, lvvpecl, LVCMOS, HCSL和CML
自动防故障装置的输入
LVDS参考电压VAC_REF可用于电容耦合输入
-40℃~ 105℃工业温度范围

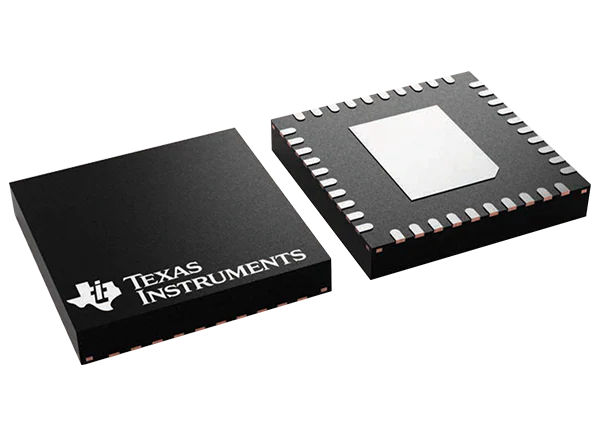

6mm × 6mm, 40引脚VQFN (RHA)封装可用
应用程序
电信和网络
医学成像
测试和测量设备
无线通信
专业音频/视频

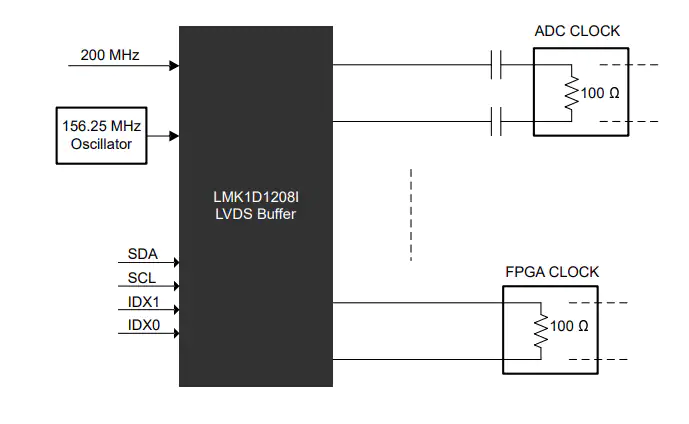

应用实例

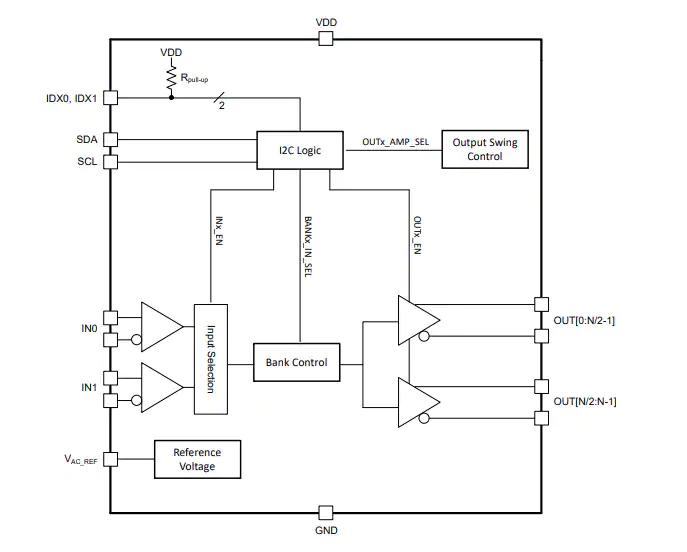

框图
