SN74HC00器件包含四个独立的2输入与非门。SN74HC00系列的品牌和代表型号有德州仪器的SN74HC00PW，SN74HC00DT，SN74HC00QPWRQ1，SN74HC00NSR。

      SN74HC00是一个四路2输入的与非门。输入包括钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。SN74HC00还是高速硅栅COMS器件，与低功能肖特基TTL（LSTTL）引脚兼容。 它们的指定符合电子器件工程联合委员会的第7A的标准。

1、74HC00特征

•2V至6V的宽工作电压范围

•输出可驱动多达10个LSTTL负载

•低功耗:ICC 20-µA（最大值）

•典型tpd:8 ns

•5V时±4mA输出驱动

•低输入电流:1 µA（最大值）

•在符合MIL-PRF-38535的产品上，除非另有说明，否则所有参数均经过测试。 在所有其他产品上，生产过程不必包括所有参数的测试。

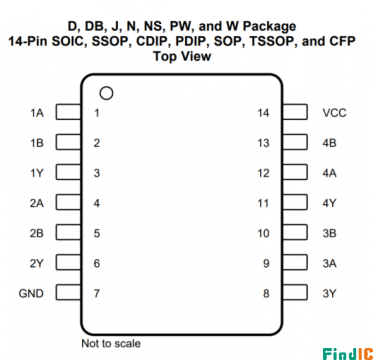

2、74HC00引脚图及功能



74HC00引脚图及功能


引脚1,4,11,14（与非门输入引脚（A））:  与非门的第一个输入引脚

引脚2,5,12,15（与非门输入引脚（B））:  与非门的第二输入引脚

引脚3,4,12,13（与非门输出引脚（Q））: 或门的输出引脚

引脚7（接地）: 连接到电路的接地。

引脚16（Vcc（Vdd））: 用于为IC供电。 通常使用+ 5V

3、74HC00参数

制造商: Texas Instruments

产品种类:    逻辑门

产品:     Single-Function Gate

逻辑功能:  NAND

逻辑系列:    HC

栅极数量:    4 Gate

输入线路数量:   2 Input

输出线路数量:   1 Output

高电平输出电流:      - 5.2 mA

低电平输出电流:      5.2 mA

传播延迟时间:   23 ns

电源电压-最大:  6 V

电源电压-最小:  2 V

最小工作温度:   - 40 C

最大工作温度:   + 85 C

高度:     1.58 mm

输入类型:    Schmitt Trigger

长度:     8.65 mm

工作温度范围:   - 40 C to + 85 C

输出类型:    CMOS

系列:     SN74HC00

宽度:     3.91 mm

逻辑类型:    2-Input NAND

位数:     4 bit

工作电源电流:   20 uA

工作电源电压:   5 V

产品类型:    Logic Gates

工厂包装数量:   2500

单位重量:    230 mg

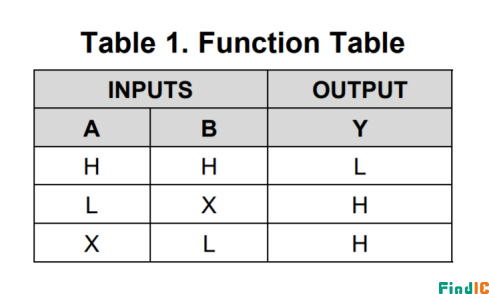

5、74HC00真值表

74HC00真值表

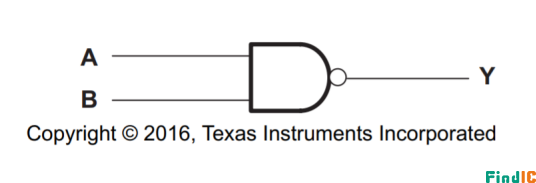

6、74HC00功能原理图

74HC00功能原理图

7、应用领域

•AV接收机

•便携式音频底座

•蓝光播放器和家庭影院

•MP3播放器或录音机

•个人数字助理（PDA）

•电源:电信或服务器AC / DC电源（单控制器:模拟和数字）

•固态驱动器（SSD）:客户端和企业

•电视:LCD，数字和高清（HDTV）

•平板电脑:企业

•视频分析:服务器

•无线耳机，键盘和鼠标
