LM7805系列单片三端正压稳压器采用内部电流限制、热关闭和安全区域补偿, 使它们基本上坚不可摧。如果提供足够的散热，LM7805系列可以提供超过1.5 a的输出电流。LM7805系列的目的是作为固定电压稳压器在广泛的应用包括本地(卡上)规则，以消除与单点规则相关的噪音和分配问题。除了用作固定电压稳压器，LM7805系列还可以与外部组件一起使用，以获得可调的输出电压和电流。相当大的努力被花费使整个系列的调节器易于使用和减少外部组件的数量。没有必要绕过输出，尽管这确实改善瞬态响应。只有当调节器远离电源的滤波电容时，输入旁路才需要。


LM7805主要特征：

•输出电流高达1.5 A

•可在固定的5 v, 12 v, 15 v选项

•TJ = 25°C时输出电压公差±2% (LM340A)

•1-A负载时0.01% / V的线路调节(LM340A)

•负载调节0.3% / A (LM340A)

•内部热过载，短路和SOA保护

•SOT-223封装，节省空间

•输出电容不需要稳定

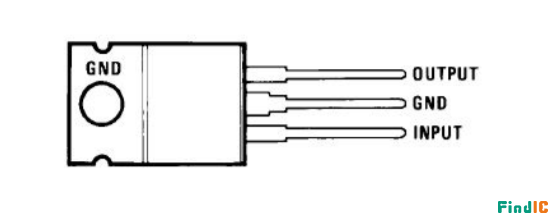

LM7805引脚图及功能：

LM7805引脚图

脚1，输入(I):输入电压引脚

脚2，GND (I/O):接地引脚

脚3，输出(O):输出电压引脚

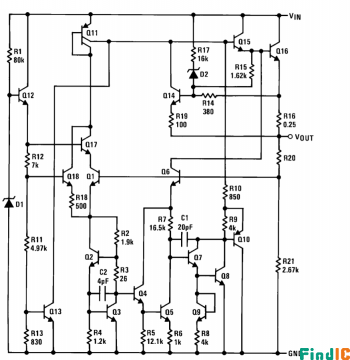

LM7805系列电路原理图：

LM7805电路原理图

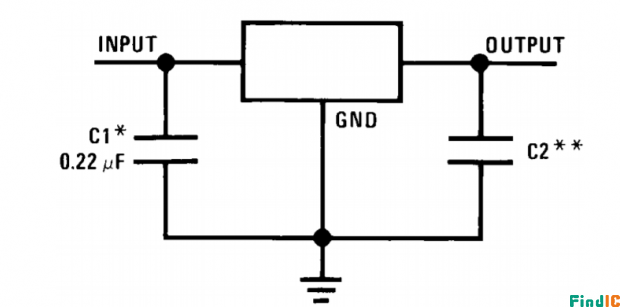

LM7805系列输入稳压电路图：

LM7805输入稳压电路图

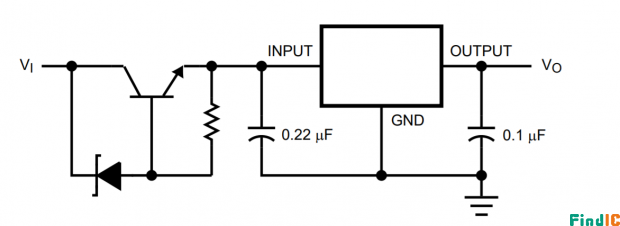

LM7805基本应用及应用电路图：

•工业电源

•SMPS岗位管理

•暖通空调系统

•AC发明家

•测试和测量设备

•刷和无刷直流电机驱动器

•太阳能串逆变器

LM7805应用电路图


LM7805核心参数：

制造商: Texas Instruments

产品种类: 线性稳压器

输出端数量: 1 Output

极性: Positive

输出电压: 5 V

输出电流: 1.5 A

最大输入电压: 25V

最小输入电压: 7.5V

最小工作温度: 0°C

最大工作温度: +125°C

封装: TO-220-3

负载调节: 10 mV

线路调整率: 50 mV

静态电流: 8 mA

类型: 3-Terminal

PSRR/纹波抑制-典型值: 80 dB

工厂包装数量: 45

单位重量: 2.300 g
