单晶体管混音器电路

音频混合器是音频电子设备混合器将两个或多个音频信号混合成一个（单声道）或两个输出（立体声）。音频混合器使用音频混合过程，其中多个声音被组合以形成单个或多个声音。这是一种广泛应用于现场音乐会、电视、电影、音乐等行业的工艺。

在这个项目中，我们将使用单个晶体管制作混音器其将组合两个或多个音频信号并产生组合的音频输出。在这个电路中，两个音频输入将使用单个晶体管进行混合，以产生混合音频输出。



必需的组件

1. PN2222A晶体管
2. 2个或多个4.7k电阻器（每个输入通道一个）
3. 2个或更多.1uF陶瓷圆盘电容器（每个输入通道一个）
4. 470pF陶瓷盘式电容器
5. .22uF陶瓷盘式电容器
6. 3.9k电阻器
7. 2.2M电阻器
8. 12V清洁直流电源装置。（可使用额定电流350mA）
9. 100uF/16V电解电容器
10. 单独的音频信号进行混音。

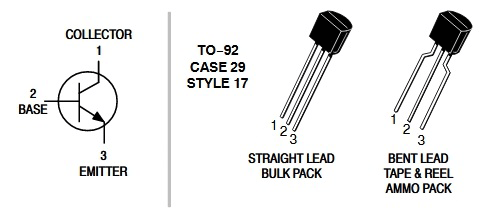

在这里PN2222A晶体管使用。具有相同额定值的不同晶体管也可以与此电路一起使用，如2N3904。以下是PN2222A晶体管的引脚图.

PN2222A是一种NPN硅晶体管，广泛用于通用电子产品。该晶体管的集电极电流为500mA，可用于中等功率放大。可用的表壳样式为TO-9。

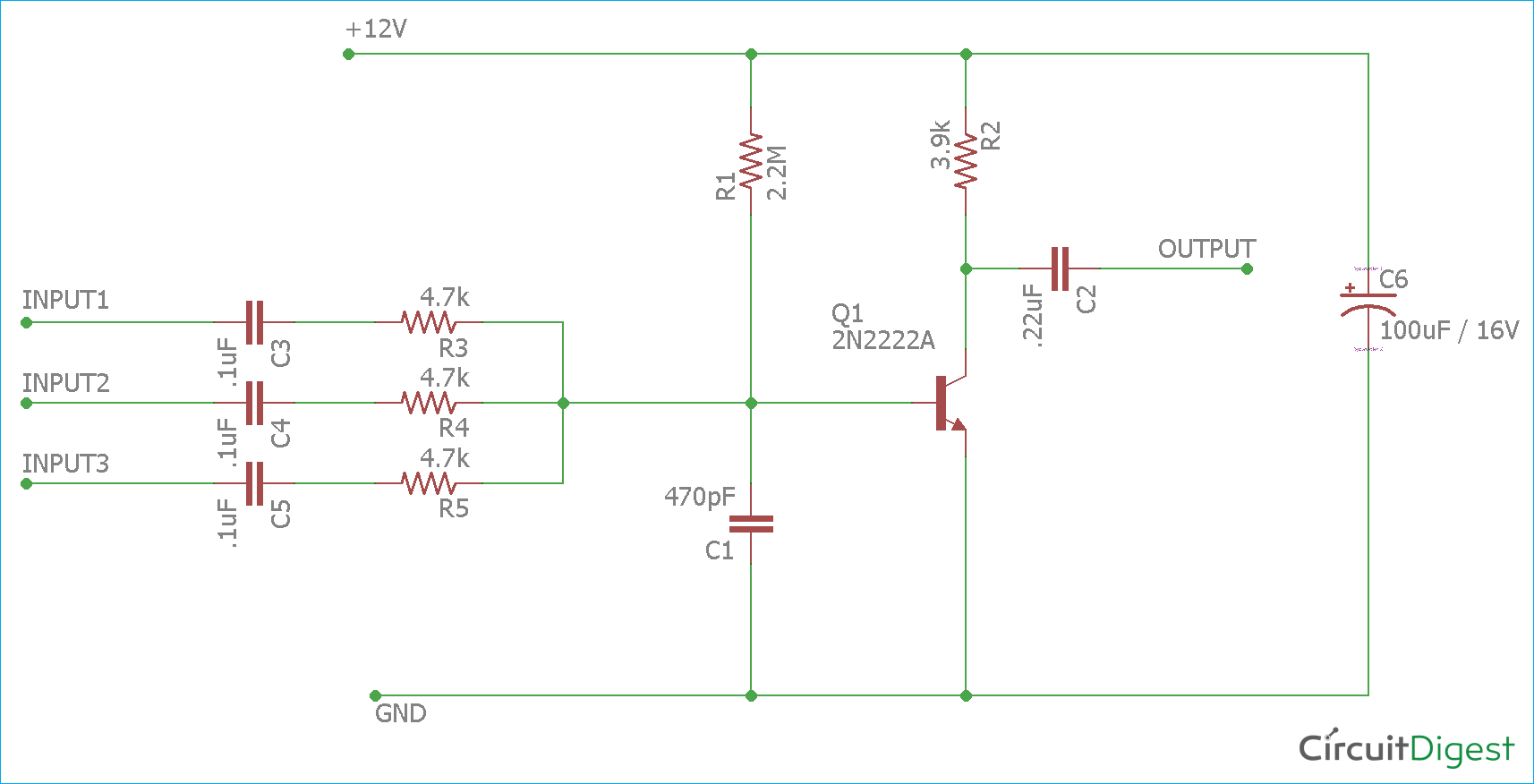

电路图

在该混音器电路中，晶体管2N2222A是电路的核心。发射极与GND相连，集电极与3.9k电阻器相连。输出通过.22uF电容器提供。其他部件跨接在晶体管的基极上。输入通过.1uF电容器和4.7k电阻器提供。我们使用12V直流电源为电路供电。



混音器电路的工作

在这里，晶体管正在放大集电极上可用的三个输入。这个输入电容器阻止来自信号源的任何DC信号并且仅允许AC通过。限制电阻器4.7k R3、R4和R5对于完美地混合三个信号至关重要。用于偏置PN2222A晶体管2.2M电阻器与470pF陶瓷电容器一起使用。电阻器R2（3.9k）用于提供放大所需的必要集电极电流，并且.22uF的输出陶瓷电容器用于阻挡DC并且仅允许放大的AC信号。100uF，16V电解电容器增加了平滑的直流电源和去耦。



如果我们在.22uF电容器上连接低功率耳机，我们可以直接收听混合音频信号。为了进行额外的放大，可以在电路两端连接其他外部放大器。在这里查看各种音频放大器电路.



测试混音器电路

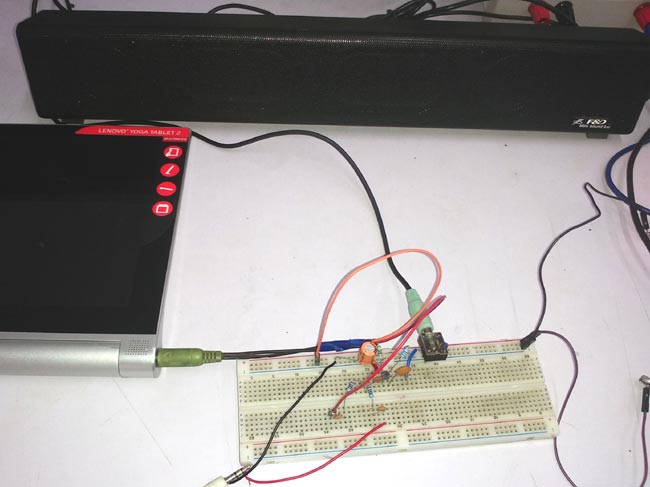

为了测试电路，我们使用了一个音频放大器，并将其连接到输出端。虽然该电路有三个输入通道的选项，但这里只提供两个单独的信号。我们收集了每一个组件，并将其放在面包板上，如下图所示。我们提供了两个输入信号，一个来自笔记本电脑，另一个来自安卓平板电脑。然后，这两个信号被电路混合并在输出端放大。

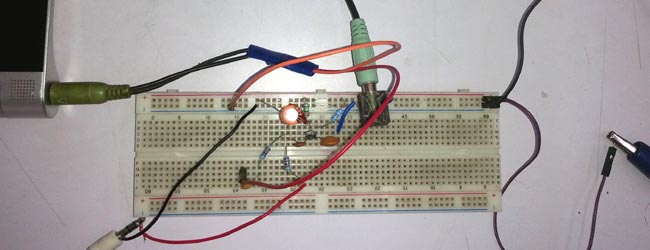

在下面的图像中，我们可以看到这两个输入使用3.5毫米音频插孔连接并混合在一起。我们在试验板上增加了一个3.5毫米的插座，用于连接音频放大器音箱。整个电路由12伏的工作台电源供电。

所有连接都可以在下面的图像中看到-

你可以检查中混音器电路的工作情况 视频如下所示。电路工作得很好，没有声音。我们还可以将多个输出添加到电路中。



进一步修改

可以通过以下几点对电路进行进一步修改和改进：

1. 电路可以制作在PCB上或小型Vero板上，以最大限度地减少噪音。
2. 可以在输入通道和输出通道中添加额外的缓冲器和滤波器。
3. 如果我们在每个通道中连接单独的电位计，我们可以控制每个音频信号的音量。

这就是如何用一个非常简单的电路轻松地混合两个或多个声音。了解更多信息音频相关电路，只需点击链接即可。
