简单的麦克风到扬声器放大器电路

你一定看到有人在麦克风上讲话，扬声器发出放大的声音，这怎么可能？麦克风和扬声器之间有电路吗？我们可以直接将麦克风和扬声器连接起来使其工作？在这个电路中，我们学会构建一个简单的麦克风到扬声器系统，其中输入声音被提供给MIC，我们从扬声器听到放大版本。



什么是麦克风？

麦克风是一种将声能转换为电能的转换器设备。麦克风通常被称为麦克风麦克风用于捕捉某种声音并根据其产生电信号。



麦克风是如何工作的？

麦克风有一个敏感部件，它将声波产生的气压变化转换为电信号。根据这个组件和将声波转换为电信号的方法，在电子和声音工程领域有各种类型的麦克风。最常见的类型有动态麦克风、电容式麦克风、压电式麦克风等。



电容式麦克风使用振动膜并用作电容器板来产生电信号变化，而动态麦克风使用移动线圈来改变磁场并产生电信号。



简单麦克风放大器

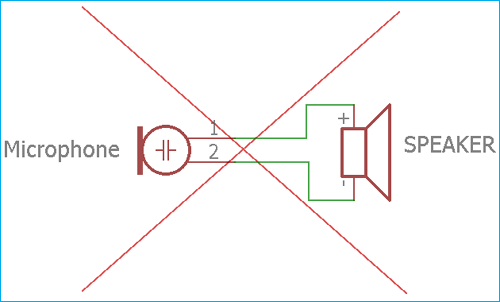

我们知道扬声器将电能转化为机械能并产生声波，我们也知道，麦克风的作用与从声音信号中产生声波的作用完全相反。所以我们能直接把麦克风和扬声器连接起来吗? 喜欢下面的图片吗？



好不，不可能。确实麦克风产生电能，但不足以驱动巨大的负载，那就是演讲者。麦克风上的电输出提供了一个很小的电流，这个电流太小了，无法从中做一些有用的事情，而且振幅也很低。另一方面，扬声器需要大幅度的大电流以产生足够的运动并产生可听见的响亮声音。



那么，解决方案是什么呢？这很容易，我们需要加一个前置放大器，可能是功率放大器，或者两者兼而有之，以产生有用的东西，并从输出扬声器产生更大的声音。



在这个项目中，我们将使用LM386功率放大器的小型麦克风放大器这足以从½瓦、8欧姆的扬声器中产生响亮的可听声音。如果您对放大器感兴趣，请查看我们的其他放大器音频放大器电路一个简单的放大器电路也可以用晶体管构成而不使用任何放大器IC。



必需的组件

我们需要以下东西来制作简单麦克风放大器-

1. LM386型
2. 10uF/16V电容器
3. 470华氏度/16V
4. 0.047uF/16V Polystar Flim电容器
5. 10R¼瓦
6. 12V电源装置
7. 8欧姆/0.5瓦扬声器
8. 胶囊式或驻极体麦克风
9. .1uF电容器
10. 10k 1/4^第瓦特电阻器
11. 面包板
12. 连接线

如果你对Vero板感兴趣，还需要以下东西-

1. 烙铁
2. 焊丝
3. Vero板。



电路图

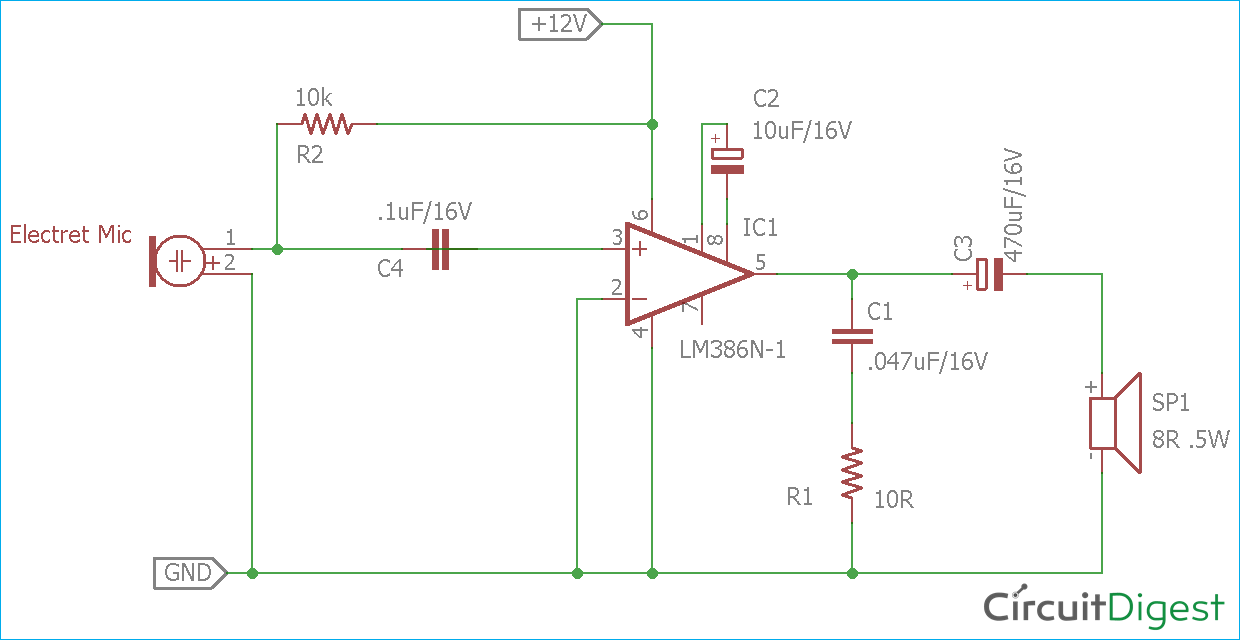

的示意图简单的麦克风到扬声器电路如下所示——

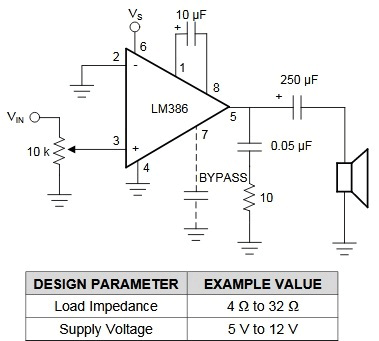

电路与图中所示完全相同德州仪器LM386数据表我们去掉了10k的电位器部分，并增加了麦克风放大器的额外偏置电路。



在电路图中，放大器显示了各自的引脚图。放大器将根据输入在输出端提供200倍的增益。引脚1和引脚8之间的10uF电容器负责放大器的200倍增益。我们在电路结构中没有改变放大器的增益。此外，250uF电容器连接在扬声器两端。我们改变了数值，使用了470uF的电容器，而不是250uF的。有一个0.05uF的电容器和一个10R的电阻器。这种RC组合被称为缓冲器或箝位电路，用于保护放大器免受扬声器产生的反EMF的影响。我们使用了一个常见但相近的0.047uF值，而不是0.05uF。其他电路和连接在我们的结构中保持不变。



此外，功率放大器可以驱动从4欧姆到32欧姆的宽范围负载，并且可以使用5V到12V供电。我们需要小心这个额定值，否则我们可能会损坏功率放大器或输出扬声器。



LM386音频放大器IC

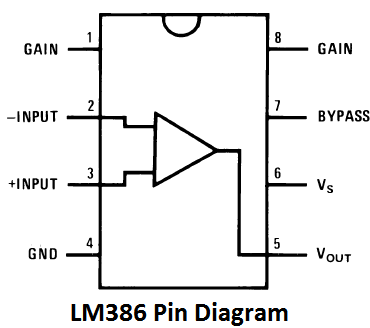

要在试验板中连接IC或在veroboard中焊接，我们需要知道功率放大器IC LML386的引脚图。引脚和引脚描述LM386音频放大器IC如下所示。



引脚1和8:这些是增益控制PIN，内部增益设置为20，但可以通过在PIN 1和8之间使用电容器将其增加到200。我们使用了10uF电容器C3以获得最高增益，即200。通过使用合适的电容器，可以将增益调整到20到200之间的任何值。



引脚2和3：这些是声音信号的输入PIN。引脚2是负极输入端子，与接地相连。引脚3是正输入端子，声音信号在该正输入端子中被馈送以被放大。在我们的电路中，它通过一个100k电位计RV1。电位计充当音量控制旋钮。



引脚4和6：这些是IC的电源引脚，用于的引脚6为+Vcc，引脚4为接地。电路可以用5-12v之间的电压供电。



引脚5：这是输出PIN，我们从中获得放大的声音信号。它通过电容器C2连接到扬声器，以过滤直流耦合噪声。



引脚7：这是旁路端子。它可以保持开路，也可以使用电容器接地以保持稳定性



IC由8个引脚组成，引脚-1和引脚-8是增益控制引脚。在示意图中，10uF电容器通过引脚1连接到引脚8。这两个引脚设置放大器的输出增益。根据数据表设计，10uF电容器连接在这两个引脚之间，因此放大器的输出固定为200x。了解有关使用的详细信息此处为LM386音频放大器IC.



驻极体麦克风

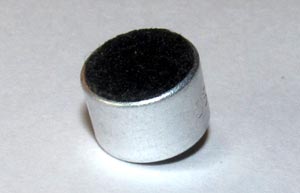

现在在输入部分，我们使用了驻极体麦克风。驻极体麦克风使用胶囊内的静电电容器。它广泛用于录音机、手机、手机以及基于麦克风的耳机、蓝牙耳机。

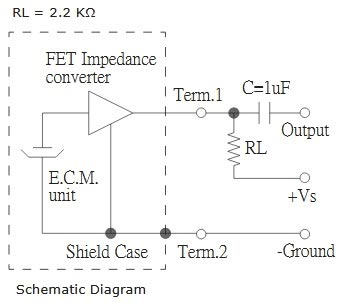

驻极体麦克风由正极和接地两个电源引脚组成。我们使用的是CUI公司的驻极体麦克风。如果我们看到数据表，我们可以看到驻极体传声器的内部连接。



驻极体麦克风由基于电容器的材料组成，该材料通过振动改变电容。电容会改变场效应晶体管或场效应管的阻抗。FET需要通过使用外部电阻器的外部电源进行偏置。RL是负责麦克风增益的外部电阻器。我们使用了10k电阻器作为RL。我们需要一个额外的组件，一个陶瓷电容器，来阻挡直流电并获取交流音频信号。我们使用了.1uF作为麦克风直流阻断电容器。总电阻驻极体麦克风内部的负载为2.2K.

要了解有关麦克风的详细信息，请参阅MIC是如何在电子电路中使用的.



发言者

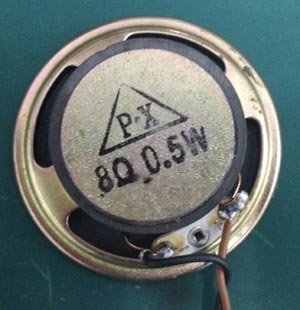

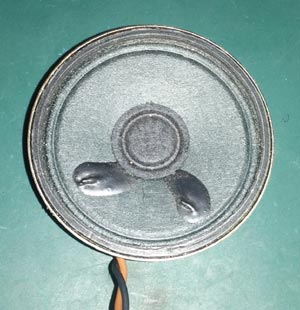

对于扬声器，我们使用了8欧姆，0.5瓦的扬声器。我们可以在下图中看到扬声器-

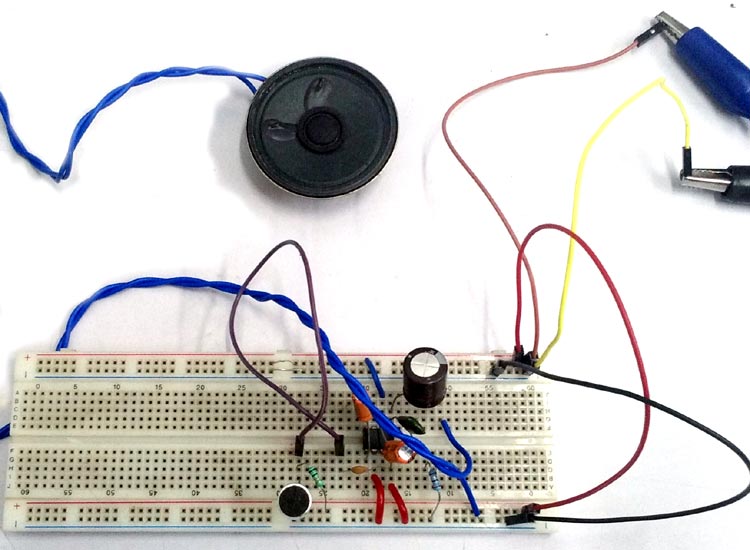

我们在试验板上构建了音频画外音电路-



电路的工作很简单，可以从LM386 IC引脚的引脚描述中理解。电路的完整工作在视频如下所示。



需要记住的要点

为了电路的不间断工作，请注意以下几点-

1. 在Veroboard中构建电路。PCB是一个不错的选择。
2. 拆下R2并使用电位计调整麦克风的增益。
3. 在扬声器上连接一根长电线，并使其与麦克风保持较大距离。反馈会更低。
4. 使用额外的滤波器来获得干净的声音输出。
5. 使用合适的低纹波电源装置。
