简单白噪声发生器电路

每个电路设计者都使用不同的技术来消除电路设计中的噪声。在构建任何专门与音频或电力电子设备，但今天，我们将制作一个会产生噪音的电路。一种特殊类型的噪声，表示为白噪声.



什么是白噪音？

白色一词来自白光。白光是所有密度相等的光的混合物。就像白光是所有光的混合物一样，白噪声是具有不同频率的相等密度的随机信号。但是白光和白噪声是有区别的。外观为白色的光不具有平坦的功率谱密度，而白噪声具有恒定的功率谱浓度。



白噪声的一个简单例子是，当收音机没有捕获任何电台时，我们可以听到白噪声。在这个项目中，我们将建立简单白噪声发生器电路使用一个晶体管、两个电阻器、一个齐纳二极管和电解电容器。



白噪声发生器的使用

白噪声有广泛的用途。

1. 它被广泛用于音乐制作。
2. 白噪声对于获得电路的脉冲响应是有用的。它是电子工程的一部分。
3. 白噪声具有随机频率，因此我们可以从白噪声中生成随机数。
4. 它也有医疗实施。白噪声用于耳鸣治疗。
5. 声音和声学工程师在音乐会或其他表演场所使用白噪声来平衡声音均衡。



必需的组件

为了制造这种白噪声发生器，我们需要以下物品-

1. BC108晶体管。
2. 10V齐纳二极管（1N4740A）
3. 68k电阻器
4. 6.8k电阻器
5. 4.7uF 35V电解铝电容器
6. 三个单槽公头
7. 小型覆铜板或覆铜板
8. 烙铁
9. 焊丝
10. 输出电压在26V到30之间的任何电源。



晶体管BC108



这是主晶体管。为此，我们选择了BC108，另一个优选的选择是2N3643。尽管任何具有相同额定值的等效晶体管都可以正常工作。

与BC547或类似产品中的典型塑料体相比，具有TO-18金属罐封装的晶体管在电子产品中非常常见。BC108是一种NPN硅平面外延晶体管具有25伏集电极-发射极电压、30伏集电极基极电压和5伏发射极-基极电压以及200mA连续集电极电流。

下图给出了引脚图-



齐纳二极管

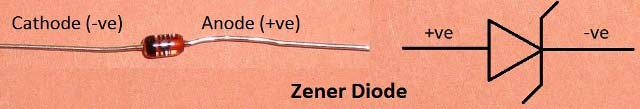

另一个重要部件是齐纳二极管，它是噪声发生器电路的重要组成部分。我们需要检查二极管的极性，否则，电路将无法工作。

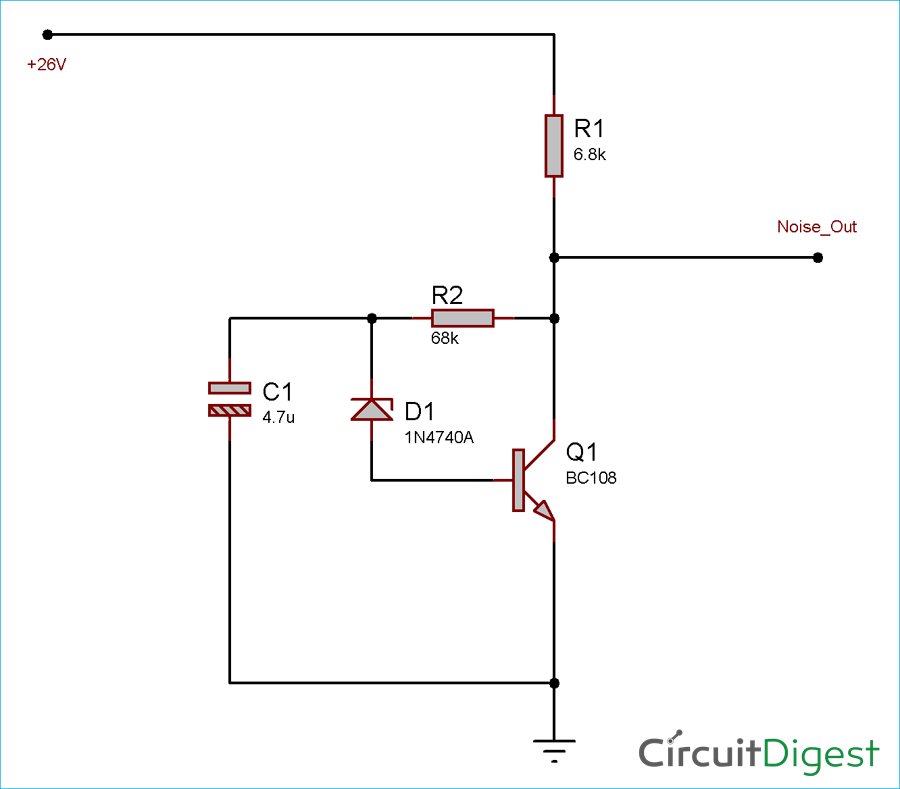

简单白噪声发生器示意图



电路很简单。有一个输出引脚用于噪声输出，两个引脚用于电源Vin和GND。



白噪声发生器电路的工作

晶体管BC108通过10V齐纳二极管获得偏置电流，该二极管与晶体管基极反向偏置。10V齐纳二极管充当噪声源。另外两个电阻器被连接用于电流控制。4.7uf电容器作为滤波电容器工作。电路需要相当高的电压来在输出端提供噪声。我们提供了26V作为电路的输入电压。

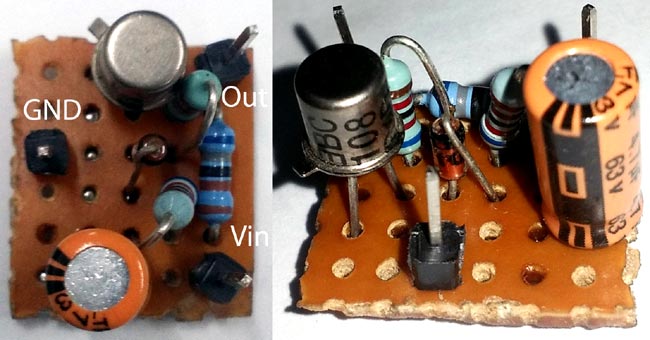

我们在一个小画板上绕了一圈。



测试电路

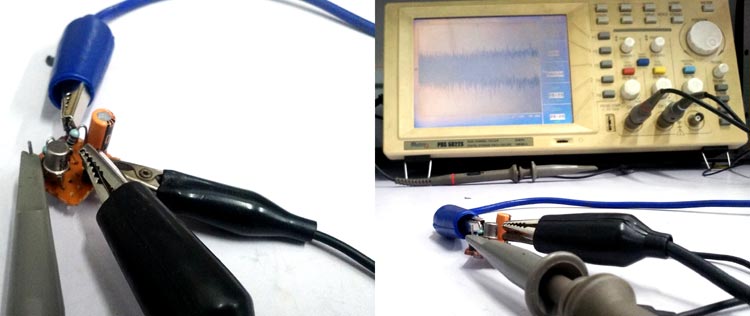

我们在电路的输出端连接了一个示波器，以查看噪声输出水平。



我们还可以在最后给出的视频中看到电路的噪声输出水平在视频中，我们可以看到波浪提供了高频噪音。

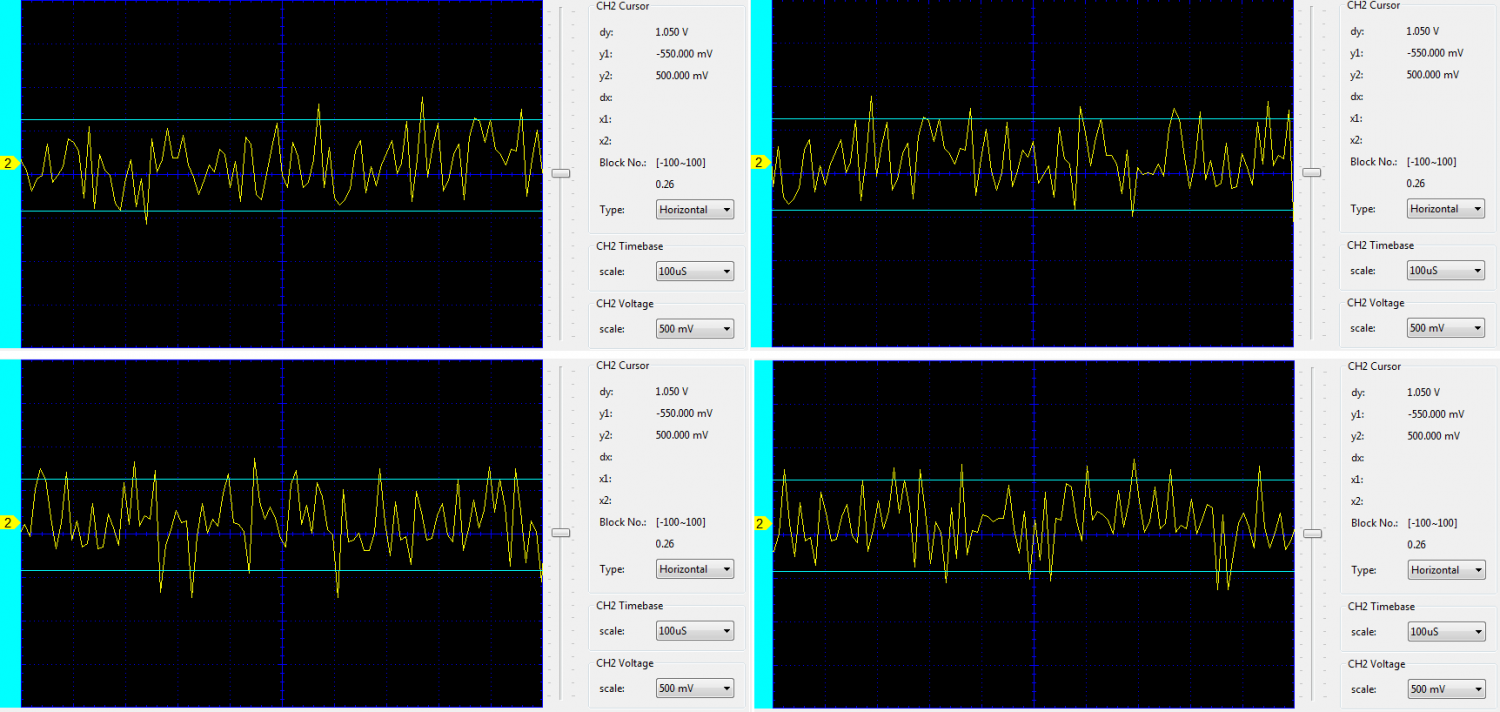

我们还捕捉到了随机时间的信号。



在上面的图像中，我们在四个随机时间捕捉到了噪声信号。我们可以看到，在这四个信号中，有不同的频率波可用。我们将示波器捕获定时设置为100uS，并将分频设置为500mV。我们还将光标设置为1V pk到pk，我们可以看到电压幅度非常稳定。



重要的笔记

1. 在PCB板上制作电路。
2. 确保迹线的长度较短。
3. 使用干净的电源。嘈杂的电源可能会影响输出。
4. 注意齐纳二极管的方向。
5. 添加一个放大器，使噪音可以听到。
