峰值检波器电路

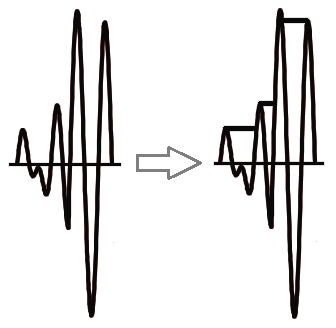

峰值检测器电路用于在快速变化的波形中找到峰值振幅。峰值检测器通常用于声音测量应用中，以找到特定区域或地方的最大声音水平，这有助于确定该地方的最大响度水平。因此，像这样，有许多应用中使用了峰值检测器电路。对于基本峰值检测器电路，我们甚至不需要任何复杂的电子元件。A.简单峰值检测器电路可以通过使用二极管和电容器来构建。



基本峰值检测器电路

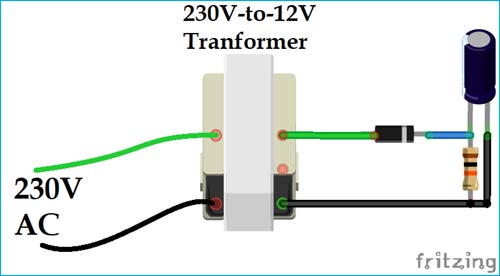

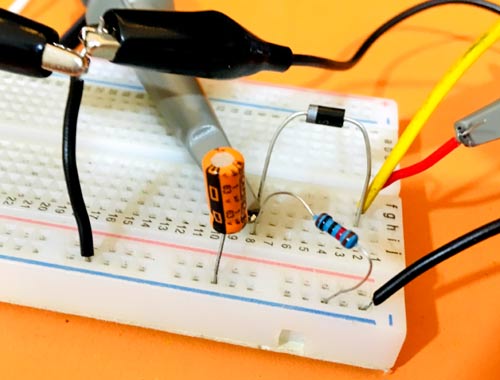

基本峰值检测器电路是二极管和电容器串联的连接。在我们的电路中，我们从220v至6v降压变压器二极管置于正向偏置条件下，示波器探头连接在二极管和电容器之间进行输出。以下是基本峰值检测器电路.

在信号的正半周，二极管将被正向偏置，并允许电流通过。同时，电容器开始充电到输入信号的峰值，直到二极管保持正向偏置。

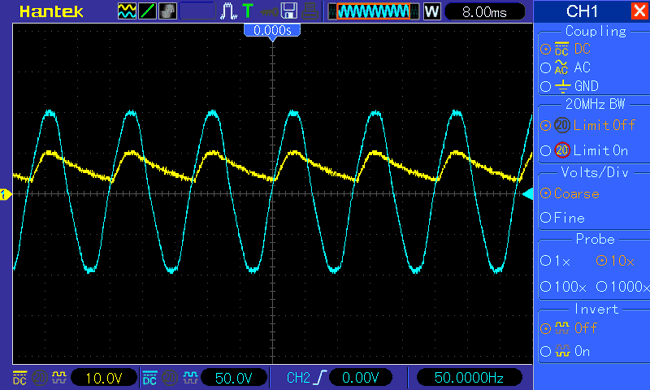

现在，在信号的负半周，二极管被反向偏置，此时电容器保持前半个周期的峰值。因此这被称为峰值检测器并且输出波形将看起来像下面给出的图像，



实际上，输出是通过连接到电路的一些负载获得的。因此，当输入信号减少时，电容器开始通过负载R放电<sub>L.要保持电容器的电荷并减缓电容器的放电，请选择负载R_L价值极高。

电路的输出将定义为

五、输出=伏在-五D



其中V_在是输入信号电压和V_D是二极管两端的电压降。在这里，在输出波形中，你可以看到，由于电路中二极管上的电压降，峰值向下移动。因此，二极管的电压降降低了电路的效率，为了改进设计，我们将使用运算放大器。

为了检测输入信号的负峰值，在反向条件下连接二极管。

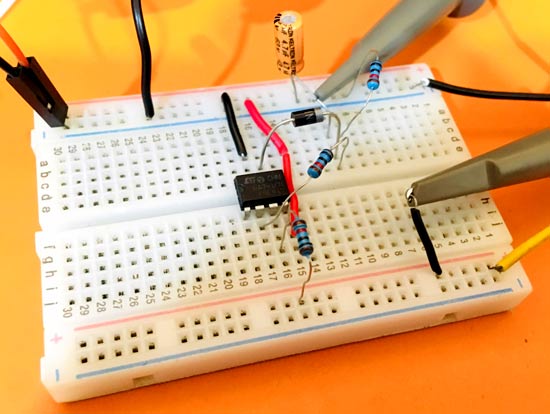

基于运算放大器的峰值检测器电路

基于运算放大器的峰值检测器电路是对基本峰值检测器电路的修改，用于消除二极管两端的电压降。每当施加的输入电压信号大于二极管的阈值电压时，二极管将被正向偏置，并充当闭合开关。这里，二极管连接在反馈中，因此该电路作为缓冲电路工作。因此，施加到运算放大器的正端子的任何输入都将在输出端子处被接收。



所需材料

• 示波器
• LM741-运算放大器IC
• 二极管-1N4007
• 电阻器（10k）-3个。
• 电容器（4.7uf）-1个。
• 面包板
• 跳线

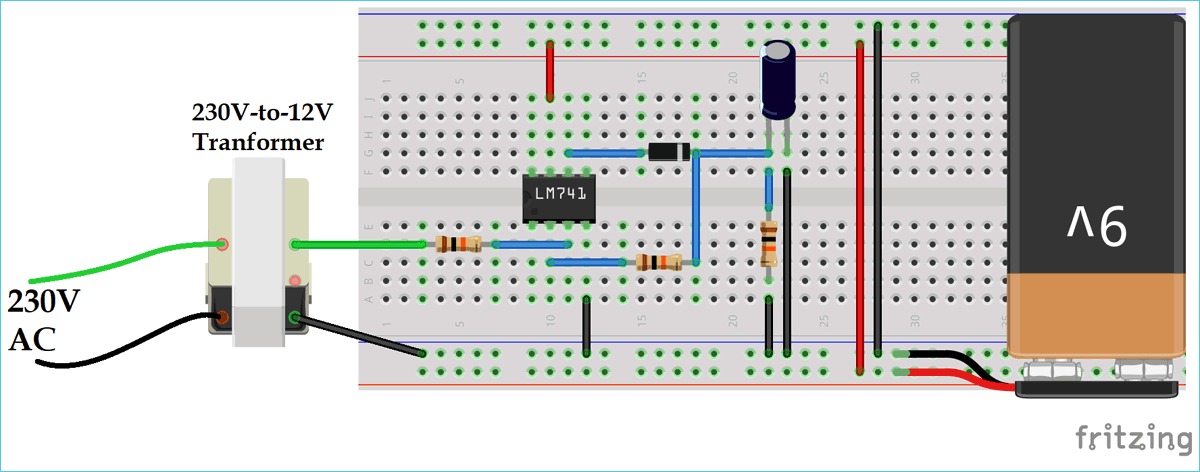

电路图



基于运算放大器的峰值检测器电路的工作

在第一个正半周期中，运算放大器输出为高电平，因此二极管正向偏置。同时，电容器充电到输入信号的最高峰值。在这里，电路作为电压跟随器缓冲电路.

在第一个负半周期中，运算放大器输出为低电平，因此二极管将被反向偏置。因此，直到二极管再次被正向偏置，电容器保持输入信号的峰值。在二极管的这种反向偏置状态下，运算放大器处于开环状态并进入饱和状态，因此电容器开始向R放电_L这就是为什么你会在信号的负周期中看到斜率的下降。

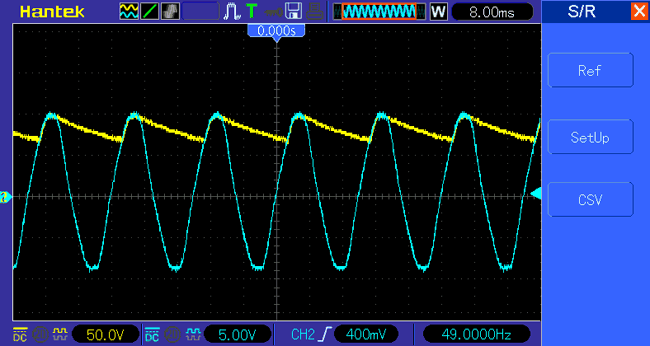

的输出波形基于运算放大器的峰值检测器电路如下所示：
