使用晶体管进行低音和高音控制的立体声音频前置放大器电路
通常情况下，我们需要控制音频信号的低音、高音和音量，然后再将其通过放大级…
很多时候，我们需要控制低音、高音和音量在通过放大级之前，对我们的音频信号进行放大，以防止声音失真。在音频信号进入主扬声器放大器之前对其进行放大的电路被称为音频前置放大器。使用音频前置放大器可确保良好的音频质量，并在将音频信号馈送到放大器/低音炮/家庭影院系统之前，将其用作主要音频电路/设备，从而提供修改音响系统的选项。此外，我们可以控制低音和高音用于不同的歌曲，并对我们的音频系统进行广泛的控制。这种提供低音和高音控制的电路也被称为BT电路板。我们之前已经构建了一个简单的Mono使用晶体管的音频前置放大器，在本文中，我们将构建立体声前置放大器电路具有低音和高音控制功能。
前置放大器电路可以使用晶体管或运算放大器IC来设计，这两种设计都有一定的优点和缺点，尽管两者实际上都能很好地工作并提高音质。在本文中，我们将构建晶体管前置放大器看看它是否有效。
前置放大器电路所需的部件
我们的立体声前置放大器将具有双通道。每个声道的音量、低音和高音都可以使用电位计独立控制；因此，它可能看起来像面包板上的许多组件，但它们都是简单的组件，应该很容易获得。音频前置放大器电路所需材料清单如下。
ding="0" cellspacing="0">| 组件名称 | 价值 | 量 |
| 电位计 | 47万 | 6. |
| 电容器 | 103磅/平方英尺 | 4. |
| 电容器 | 104磅/平方英尺 | 2. |
| 电容器 | 222磅/平方英尺 | 2. |
| 电容器 | 10华氏度/25伏 | 4. |
| 电容器 | 47华氏度/25伏 | 4. |
| 电容器 | 1000华氏度/25伏 | 1. |
| 电阻器 | 15公里 | 2. |
| 电阻器 | 10公里 | 6. |
| 电阻器 | 1公里 | 4. |
| 电阻器 | 5.6万 | 2. |
| 电阻器 | 47万 | 2. |
| 电阻器 | 2.7万 | 2. |
| 电阻器 | 100欧姆 | 1. |
| 可变电阻器（电位计） | 2公里 | 2. |
| 齐纳二极管 | 12伏（英寸4742a） | 1. |
| 晶体管 | 2sc1815或C1815 | 4. |
基于晶体管的双通道立体声BT电路图
完整的双通道前置放大器电路图由两个单声道电路组成，组合形成一个立体声电路，如下图所示。正如你所看到的，左声道音频和右声道音频通过电路的两个部分馈送，我使用了3个单声道47k电位计来控制音量、低音和高音。3.5毫米插孔的音频源通过（低音）电位计的15k电阻器和电位计的另一个引脚作为输入，该引脚通过1k电阻器接地，用于低频。对于高音（高频），声音信号通过222PF（聚酯电容器）到达47k电位计，并通过103pf和10uF电容器接地至音量电位计。
该电路的主要部件是2015年2月 晶体管它是一种通用的NPN晶体管，通常用于音频放大并用于音频驱动前置放大器。2SC1815晶体管如下图所示
硅外延NPN晶体管由东芝公司制造，通常采用TO-92封装，如下所示。2SC1815 NPN晶体管的重要技术规格如下所示。
- 它的Vceo=50v
- 集电极电流IC=150mA
- Ta=25℃时的绝对最大额定值，
- 集电极基极电压Vcbo 60V
- 集电极-发射极电压Vceo 50 V
- 发射极基极电压Vebo 5v
- 通用NPN晶体管
- 直流电流增益（hFE）70至700
- 集电极连续电流（IC）为0.15A
- 转换频率：80MHz
- 集电极功耗PC=400mW
有关晶体管的更多详细信息，包括其特性图，请参阅2SC1815产品介绍
我们为电路的每个部分使用2个晶体管作为双级放大配置，使用来自VCC的560k电阻和来自接地的47k电阻分压器电路，用于将功率/增益连同来自音量电位计的通过10uF电容器的音频信号一起提供给第一晶体管的集电极。在发射极中，有一个2k可变电阻器与电容器47uF和1k电阻器连接，用于频率选择和音频澄清，第一晶体管的基极与第二晶体管的集电极连接，用于将来放大。最后，输出来自第二个晶体管的发射极，通过一个47uF电容器，该电容器具有2.7k和1k电阻器，来自GND，用于噪声过滤。
在Breadboard上构建前置放大器电路

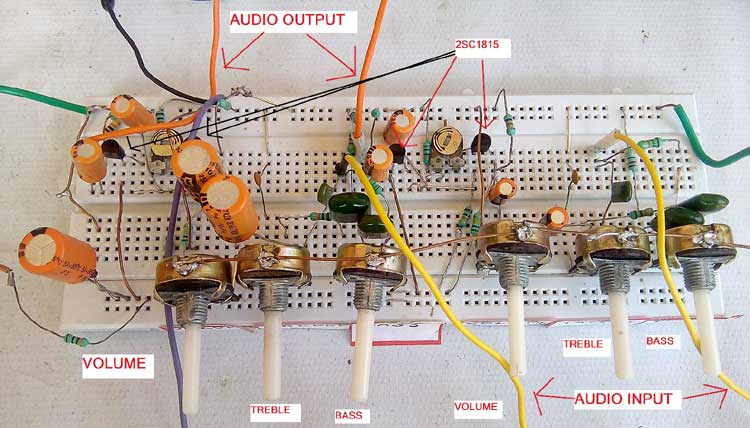

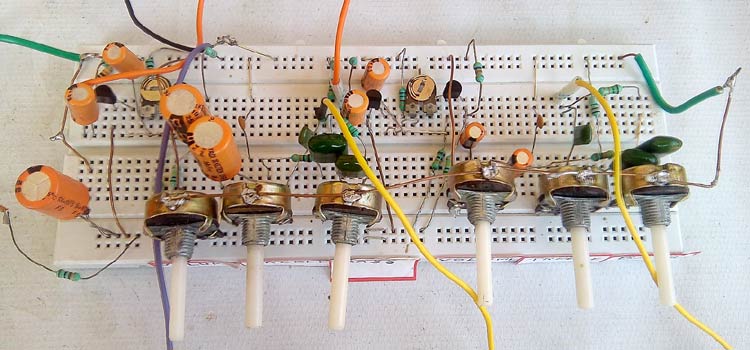

由于前置放大器电路不涉及高电流，我们可以在试验板上构建电路。我的面包板连接如下所示。为了便于理解，我也在零件上做了标记。

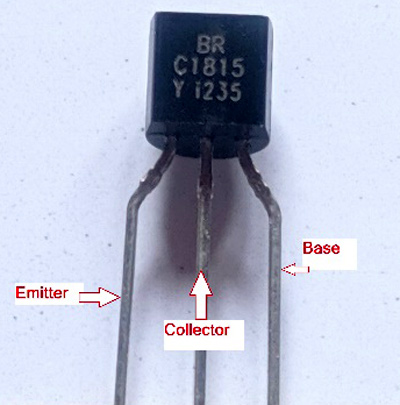

您可以简单地按照上面的电路图来构建自己的电路。我们电路中最重要的部件是C1815 NPN晶体管。晶体管的引脚输出如下所示
一旦电路构建完成，您就可以直接使用音频源对其进行测试。请记住，这是一个音频前置放大器电路，而不是放大器本身。因此，您必须将前置放大器的输出连接到音频放大器，然后再连接到扬声器系统。为了测试这个项目，我使用了我们在上一个教程中构建的LA4440音频放大器板。你可以使用你选择的任何放大器板，你也可以建立自己的音频放大器电路根据您的应用程序的要求，具有不同的功率水平。
下面的视频演示了音频前置放大器的完整工作原理。我希望你能理解本教程并学到一些有用的东西。如果你有任何问题，请在我们的论坛或者使用下面的评论部分。
