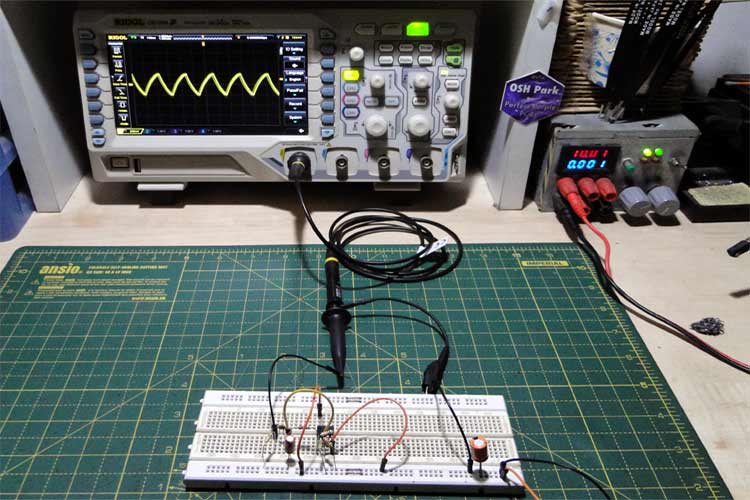

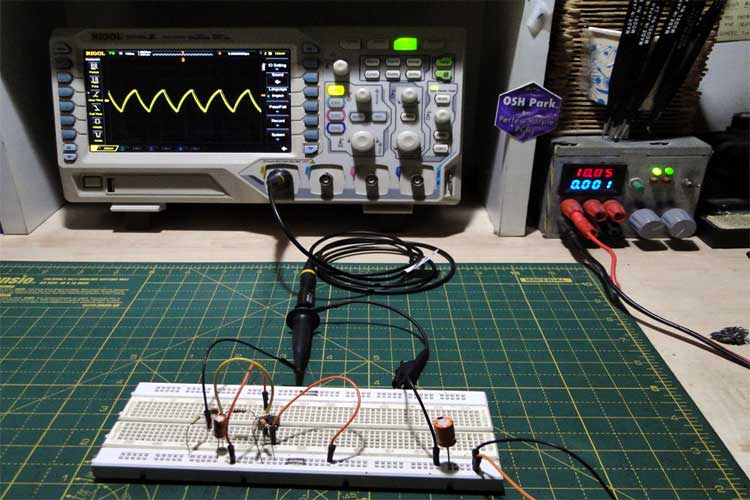

使用运算放大器的三角波发生器电路

函数发生器或波形发生器是电子设备的一个组成部分，用于产生各种波形，如正弦波、方波、锯齿波等。我们已经设计正弦波发生器电路,方波发生器电路和锯齿波发生器电路。现在，在本教程中，我们将向您展示，如何设计三角波形发生器电路使用运算放大器和一些基本组件。

三角波由一个不断上升的斜坡和一个不断下降的斜坡组成，波浪就像一个绘制不好的山脉。

三角波发生器用于晶体管曲线跟踪器、PWM控制器、D类放大器和音调发生器等多种用途。

所需零件

• 1x LM358或类似运算放大器
• 3x 1K电阻器
• 1x 10K电阻器
• 1x 100K电阻器
• 1x 1nF陶瓷电容器
• 1x 1uF电解电容器

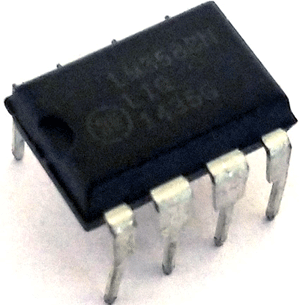

运算放大器LM358

运算放大器也称为电压比较器。当非反相输入（+）的电压高于反相输入（-）的电压时，比较器的输出为高。如果反相输入端（-）的电压高于非反相端（+），则输出为LOW。了解更多关于运算放大器在此工作.

LM358是双低噪声运算放大器其内部具有两个独立的电压比较器。这是一款通用运算放大器，可以配置为多种模式，如比较器、加法器、积分器、放大器、微分器、反相模式、非反相模式等。要了解有关LM358的更多信息，请访问LM358作为放大器和比较器的各种电路

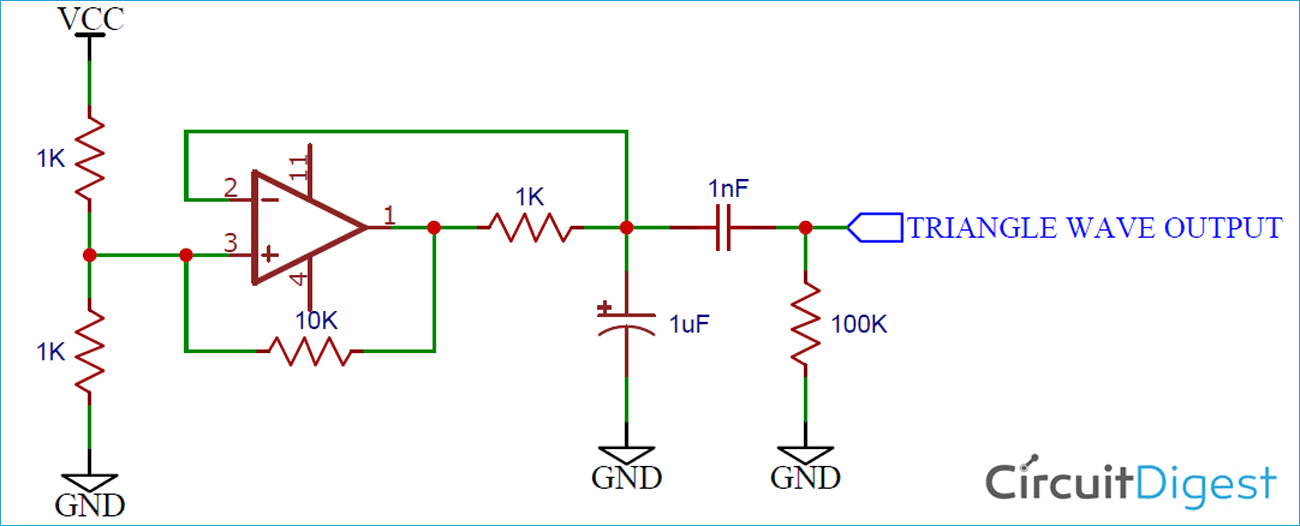

电路图

的示意图运算放大器三角波发生器如下所示：

三角波发生器的工作

这个电路是使用单个运算放大器作为比较器的张弛振荡器的一个简单例子。

首先，让我们假设电容器已放电。这使反相输入处于低于非反相输入的电压，非反相输入是来自电阻器分压器的电源电压的一半。

输出变高，直到电容器电压超过电源电压的一半，此时反相输入端的电压大于非反相输入端。然后输出变低，使电容器放电。同时，10K电阻器起到磁滞的作用——当输出变低时，分压器的底部支路现在有一个1K和一个10K并联，这降低了总电阻并降低了参考电压。

磁滞电阻器和电阻器分压器的值可以改变以增加或减少频率。

运算放大器的输出然后被AC耦合，以产生具有相等正和负摆幅的信号。这个信号可以很容易地放大。

因此简单三角波发生器可以使用单个运算放大器和几个分立组件来构建。
