交流至直流12V LED灯带驱动电路

在这篇DIY项目文章中，我们将构建一个简单、经济高效、功能强大的LED驱动电路这对于为具有100个或甚至200个LED的整个12V灯串通电可能是有用的。因为有很多led驱动程序项目我们在网站上介绍过，这是一个非常迷你的版本，只能用于照明LED灯带。



笔记：除了点亮led灯带外，请不要使用此电源，因为这不包括任何类型的输入保护和EMI过滤。该设备使用起来非常危险，因为它使用230VAC直流电源以隔离的方式转换12V输出。它只有输出短路保护，仅此而已。



交流到直流LED条形驱动器所需的组件

din

量	组成部分	议论
1.	百万分之十	桥式整流器
2.	470万欧姆	0.25瓦
1.	285吨	交流/直流转换器
1.	22uF/400V
1.	UF4007型	超快塑料整流器
1.	SMBJ160A型	TVS二极管
1.	变压器	自制或购买，给出说明
1.	第817页	光电耦合器
1.	1公里	0.125瓦
1.	210转	0.125瓦
1.	SB380磅	可以使用任何3A 80V肖特基二极管
1.	22小时	0.25瓦
1.	470pF 200伏	任何封装/SMD或TH
1.	TL431型
1.	100nF 50伏	任何封装/SMD或TH
1.	43.2万	0.125瓦
1.	11.3万	0.125瓦
1.	Veroboard公司

g="0" cellspacing="0" style="width:553px">

变压器结构

大多数情况下，变压器的参数与我们的设计参数完全相同。所以，在这里，我们将根据电路设计的要求设计我们自己的变压器。以下是变压器结构示意图-

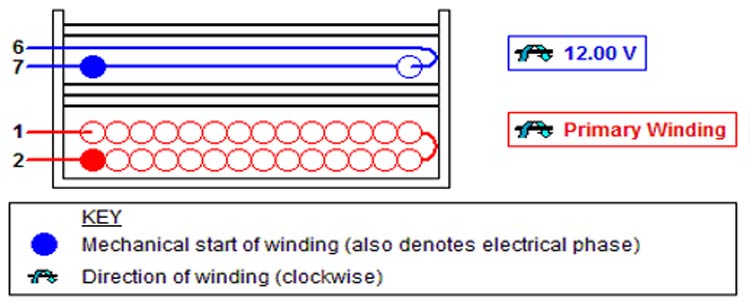

机械原理图-

变压器结构所需材料

以下是变压器结构所需的材料-

项目	描述
1.	核心：EE22，3F3，为346 nH/T²的ALG提供间隙
2.	Bobbin：通用，5 pri.+5秒。
3.	阻隔胶带：聚酯薄膜[1密耳（25µm）基底厚度]，8.45 mm宽
4.	清漆
5.	电磁线：34 AWG（0.16 mm），可焊接双涂层
6.	三芯绝缘电线：24 AWG（0.55 mm）

要建造变压器，请获取Bobbin公司以及上述材料。请使用以下步骤–

• 先从针脚2开始，绕85圈。
• 电线应为第5项的1线，即34AWG铜线，确保其为可焊接双面涂层。
• 现在从左到右慢慢进入第二层。缠绕方向总是顺时针。
• 在第一层结束时，继续从右向左缠绕下一层。
• 在最后一层上，将绕组均匀地分布在整个线轴上。在引脚1上完成此绕组。添加3层绝缘胶带，这是列表的第三项。
• 启动次级绕组。从引脚7开始，缠绕8圈项目6的单线。
• 将绕组均匀地分布在整个线轴上。缠绕方向总是顺时针。
• 在引脚6上完成此绕组。加两层胶带。
• 组装并固定半芯。
• 均匀浸渍变压器，不要用真空浸渍。

有关变压器结构的更详细解释，请查看上的文章如何设计自己的变压器.

交流到直流LED灯带驱动器电路图

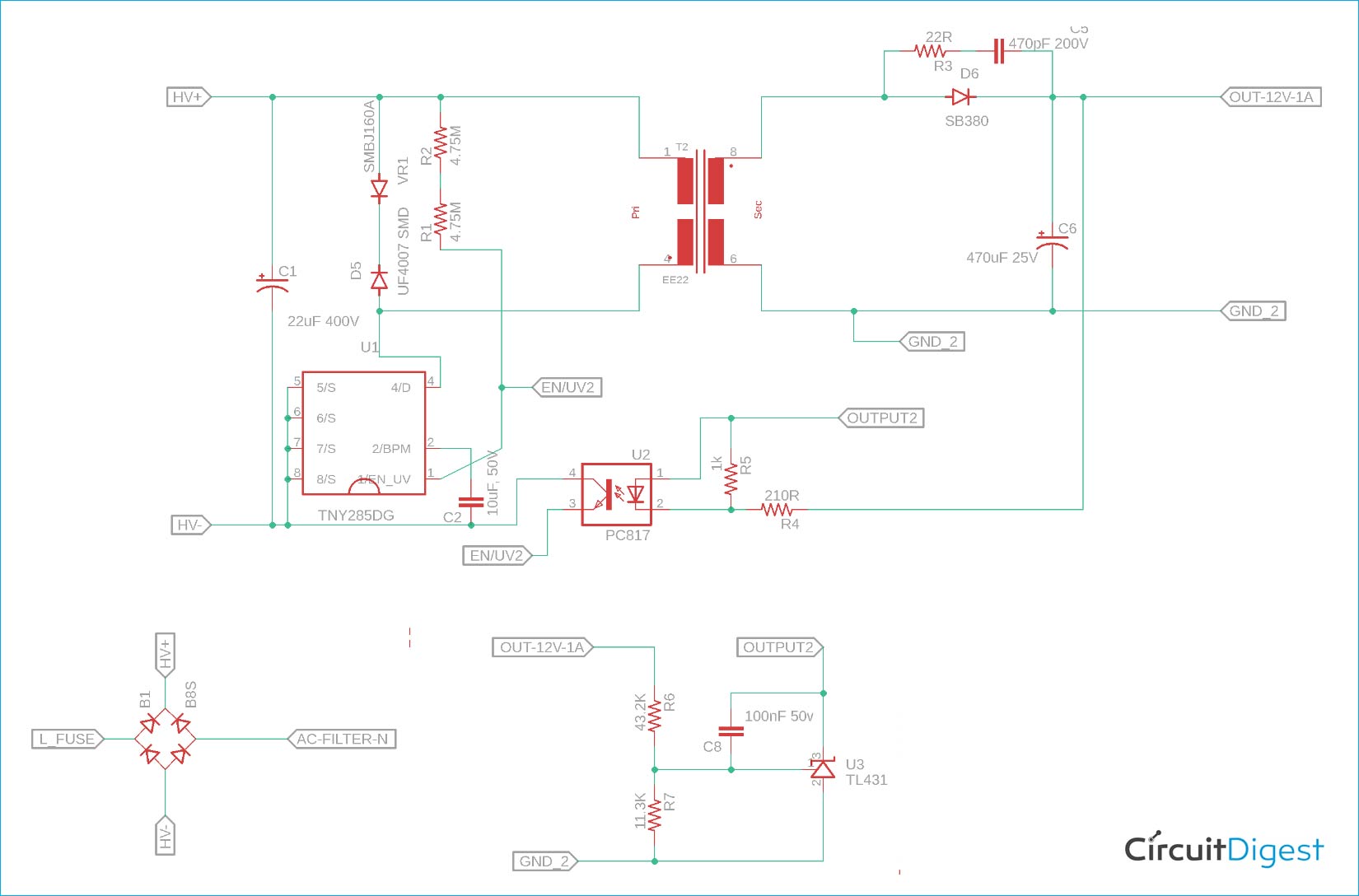

用于构建12V LED灯带驱动电路如下所示：

在描述LED条形驱动器，了解电路的工作原理是至关重要的。这个电路非常危险，需要完全封闭。然而，为了便于理解，它是使用裸Veroboard完成的。但在此之前，让我们探讨一下电路操作-

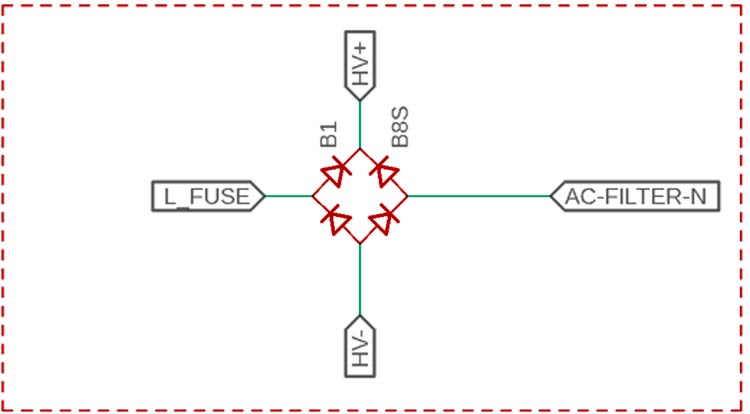

这是一个裸露的二极管桥式整流器电路，用于将交流输入转换为直流。

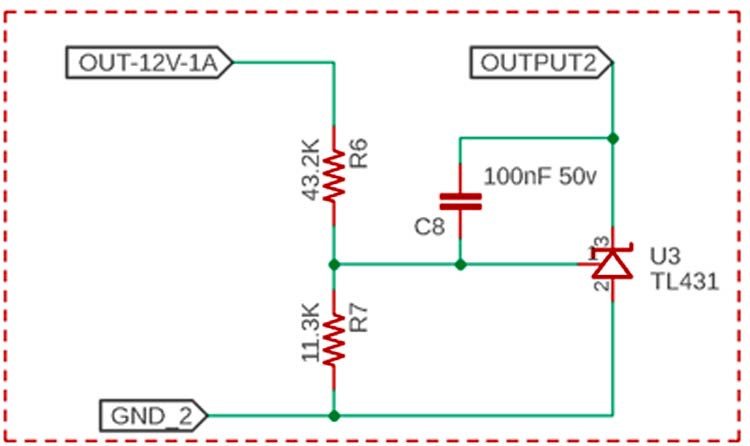

这是“反馈”部分。使用R6和R7来设置电压。TL431型是一个可配置的齐纳二极管，它控制反馈部分。

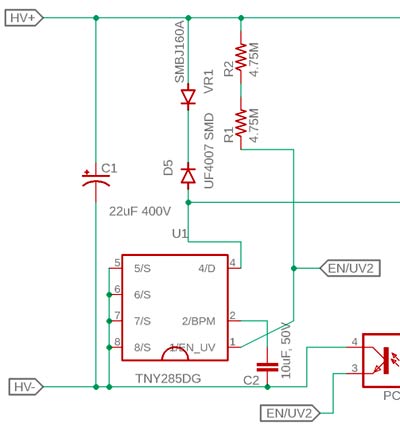

这是主要部分。C1电容器是输入端上的反馈电容器。这个285吨是驱动变压器的主控制器。这在125kHz的非常高频的开关中起作用。C2用于U1的内部使用。R1和R2是串联的两个电阻器，用于感测欠电压锁定，如果输入电压较低，U1将跳过开关。D5和VR1用于保护U1免受变压器巨大漏电感产生的瞬态的影响。这两个二极管非常重要。

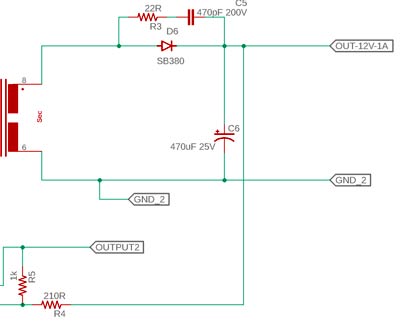

这个SB380磅是3A 80V肖特基二极管并且任何相同额定的肖特基二极管都将工作。RC缓冲器R3和C5用于保护二极管免受高瞬态变化的影响。C6是具有470uF25V电压的输出电容器。这个第817页是光耦合器用于反馈传感。

测试LED驱动器电路

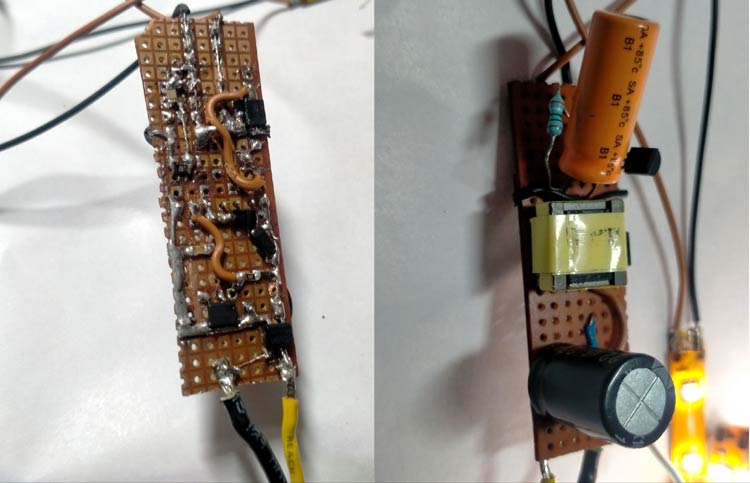

电路焊接在虚线的Veroboard中。这是一个高电压项目，因此在PCB上进行了大量的导线隔离。为了安全起见，最好使用PCB。一切就绪后，我首先用万用表测量输出电压，在确认输出电压后，我连接了LED条，如下图所示：

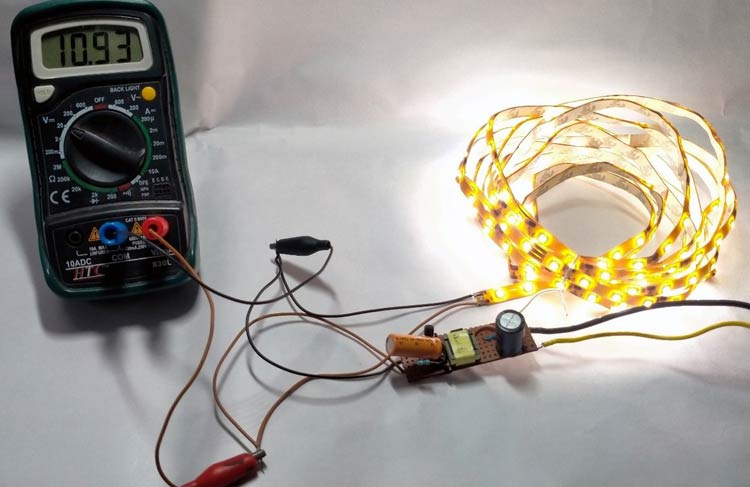

该项目的工作情况如下面的视频所示。希望你理解这个项目并喜欢学习。如果你有任何疑问，可以在评论区或我们的论坛.
