根据需求,市场上有不同类型的电路设计软件,如easy、Everyccircuit、Eagle等。但选择最好的设计软件来设计原理图和仿真是非常重要的。因此,这些电路设计工具配备了一些关键功能,如原理图捕捉、PCB设计原理图、Spice仿真、内置原理图等。那么,你是PCB设计的初学者吗?因此,您需要一个免费可靠的电路设计软件,那么EasyEDA是满足您所有需求的最佳工具,因为它是一个免费的电路设计/PCB设计软件。所以这就是成为世界上用户最爱的原因!本文概述了面向工程专业学生的EasyEDA工具。


什么是EasyEDA?

EasyEDA是一种专门用于工程项目电子电路设计的PCB设计与仿真在线工具。为了设计所有这些,我们需要登录,否则请注册EasyEDA网站。此在线工具支持任何操作系统,如Windows、Linux或Mac,以及任何浏览器,如Internet Explorer、Firefox、Chrome或Safari。一旦电路设计完成,如果任何组件或连接错位,我们也可以多次编辑,因为数据可以存储在网站上。因此,设计的文件可以随时访问。因此,这个工具每天都有几个功能,所以这个工具对初学者和工程师都很有帮助。

EasyEDA的基础/功能

EasyEDA的主要功能包括以下内容。

  • 这个工具非常简单,用户友好,更容易绘制电路,功能强大
  • 可以进行原理图捕获
  • PCB布局
  • 它可以在任何设备上随时随地操作
  • 实时团队合作
  • 可以进行在线共享
  • 可以设计数百个开源项目
  • 脚本支持
  • 数以百万计的免费图书馆
  • 集成印刷电路板制造
  • 组件选择可以通过直接链接轻松完成
  • 开源设计
  • 适用于PCB所有制造过程的单一工具
  • 模拟
  • 图书馆的自动升级
  • 免费或低成本订阅

EasyEDA中的电路设计步骤

以下步骤用于在EasyEDA中设计电路。

  • 用于PCB设计的EasyEDA入门
  • 设计原理图
  • 检查连接
  • 模拟电路
  • 保存电路后,点击屏幕顶部的“绿色按钮”进行模拟,然后选择“运行文档”。
  • 通过EasyEDA转换PCB布局
  • 与其他工具相比的优势和劣势
  • 如何下订单
  • 结论

用于PCB设计的EasyEDA入门

EDA是电子设计自动化的缩写,是一种用于快速、轻松地设计所需PCB的工具。这个工具非常适合初学者和想要免费实验或尝试不同电路的工程师。此工具可以在线下载或运行。
首先,您需要登录EasyEDA网站,如https://easyeda.com.

ding="async" class="size-medium wp-image-40855" src="https://uploads.9icnet.com/images/aritcle/20230518/EasyEDA-Tool-300x160.png" alt="EasyEDA Tool" width="300" height="160" sizes="(max-width: 300px) 100vw, 300px">
EasyEDA工具

因此,网站截图如上图所示

供您参考。之后,单击“登录”按钮登录网站。在这里,你可以简单地创建一个新帐户,否则你可以直接通过你的Gmail帐户登录。

设计原理图

通过输入登录凭据完成网站登录后,通过开始一个新项目开始处理电路图。创建新项目后,您需要进入绘图板并从所需的库中选择所有所需的零部件。如果您无法找到所需的组件,那么可以使用MORE LIBRARIES等选项来搜索所需组件。
从显示器左侧选择所有需要的组件,然后开始绘制原理图。单击所需的组件进行选择并再次单击画布以拖动该组件。

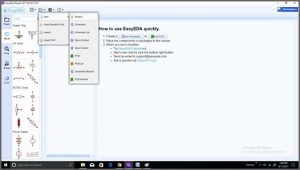

Design a Schematic Diagram EasyEDA
设计原理图EasyEDA

放置零部件后,单击Esc按钮或单击鼠标右键退出。要连接部件,接线非常重要。因此,可以通过在组件的端子之间拖动导线来完成。此外,您还可以通过单击组件来更改组件的属性,否则就是属性。在顶部菜单上,您可以找到一些也可以使用的快捷键。绘制完成后,可以将原理图与电路名称一起保存在项目文件夹中,以便轻松进行模拟。

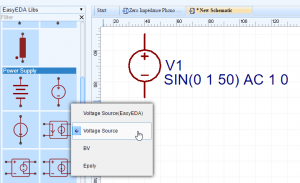

Placing the Components
放置零部件

检查连接

一旦电路设计完成,您需要交叉检查每个连接。为此,您需要在“设计管理器”选项卡上打开类似Nets的文件夹。例如,如果电路中组件的连接未正确连接,则可以生成自动警告。在设计电路时,可能会出现以下错误。

  • 部分覆盖元件的新路径接触区域。
  • 元件的接触垫重叠,因为它们看起来是连接的,但实际上并不是。
  • 不需要低估电路尺寸。减少PCB板以节省尺寸,降低设备成本以减少电路。
  • 路径与触点垂直。移动任何零部件后,可以在不进行观察的情况下压缩路径。
  • 您需要通过“设计管理器”选项卡验证轨迹始终与零部件触点的连接。

模拟电路

保存电路后,查看位于菜单顶部的绿色按钮。因此,点击模拟的绿色按钮并立即选择“运行文档”按钮。之后,您必须从可用的模拟类型中安排要运行的模拟。

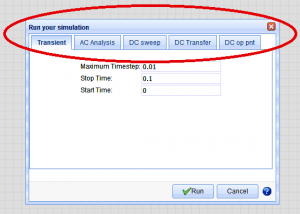

Simulating the Circuit
模拟电路

模拟完成后,我们可以注意到所选终端的图表,必须通过将探针移向该终端来选择。您可以选择探测器,将其拖向希望观察图表的末端。

通过EasyEDA转换PCB布局

一旦我们进入原理图板,然后点击选项线PROJECT TO PCB。

Conversion of PCB Layout
PCB布局的转换

当您点击它时,PCB设计板页面将打开。如果原理图上有任何组件不包含PCB迹线,则它会要求选择最合适的组件继续。根据您的观察结果选择合适的一个并点击提交。

一旦您进入PCB设计,所有使用的组件将大致分散在PCB模型板上。

按顺序连接所有需要的部件。当完成每个组件的排列时,必须在一端包括输入,而在另一端包括输出。

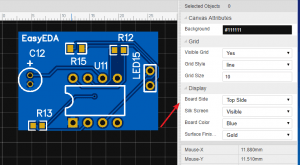

PCB Layout
PCB布局

现在,在不中断另一个线路的情况下,在PCB板上追踪浅蓝色线路,您可以执行几个循环。跟踪完成后,在FILE菜单中选择PRINT选项,以便找到PCB板跟踪。

通过选择顶层或底层等选项打印合适的图层。最后,您可以将图像打印到光滑的纸上,用于蚀刻PCB,否则您可以将模块提供给制造商进行大规模生产。

优点和缺点

这个EasyEDA的优点和缺点与其他类型的软件相比,主要包括以下内容。

优点是

  • 这种工具使用起来非常简单,而且用户友好。
  • 一个巨大的不同组件库可以让您快速绘制原理图。
  • 该工具允许您从Eagle、KiCad等其他工具下载原理图和其他文件
  • 无需安装,我们可以直接通过网络浏览器进行操作
  • 它支持所有类型的操作系统
  • 它可以通过连接到互联网从任何系统、任何地方访问,甚至可以在手机上访问。
  • 一旦服务器软件更新,该工具将自动更新并应用于所有用户。
  • 设计可以很容易地与其他客户在线共享。
  • 你可以从社区获得新的设计。

缺点是

  • 与KiCad相比,这是一个新的工具,因此需要一些时间才能获得认识。
  • 没有互联网,这个工具就无法操作。

如何下订单?

在EasyEDA网站上,您只需访问网站即可订购PCB。人们可以通过g-mail或创建一个免费帐户轻松登录。如果您使用的是桌面客户端,请使用类似的数据登录。在EasyEDA的网站上,该软件将打开一个页面。从那里,PCB可以通过使用合理的价格轻松订购。

因此,这一切都是关于EasyEDA工具的概述。该工具非常有助于工程师、教师、学生和业余爱好者进行强大的原理图捕捉、PCB布局和混合模式香料模拟。此电路设计软件具有许多功能EasyEDA具有将您的设计从开始到生产的所有功能。该工具的主要目标是为每个初学者或用户提供良好的体验。这就是将此工具称为easy的原因。这里有一个问题要问你,市场上还有什么其他的PCB设计工具?
