通常，各种电子电路中的电压调节器是非常常见的，因为它们为不同的输入电压提供固定的输出电压。L78Lxx系列的78L05电压调节器采用热关闭和内部电流限制，使其基本上坚不可摧。一旦向该调节器提供了足够的散热器，则它将提供高达100毫安的输出电流。


这些类型的电压调节器在广泛的应用中是固定的。此外，它们还可以通过功率传递元件用于构建具有高电流的电压调节器。本文概述了78L05电压调节器、引脚配置、电路及其应用。

什么是78L05电压调节器？

在78L05电压调节器中，前两个数字（如“78”）是正电压，05是该IC产生的输出电压，如5V，78和05之间的字母“L”是低电流，如0.1A。该电压调节器用于大多数电子项目。

ding="async" class="aligncenter size-medium wp-image-41375" src="https://uploads.9icnet.com/images/aritcle/20230518/78L05-Voltage-Regulator-240x300.jpg" alt="" width="240" height="300" sizes="(max-width: 240px) 100vw, 240px">

这种类型的电压调节器的输出电流高达100mA，然而，这种调节器会遭受巨大的热损失。因此，建议在电子项目中使用散热器，因为这样会消耗更多的电流。一种更受欢迎的电压调节器是7805，但它的尺寸更大&它有1A的高电流额定值。因此，如果您正在寻找较小封装中的电压调节器，则此调节器是合适的。

引脚配置

这个78L05电压调节器的引脚配置如下所示。该调节器包括三个引脚，每个引脚及其功能如下所述。

78L05 Voltage Regulator Pin Out
78L05电压调节器引脚输出
  • 引脚1（输出（Vo））：此引脚提供调节的+5V
  • 引脚2（接地/接地）：此引脚连接到GND
  • 引脚3（输入（V+））：这是一个固定的输入电压

功能和规格

78L05电压调节器的功能和规格包括以下内容。

  • 输入电压（最大值）为30V
  • 输出电流为100mA
  • 电压调节器正极电压为5V
  • 工作电流为5mA
  • 可用的软件包有SO-8、SOT-89和TO-92
  • 具有短路限流和内部热过载保护

替代78L05电压调节器是LM7809、LM7806、LM317、LM7912、xc6206p32mr、LM7905、LM7812和LM117V33。等效的78L05电压调节器为AMS7111和LM7805。

该调节器的测试可以通过从i/p引脚上取正极探针并将其放置在o/p引脚上来完成。您可以将负极探针放在GND引脚上。因此，输出电压必须为5V，因为与此调节器相关的电压为05。

如何使用78L05电压调节器/电路图

78L05电压调节器应用电路如下所示。该电路用于将12V输入电压调节为5V输出电压。在这个电路中，78L05电压调节器起着关键作用。



我们已经在上面的引脚图中讨论过了，也就是说，这个调节器包括三个端子，即i/p、o/p和GND。因此，通过将输入引脚连接到Vin，而GND引脚连接到系统GND，该IC使用起来非常简单。

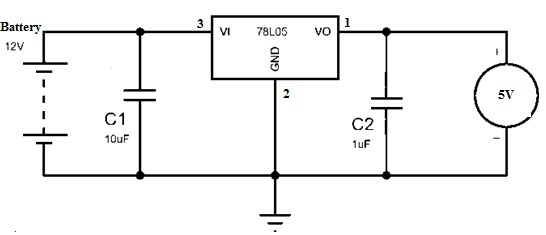

78L05 Voltage Regulator Circuit
78L05电压调节器电路

在电压调节器IC的帮助下，将12V之类的输入电压调节到5V。因此，该输出电压对于激活小负载非常有用，并且额定电压低于100mA。该调节器IC提供的最大电流高达100mA。

在上述电路中，像C1和C2这样的两个电容器都连接在输入和输出端。这些电容器的主要功能是对输入电压可用的噪声进行滤波。

这些电容器用于过滤来自输入电压的噪声。并非必须使用精确的电容器值，但“C1”值的10uF和“C2”值的1uF将是一个完美的选择。这些电压调节器可以限制电流，并在温度超过结温之前进行防护。

如果你把这个电路连接到高电流负载上，那么它可能会发热，最终会停止工作。因此，使用合适的调节器是一个完美的选择。除了像调节器一样使用外，它还可以像短路保护器、可变电压调节器、电流调节器、升压电路一样使用。

优势

这个78L05电压调节器的优点包括以下内容。

  • 输出电压在温度范围内的公差为+/-5%
  • o/p晶体管安全区域的保护
  • 热过载保护
  • 全军用温度范围
  • 短路保护
  • 不需要额外的组件

在何处使用/应用

78L05电压调节器是一种三端固定电压调节器，因此可用于多种应用。78L05电压调节器的特性如下：；热关机&出色的内部电流，使其能够用于过载应用。一旦使用该调节器来改变通常的齐纳二极管，则其o/p阻抗被有效地增强，然而，偏置电流被大大降低。

与需要限制噪声和解决分配问题的单点电压调节器一样，它也可以与其他功率传输设备一起使用，以形成具有大电流的稳定电压电源，例如高达100mA的稳定输出电流。

这个78L05调压器的应用主要包括以下内容。

  • 限流器
  • 可变输出电压
  • LED照明
  • 便携式仪器
  • 微控制器应用
  • 不同的电路，如电源，电池充电器，输出升压器，降压。
  • 小负载可在100mA以下供电

在大多数情况下，78L05电压调节器通过7805进行更换，但它们有一些差异。两个IC的功能相同，但引脚相反。对于78L05电压调节器，引脚1、2、3用于o/p、GND和i/p，而对于7805调节器，针脚1、2和3用于i/p、GND和o/p。

该IC在To-92封装中可用，而7805 IC在To-220中可用。对于两个调节器，输出电压相似，但其输出电流的变化类似于78L05 IC的0.1A和7805 IC的1A。与7805 IC相比，78L05 IC更小，功耗更小。

因此，这一切都是关于78L05电压调节器数据表的概述，其中包括其引脚配置、规格、功能以及电路应用。这里有一个问题要问你，最常用的是哪种类型的调节器？
