MPSA42晶体管是一种基于高电压的NPN晶体管。通常，晶体管像放大器和开关一样使用，尽管这种MPSA42晶体管经常仅用于开关目的，因为它包括较小的增益值，如30。它可以控制高达300个电压的负载。


一旦这个晶体管被6V的基极-发射极电压（VBE）完全偏置，那么它就可以保持高达500mA的集电极电流。因此，如果你想用足够大的电流切换高电压，那么NPN晶体管是你的最佳选择。本文概述了MPSA42晶体管及其工作原理。

什么是MPSA42晶体管？

MPSA42晶体管是一种NPN双极结晶体管，用于高压放大和开关等基于高压的应用。晶体管的CE（集电极-发射极）电压为300V，因此它可以用于由于集电极-射极的最大电压（如100V）而无法使用通用晶体管的应用中。

此外，MPSA42晶体管的CE电压特性将使其能够在任何有突然电压波动风险的电路中使用。当该晶体管的基极端子连接到GND时，集电极端子和发射极端子以反向偏压连接。MPSA42是一个NPN晶体管，因此当基极引脚接地时，集电极和发射极将保持开路（反向偏置）。一旦向基础引脚提供信号，CE端子将被正向偏置或闭合。

ding="async" class="size-medium wp-image-41370" src="https://uploads.9icnet.com/images/aritcle/20230518/MPSA42-Transistor-300x188.jpg" alt="MPSA42 Transistor" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
MPSA42晶体管

这个晶体管的增益值将决定晶体管的放大能力。因此，由于增益值较小，它将不会被用于放大。它的增益值为30；该值决定了晶体管的放大容量，通常MPSA42由于其低增益值而不用于放大。

这里，整个晶体管集电极引脚的最大电流供应为500mA，因此超过500mA的负载无法驱动。该晶体管通过向基极端子提供5mA的有限电流来偏置。一旦这个晶体管被完全偏置，它就允许发射极和集电极端子之间的最大电流如500mA，因此，这个阶段被称为饱和区。

通过CB和CE提供的典型电压可以相应地为300V。一旦电源在基端断开，它就会关闭，所以这被称为切断区域。

引脚配置

这个MPSA42晶体管的引脚配置如下所示。

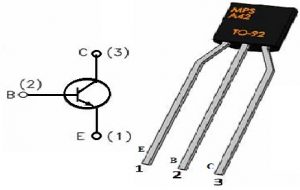

MPSA42 Transistor Pin Configuration
MPSA42晶体管引脚配置
  • 引脚1（发射器）：这个端子耗尽电流
  • 引脚2（底座）：基极端子控制晶体管偏置
  • 引脚3（收集器）：整个终端的电流供应

规格和功能

这个MPSA42晶体管的规格和特点包括以下内容。

  • 这个晶体管的封装是TO-92
  • 操作和储存温度（最高）必须为-55至+150摄氏度
  • 晶体管类型为NPN
  • 最大和最小直流增益为40
  • 集电极电流最大值为500mA
  • 转换频率（最大）为50 MHz
  • VCE或集电极-发射极电压（最大）为300V
  • 集电极耗散（最大）为625 mW
  • VCB或集电极基极电压（最大）为300V
  • VEB或发射极基极电压（最大值）为6V
  • 高压双极NPN晶体管

可供选择的MPSA42晶体管是SS8550、S9014、SS8050、2N3904、BC547、2N2369、2N3055、2N3906、2N3904。等效的MPSA42晶体管是MMBTA42、KST42和PZTA42。

如何使用MPSA42晶体管/电路图

MPSA42晶体管是专门为放大和高压开关而设计的。然而，它主要用于输出侧的负载具有高电压的情况。

一旦这个晶体管被用作开关，它就在饱和和截止两个区域内工作。在饱和区域，晶体管像闭合开关一样工作，因此电流供应将从集电极端子（C）到发射极（E），而在截止区域，这个晶体管的行为就像断开开关，因此没有电流从集电极到发射极这样的两个端子流动。

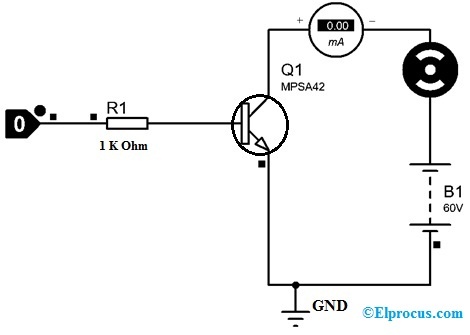

DC Motor Controlling with MPSA42 Transistor
用MPSA42晶体管控制直流电动机

在这里，我们必须注意的一点是，在连接负载时，集电极电流必须为500mA。如果这个电流高于这个电流，不要连接负载，否则会损坏电路。

这里，用MPSA42晶体管设计了一个电路，以控制将晶体管用作开关的电机。通常，这种晶体管用于高压开关。以下电路用于通过连接NPN晶体管来控制基于高压的直流电机。

这里，这个电阻值是通过RB=VBE/IB这样的公式来测量的。其中VBE=5V&IB=500mA&RB=1KΩ。在该晶体管的基极引脚上，在1KΩ电阻器的帮助下施加5V直流电压，然后将电流源和晶体管连接到GND，然后直流电机将接通。
同样，一旦在该晶体管的基极端子施加0V，则没有电流流动，因此该晶体管不连接到GND&直流电机不激活。

在何处使用/应用

这个MPSA42晶体管的应用包括以下内容。

  • MPSA42晶体管用于基于高压的应用，如电话、视频通信等。
  • 这种晶体管也可以用于基于高电压的开关。
  • 如果这个晶体管被用作开关，那么它可以驱动高达500mA的负载来控制LED、继电器、中高功率晶体管。
  • 这种晶体管可以在基于音频的应用中用作放大器
  • 基于逆变器的应用
  • 基于低电流的电机速度控制
  • UPS、电池充电器等电路。
  • 驱动LED、步进电机等
  • 高压电源
  • 音频放大器及其级
  • 电机控制器
  • 切换高电压下工作的不同负载
  • 高功率驱动LED
  • 可以控制基于高峰值电压的负载
  • 用高压驱动步进电机
  • 可以控制低电流电机的速度

因此，这一切都是关于MPSA42晶体管数据表的概述，其中包括其引脚配置、规格、功能、电路工作及其应用。MPSA42是一种基于小信号的NPN晶体管，用于不同的高压应用，如电话拨号器和视频放大器。这里有一个问题要问你，市场上有什么不同的NPN晶体管？
