1N4148二极管：引脚配置及其应用
二极管是一种双端部件，它只允许电流从阳极向阴极单向流动。这里，阴极端子的识别可以在灰色条的帮助下完成。我们知道有。。。
二极管是一种双端部件，它只允许电流从阳极向阴极单向流动。这里，阴极端子的识别可以在灰色条的帮助下完成。我们知道，在不同的应用中，有不同类型的开关二极管用于开关目的，如1N4007二极管、1N4148二极管等。
对于这种IN4148二极管，最大载流容量为300mA，可耐受高达2A的电流。该二极管在10mA正向电流下具有8ns的快速恢复时间；因此该二极管适用于需要快速切换的情况。因此，本文概述了1N4148类二极管引脚的配置、规格、电路及其应用。
什么是1N4148晶体管？
1N4148二极管主要用于快速开关目的，因此这些二极管被称为开关二极管。这些二极管的主要功能与普通开关相同。这些二极管在固定电压下具有高电阻，而在固定电压以上具有低电阻。
这种二极管很容易以较小的尺寸和较低的成本获得。因此，这种二极管的选择可以根据其最高反向恢复时间以及8000万瓦至1千瓦的功耗来进行。
它经常用于不同的开关，这些开关具有非常快速的开关操作、高速整流、家庭和电信行业的保护等。
引脚配置
1N4148二极管的引脚配置如下所示。该二极管包括两个引脚，每个引脚将在下面进行讨论。
- 引脚1（阳极）：此引脚允许电流流动
- 引脚2（阴极）：电流从该引脚流出
功能和规格
这个1N4148二极管的特点和规格包括以下内容。
- 有SMD和DO-35封装可供选择
- 最高温度范围为-65摄氏度至+175摄氏度
- 硅外延快速开关二极管
- 反向恢复时间为8ns
- 最大功耗为5W
- 最大正向浪涌电流为2A
- 反向电压为75V
- 通常整流电流（最大）为15A/150mA
- 重复（最大）反向电压为100 V
等效和替代1N4148二极管分别为1N914、1N914B、IN914A、1N916A、1N1916、1N916B、1N4448WS、1N4448、1N4148WS和1N4448W。
主要1N4148二极管的特性是它是一种灵活的基于高频的开关二极管。其封装主要包括DO-35、DO-14、SOD123、LL34、SOD323、SOT23、SOD523、0805等。上述规范将用于不同的应用。因此，这些非常简单易用，用途广泛，价格低廉。
1N4148二极管工作模式
1N4148二极管是用硅材料设计的典型二极管，特别用于快速开关操作。该二极管的操作可以在两种模式下进行，如正向偏置和反向偏置。
在正向偏置操作模式下，它允许电流在整个二极管中流动，其性能类似于闭合开关，而在反向偏置模式下，该二极管的工作方式类似于断开开关，不允许电流在其中流动。
在这个电路中，LED被用作负载。在正向偏置模式操作中，IN4148二极管通过允许电流流过LED，起到闭合开关的作用。所以它会打开。
类似地，在反向偏置模式操作中，该二极管的工作方式类似于闭合开关，因此整个LED中没有电流流动，因此它将关闭。二极管两种状态的等效电路如上所示。
如何在电路中安全运行1N4148二极管？
在电子项目中，为了长期使用1N4148二极管，建议验证二极管阴极端子上的标记，将其连接到电路内的正确极性。根据上述规定的规范，我们不应提供高电压和高电流。我们总是需要在>-65摄氏度和<+175摄氏度的温度下操作和储存
如何使用1N4148二极管？

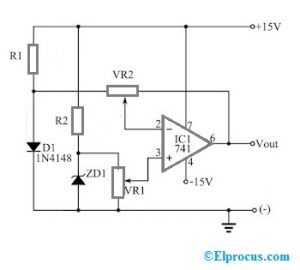

使用1N4148二极管的温度传感器的电路图如下所示。有不同的电子元件具有特殊功能。其中，1N4148二极管是其中一个组件，因为它是一个具有100 V和450 mA电流的高速二极管，其开关速度为第四。在该电路中，由于许多特性，使用1n4148二极管作为温度传感器。这些特性将随着温度的变化而变化。
该电路所需的部件是电阻器1.5K、15k、可变电阻器VR1和VR2–10K、IC741、1N4148二极管、ZD1–5.6v。
显然，它与传感器没有对比，然而，对于一些用于低精度的电子电路来说，这只需要识别元件是冷的还是热的，这是非常有用的。上述电路在万用表的帮助下以一种简单的方式测量温度。
该电路使用1N4148二极管，VR1和VR2等可变电阻器应通过温度计进行调节，这是一种更准确的测量方法。在万用表上，可以通过伏特将其评估到摄氏度。
在哪里使用1N4148二极管/应用
这个1N4148二极管的应用包括以下内容。
- 1N4148二极管用于不同的电子应用中，其中需要AC到DC的接通。
- 它通过阻断电压尖峰来保护不同的电子元件免受损坏
- 这种类型的二极管用于数字逻辑电路。
- 通用和高速切换
- 部件保护
- 整改
- 信号滤波
- 它在不必要的地方阻断输入电压
- 它还用于不同的电路，如电源、双电压和电池充电器电路。
1N4148二极管是一种尺寸小、开关快的高速开关二极管。其应用主要包括高频信号电路、工业控制电路、计算机板、通信、电视等的单电源隔离。
因此，这一切都是关于1N4148二极管数据表的概述，其中包括其引脚配置、功能、规格、电路、特性和应用。这种1N4148二极管是一种典型的硅开关信号二极管，由于其可靠的规格和较低的成本，是最著名和最持久的二极管之一。该二极管在等于100MHz的开关应用中通过不超过4ns的反向恢复时间是非常有用的。这里有一个问题要问你，市场上有哪些不同类型的开关二极管？
