不同领域的电子设备主要通过电工作，但有时，当电磁干扰（EMI）发生时，这些设备的性能可能会中断，或者会发生故障或崩溃。因此，基于严重的中断，电磁干扰可能会影响接收到的设备的信号质量，因此组件或设备可能会永久损坏。因此，为了保护这些设备免受损坏EMI滤波器使用。

传导电磁干扰和辐射电磁干扰有两种类型。传导型EMI通过电线或电线等导体传播，而辐射型EMI通过空气传播，不需要导体。这两种EMI会通过退化、损坏、系统故障或故障影响电子设备的性能。因此，本文对EMI滤波器及其工作原理进行了概述。

什么是EMI滤波器/定义EMI滤波器？

EMI滤波器（电磁干扰滤波器）是一种电气设备或电路，用于减少电机、电源、电子控制、逆变器、微处理器、时钟电路等不同电子和电气设备产生的高频电磁噪声。这种电磁噪声的频率范围从9KHz到10GHz，它可以避免信号传输，也可以避免电气或电子设备的性能。

电磁兼容性是衡量电子产品质量的重要指标，已成为电子产品设计的关键。在电力系统设计过程中，EMC设计的开始可以提高电力系统的整体抗干扰能力，也可以延长电力系统的使用寿命。因此，电磁干扰滤波器（EMC滤波器）是一种用于提供良好电磁兼容性的设备。

大多数电子设备包括EMI滤波器或固定在电路板内。EMI滤波器的主要功能是减少由于与其他设备的干扰而可能出现的高频电子噪声。电磁干扰主要由电流切换产生，也由电子电源产生。

通常，用于电源的EMI滤波器包括无源元件，如电容器和电感器，它们被连接以形成LC电路。电感器允许低频电流或DC通过，同时阻挡不必要的高频电流，而电容器提供低阻抗通道以将噪声从EMI滤波器的i/p重定向到电源中，或者重定向到GND连接中。

EMI滤波器必须符合保护标准，才能符合EMI法规。可以测量电感器温度的升高&对于电源操作，可以控制线路、接地和中性点之间的最小电气间距。因此，这降低了触电或火灾的风险。

有两种类型的EMI滤波器有源EMI滤波器和无源EMI滤波器。

有源EMI滤波器主要设计有有源元件，如运算放大器和无源元件，以产生低频衰减并实现所需的滤波。有源EMI滤波器用于检测来自电流互感器的噪声电流，并将其放大，然后像补偿电流一样注入整个耦合到运算放大器电路的RC支路。

有不同类型的EMI滤波器，如VSVC或电压感测电压消除、CSVC或电流感测电压取消、VSCC或电压感测出电流消除&CSCC或电流感测出电流取消。与高电压或高输入电流交流电源电路相比，这些滤波器在低电平电路中发挥着关键作用。相对于无源滤波器，这些滤波器的带宽有效性可能受到限制。

无源EMI滤波器包括电容器和电感器，它们连接在特定的电路中以获得所需的滤波。这种滤波器性能主要取决于主电路的来源和负载阻抗。

这些滤波器主要用于增强EMI噪声衰减，因为成本较低，不需要控制电路或其他部件。这些滤波器可批量使用，需要多级LC电路才能获得显著的高频噪声降。所以这是由于更高的成本和更大尺寸的功率转换器造成的。

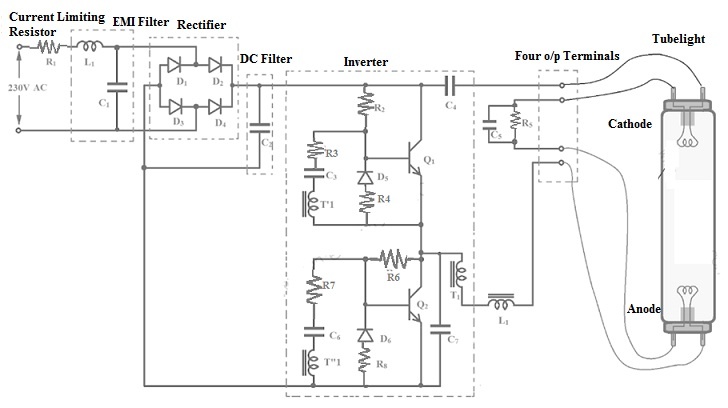

电子镇流器是由不同的公司制造的，每家公司都有相同的框图，但电路会有所不同。使用EMI滤波器的电子镇流器的电路图可以分为五个块EMI滤波器、整流器、直流滤波器、逆变器和控制电路。

在上述电路中，连接了限流电阻器或串联电阻器，以限制短路和过载电流。在某些类型的电子镇流器中，可以使用保险丝来代替该电阻器。该限流电阻器的电阻值非常小，最高可达22欧姆。之后，连接EMI滤波器，该滤波器包括串联的一个电感器和并联的一个电容器。

桥式整流器电路包括4个PN结二极管，用于将交流电转换为直流电。单个电容器可以并联连接，用于对来自整流器电路的不纯DC进行滤波。

逆变器电路包括两个晶体管，它们产生高频交流电并提供给升压变压器。电子镇流器中产生的频率主要在20千赫至80千赫之间。电路中的升压变压器将把电压水平提高到1000V。所以在开始的时候，灯上的电压是1000V。当筒灯发光时，电压将降至230V。因此，电子镇流器允许低电流流向筒灯。

这个EMI滤波器的优点包括以下内容。

这个EMI滤波器的缺点包括以下内容。

这个EMI滤波器的应用包括以下内容。

因此，这一切都是关于EMI滤波器或电磁干扰滤波器的概述。这些滤波器可以用不同的方式来保护免受电磁噪声的影响。这些滤波器只是屏蔽不同频率的噪声，以满足不同行业的不稳定规定。这里有一个问题要问你，有哪些不同类型的过滤器可用？
