STM32L562，DMA+空闲帧，串口接收

STM32L562，DMA+空闲帧，串口接收

shaomingya 提问时间: 2023-07-14 08:06:18 / 未解决

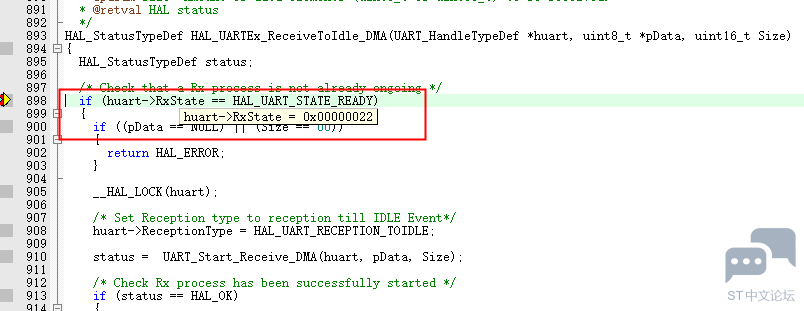

我的程序中使用 HAL_UARTEx_ReceiveToIdle_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size); 轮询接收外部WIFI模组发来的数据，当WIFI发来的数据量较大时，有很大机率出现这个函数就再也接收不到模组发来的数据了，采用JLINK Debug发现，当这个函数接收不到数据时，发现huart->RxState = 0x00000022（HAL_UART_STATE_BUSY_RX），如图所示：

STM32L562，DMA+空闲帧，串口接收 [相关图片]

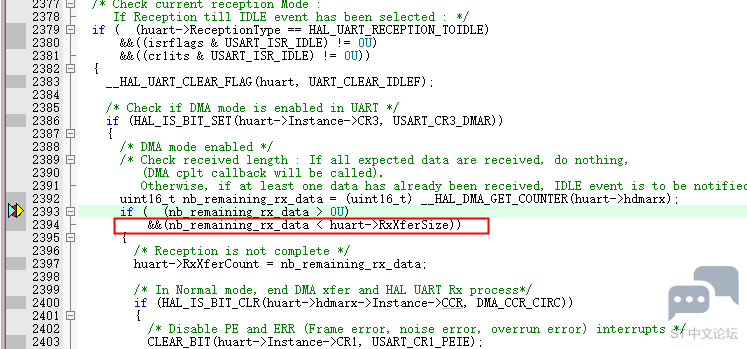

再Debug到串口中断程序中(void HAL_UART_IRQHandler(UART_HandleTypeDef *huart))，发现是没有满足下图中的判断条件(nb_remaining_rx_data < huart->RxXferSize))：

STM32L562，DMA+空闲帧，串口接收 [相关图片]

其中，huart->RxXferSize 好像是 HAL_UARTEx_ReceiveToIdle_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size) 的Size参数，当这个Size越小，出现问题的概率越大。

在调试过程中，发现了解决这个问题的两个奇怪的办法：

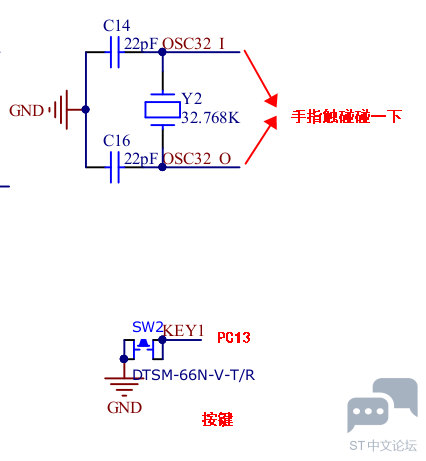

（a）单片机GPIO-PC13外接了一个按键，当一直按着这个按键，且WIFI模组有数据发来时，HAL_UARTEx_ReceiveToIdle_DMA(...)这个函数又能正常接收数据了，按键松开，多测试一会，还会出现问题，但是仍然可以采用这个办法解决，按键电路很简单，电路图如下：
为避免与按键程序有关，我屏蔽掉按键初始化及对应的执行函数，仍然可以解决问题；

（b）用手触摸RTC晶振输入/输出位置，也会解决这个问题，同按键解决办法一样，也是一次性的，把RTC对应的代码屏蔽掉，办法依然有效。
STM32L562，DMA+空闲帧，串口接收 [相关图片]

请问，
1：有没有软件方法解决这个问题？
2：对于（a）和（b）奇怪的解决办法，从单片机内部原理有没有理论上的依据？

感谢您关注我提的问题，期待您的解答！

本主题由 STMCU-管管于 2022-10-24 17:32 审核通过

如需获得 STM32L562 等器件的更多信息，请点击链接或点击此处联系在线客服！

3个回答

butterflyspring
回答时间: 2023-07-14 08:30:50

你的应用里是不是还要其他中断？你的手摸上RTC晶振，会导致RTC停止，所以RTC的中断就不会产生了。可以停止其他中断或功能测试一下。
shaomingya
回答时间: 2023-07-14 08:48:13

butterflyspring 发表于 2022-10-25 15:51

你的应用里是不是还要其他中断？你的手摸上RTC晶振，会导致RTC停止，所以RTC的中断就不会产生了。可以停 ...

RTC相关代码屏蔽之后，仍然会出现问题，而且用手触摸RTC晶振脚仍然可以解决问题。按键也是一样的。
butterflyspring
回答时间: 2023-07-14 09:08:43

简单点，仅仅跑串口功能，看看会不会有问题。如果没问题再考虑调整架构。
