关于LM324搭建反相器的问题

看不见你的图。

你实验的电路时怎么样的？还有输入信号，供电电压？

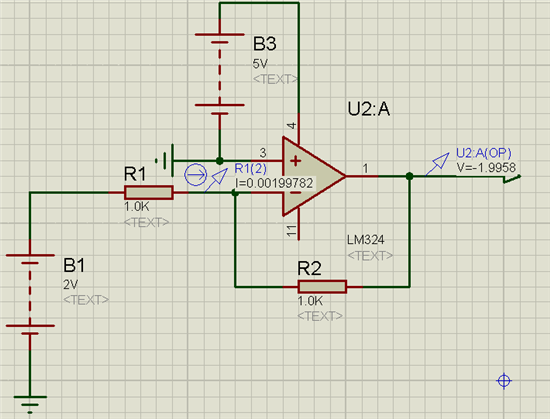

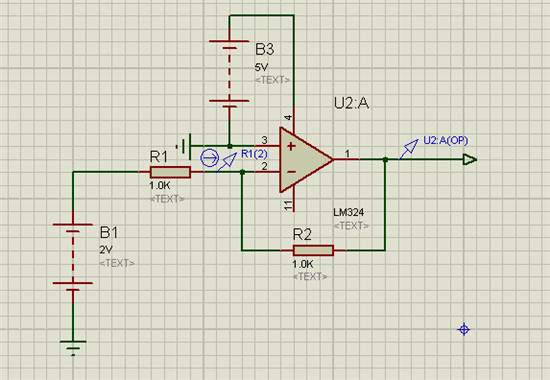

就是这个仿真电路。仿真是可以出结果的·

直流工作点错了。

如果3号引脚电压是0，假定运放能够正常闭环工作，那么2号引脚电压也为0，进而推出1号输出引脚电压应该是-2V。看上去，你的电路是5V单电源供电，芯片应该不能输出-2V。你可以试试给3号引脚2V的电压，看看是否能够正常工作。

试试正负电源供电。

你好，你仿真也不贵出现-2V的电压的，因为你是单电源5V供电，所以你的输出电压摆动就会在0-5V之间，不可能输出-2V的电压。

你可以把他改为正负5V供电就会正常工作。一般情况下的单电源工作，需要增加偏置的 0.5Vcc.

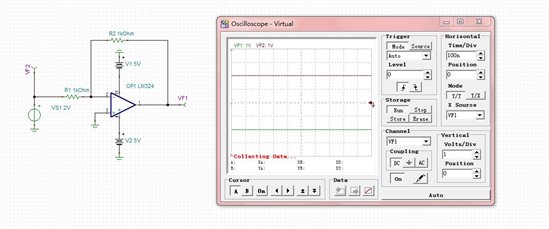

这是仿真运行时的图，也试了正负5V供电，但其仿真效果是错的

你这个软件是有问题吧，一下是我仿真的，这种电路你不用仿真了，按照正负5V供电直接焊接出来。肯定是没问题的，多去看看关于运放单电源供电的知识

刚才重新仿了一下，正负5V供电能出正确结果，但焊接出来后，结果跟原来的差不多，

如果没有焊接错误在双电源下您的输出电压实际测到是多少？

检查一下焊接，不可能出现这种情况的，很简单的电路呀，误差倒是可以允许的。。

正负电源供电，共模电压实际还是有增益的，是-1，所以输出端在没有交流信号的情况下，输出应该是-2V，你可以用万用表量一下是不是这样。

另外，可以试试单5V供电下，在“+”端接一个2V电压，保证和“-”端的2V直流相等，然后再往输入口灌交流信号。
