这是用ADS1271给的一个参考电压的电路图，中间opa350构成的电路，按理说这应该是一个低通的滤波器，但是我用TINA仿真分析，频率特性为什么会这样？
OPA350使用问题
shan lu 提问时间: 2023-07-31 11:59:03 / 已解决
如需获得 6个回答
Wanda WANG 回答时间: 2023-07-31 12:30:22把你的仿真文件发上来看看。
Decapton Wang 回答时间: 2023-07-31 13:03:31 1. REF3125输出2.5V，从你的仿真图看，应该是电压源VG1的直流电平没有设，这个电平应该设置为2.5V。
2. 这个电路的带宽非常窄，把span打到10Hz是不合适的，你可以试试打到0.1Hz。
3. 附件是我的仿真文件，你可以参考一下。http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/6471.OPA350.TSC
Andrew Wu 回答时间: 2023-07-31 13:32:27其实在这个电路中滤波效果主要由OPA350和REF3125之间的几个电容电阻决定，而楼主所仿真的电路只是起到一个跟随的效果。仿真电路中的C1和R2起到双反馈，将直流反馈和交流反馈分开的作用，使得输出电压严格和输入电压一致而不会出现压降，R3为隔离电阻，同时也能使OPA350工作在稳定状态。
- shan lu 回答时间: 2023-07-31 13:54:14
谢谢了，楼下已经帮我解决了

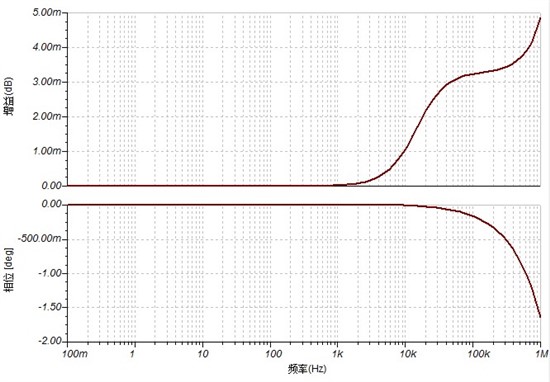

shan lu 回答时间: 2023-07-31 14:18:13 确实是没有设直流电平，单单仿真这个跟随器，结果如下图。我的理解这样应该 没问题了，不知我的理解对不对。
初学者，谢谢耐心解答！
- shan lu 回答时间: 2023-07-31 14:43:51
谢谢解答。
其他的能理解，就是R3隔离电阻，具体隔离作用能不能帮我解释一下？
