前不久我的老师要我用IOG114做个对数放大的电路模块，我看了这块芯片的手册，以及TI其他几款对数放大的手册，发现它们输入都是电流型的，且电流是pA到mA级的非常小，我们平时信号输入一般是电压，且是宽范围的电压，面对这个问题，我们怎样运用这块芯片呢？
对数放大器
dahong he 提问时间: 2023-07-31 10:48:59 / 已解决3个回答
Mister Lei 回答时间: 2023-07-31 11:10:35 您好，对数放大器必须是电流输入，这是肯定的。对于电压输入，可以通过串入较大阻值的电阻来做V-I 转换，精度精良高，否则会带来较大失真。

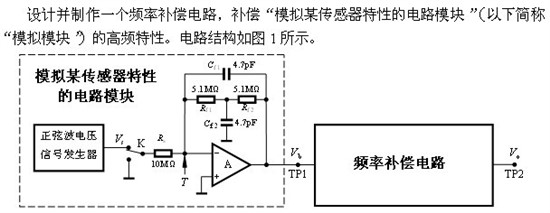

dahong he 回答时间: 2023-07-31 11:32:55 您好，我开始也这样想过，但是如果传入大电阻，最少也得上兆欧的电阻，有这样一个问题，大电阻容易受干扰，对电路引入噪声，我最近在做个一个电路，见下图，那个某传感器电路模块部分输入的10M的电阻和5.1M，做电路画PCB布局布线时有很高的要求，并且还要对这部分采取屏蔽，不然会有很大的干扰噪声。此外，我想知道为什么大电阻容易引入干扰噪声？
- Mister Lei 回答时间: 2023-07-31 11:58:11
您好，如果使用LOG 运放来设计，必须是转成电流输入的。
关于大电阻为何容易产生噪声，具体网上您可以搜寻一下，总结的应该会更清楚些。
个人没有做过专门针对电阻工艺的研究，不过噪声无非有5种：shot,thermal,flicker,burst,avalanche.
对于电阻来说我觉得肯定主要考虑：shot,thermal,flicker
其中shot noise，即散弹噪声是导体内部带电粒子移动的随机运动产生的，与器件的DC电流成反比。
thermal noise最重要，只要不是在绝对零度下是不会停止的，它和带宽范围，电阻大小成正比例关系，
flicker noise属于1/f 噪声，随着f 的增加而下降，与器件的DC电流成正比，所以增加电阻可以降低1/f 噪声，但会增加热噪声，所以在大电阻上起主要作用的还是热噪声。
我觉得用屏蔽的方式减少的噪声，仅仅是在现有的基础上尽量减少额外的干扰。
