电路分析

把电路的传输函数写出来，节能看出来零极点了吧

信号输入端的电容电阻在环路中形成一个零点，而反馈回路中的电容电阻在闭环增以上形成一个零点，对应到环路中就是一个极点。此电路为增益为-1的放大电路，同时也具有一定的滤波功能，但是效果并不明显。

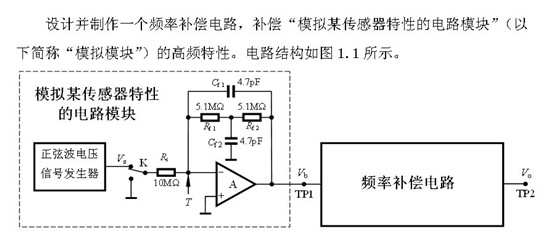

王老师你好，我做的是TI的一个频率补偿的题目，具体的见下图，我后面的频率补偿部分就是采用上面的电路，增加一个极点和一个零点，与前级衰减电路的零极点进行抵消（我算了下前级电路，也就是下图中的滤波电路，极点频率是41718Hz,零点频率是83437Hz），实现频率补偿。采用极零点抵消的原理是什么？增加一个极点是不是就相当于低通滤波，而零点就相当于一个高通滤波呢？

零节点抵消的原理就是：在传输函数公式上，极点在分母，零点在分子，但是他们的形式是一样的。如果零极点相等，在传输函数上可以约掉。

另外  个人理解，零点不能简单的理解成高通滤波器，而是零点会使得增益随着频率的增加而增加，和极点串联在一起可以抵消掉极点引入的增益随着频率的增加而降低。

零极点抵消之后，是不是就相当于在它的整个带宽内就是通路了？

可以这么理解吧，但总觉得不是很恰当
