想做个数字示波器,带宽20M的,为了使输入阻抗>1Mohm 采用最简单的电压跟随器,结果都自激了。
使用了OPA656,换别低噪声高速运放一样,频率40M~120M不等,求解决
你好,
请问你是如何测试的,前级是什么,后级是什么?是否有阻抗匹配?
可否给出您使用的电压跟随器电路图?
就是书上那种最简单的电压跟随器,想搭上试试看,结果就自激了100多MHZ
测试的时候电源加了旁路没作用
加了1K的电阻发现地上也有几百mv的信号了,我确定接地良好

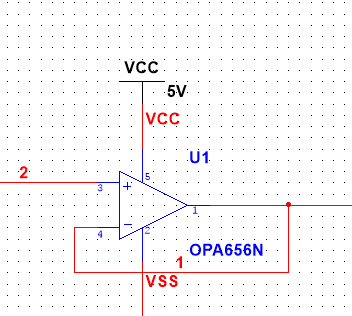

就是书上那种最简单的跟随器
首先你要加电源的旁路电容
其次你说地上有几百mv的信号,这感到不解
给你的建议是 所有的地(信号发生器、示波器、芯片的地)都务必接在一个GND上
你按照上面说的试试看
我也发现opa656很容易就自激了,试试接个1K的反馈电阻,再接个几pf电容试试。然后输出端接个100欧负载吧,我也在做示波器这个东西。
直流+-4v内能够实现跟随(电源+-5v),交流低频1k以下可以,之后就要么自激要么幅度不对

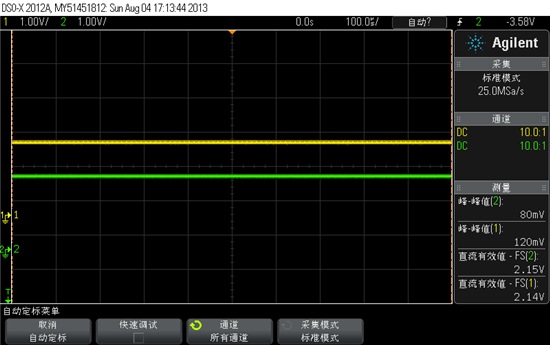

上图是直流跟随效果,没有自激
低频1k效果,2为输入1为输出
100k幅度明显不对
直接接地干脆自激了1为输出,2为IN-上信号(直接接地)
频率高时波行很乱

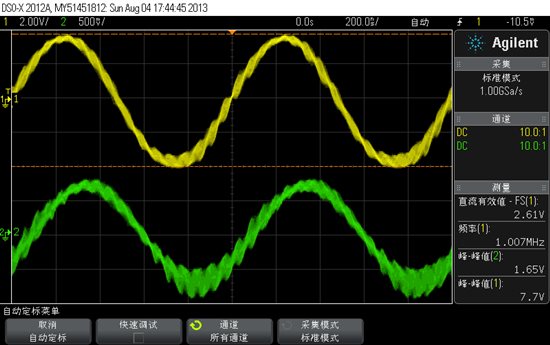

这个是1MHZ的时候波形输出幅度不对,且有自激
这个是拿手摸着信号源的效果,没有自激,但是幅度任然不对,比源信号大了好些
这回干脆手摸着也没效果了
初步断定信号源质量不好,不过运放也有问题
同样电路用THS4631,10M以下没有问题,13M时波形变型严重,输入接地噪声很大(100mv左右)
我也试过了,连参考电路都不好使,这个东西在低频还能使
我实际焊接测试结果是:0-1M很平稳,从1M-16M 会有一定的放大 17M以后开始衰减
你测试的波形我感觉是你使用的示波器探头的影响
你可以换一种 类型 的探头进行测试
