可以讨论一下阻抗匹配么？

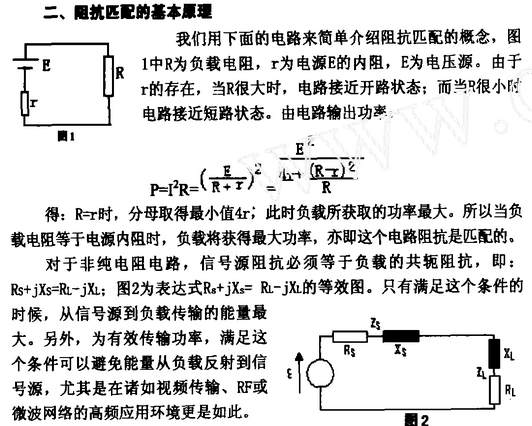

看完下面的图你就清楚了

你好，

阻抗匹配是负载阻抗与电源内阻抗（信号源阻抗）或与传输线波阻抗之间的特定配合关系。

阻抗匹配  是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。

1、在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

2、当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共轭关系，即电阻成份相等，电抗成份绝对值相等而符号相反。这种匹配条件称为共轭匹配。

因此，通常的50欧姆进行阻抗匹配是因为信号发生器或者示波器探头都是50欧姆阻抗的，这个电阻值的取值取决于前后级的电路阻抗，而不是一个定值。

有更深入的讨论么？

能讨论一下原理么，比如什么情况下失配会怎样，对实际的信号链的具体影响？你写的这些百度都有

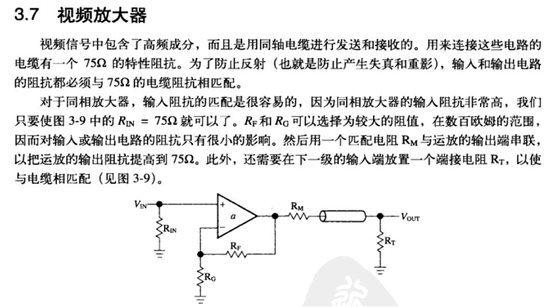

二楼的图里面讲的是75欧的电阻匹配，你问的50欧电阻匹配和这个原理是一样的。

原因是，函数信号发生器的输出电缆的特性电阻约为50欧，因此要使用50欧电阻来做匹配。

如果失配可能出现的情况是：电路反射（信号失真，或者重影，晃动）

阻抗匹配一般只需要用于输入输出，具体匹配方法你可以参考二楼的图片。

信号链中间级需不需要匹配就看你电路的设计了，如果你在高频电路里面使用信号传输线（两端各有一个扭头的信号线），那么你就需要在每一级的输入输出进行匹配

如果你只是一般的耦合，由于运放的输出电阻一般很小，当后级输入电阻比较大时，无需匹配，直接耦合即可。

不过在高频个人习惯加一个简单的RC低通滤波器，以提高信号的质量

还是没有回答我的问题，我想讨论的是各种的阻抗匹配的原理，不是实际应用。

以上的讨论均是根据功率匹配展开的讨论，比较全面。阻抗匹配(功率匹配)是为了实现最大功率传输。其实在设计匹配电路的过程中，比如设计放大器时，有时会兼顾噪声匹配，就是通过匹配使得电路噪声达到最小值。

我理解一般的运放需要的驱动电流很小，不需要考虑功率匹配，也就是驱动电流的能力。这时候的阻抗匹配的作用主要是噪声匹配么？可否具体些？

请问这句怎么理解，为什么无需匹配，前级输出那么小，后级输入无穷大，不匹配不就要反射了吗？？？

请问专家，如果前级芯片输出内阻很小，后级芯片输入内阻很大，为什么不需要匹配？

我的理解可能有偏差

原话是：

对电子设备互连来说,例如信号源连放大器,前级连后级,只要后一级的输入阻抗大于前一级的输出阻抗5-10倍以上,就可认为阻抗匹配良好;

看吧 我就知道这个大家都掌握的不全面，主要还是没有深刻理解。可否写篇专稿介绍？

赞一个！！！

你给大家介绍一下吧

看来要沉了
