仪表运放输出不稳定

你好，

你说的现象是仿真还是实际测试？

实际测试，仿真没有问题

你好，

如果是实际测试的时候出现这种抖动现象得话，估计是因为大电阻引入的噪声的原因，你可以看下波形的频谱。电阻的热噪声是不可忽略的，再者，M级的电阻与运放输入阻抗几乎同数量级，在实际电路中会使得线性电路的增益比例变化比较大，建议换用小一点的电阻。

请问这个电路设计的目的是？为何前级跟随后采用分压再进行差分放大？

第一级输出抖动不，抖动是震荡的原因吗？如果波形很粗的话可能是大电阻引入噪声，如果单单抖动的话，测下第一级输出是否抖动，可能是大电阻引入容性负载，导致震荡。仪表放大器输入阻抗10^10,兆欧级的输入电阻影响不大吧。

您好，

请问您调节R2 的最终目的是想实现什么？

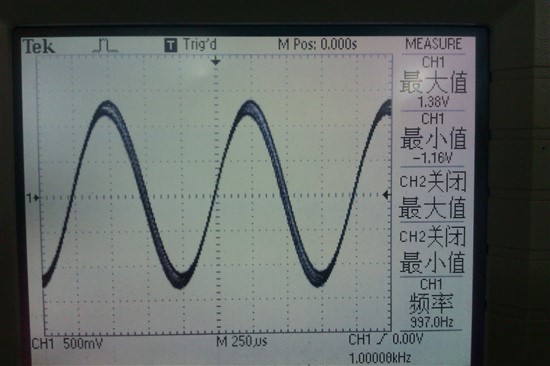

 设计目的是测量高阻值的元器件，故想利用仪表运放的高阻抗输入（G欧级），另外，频率很低，觉得热噪声影响不大，下面是实际输出波形，

波形是在上下晃动吗

嗯，是上下晃动

第一级输出很稳定

量程换挡

楼主你好。

看你的波形我以前遇到过，是工频50HZ干扰比较厉害。很可能你的也是如此，建议你使用FFT查看一下，是否如此。

建议楼主把电阻值转换为频率比较好测，ti有个lm231n，压频转换器

谢谢大家，确实是50Hz工频干扰！
