带阻网络电路

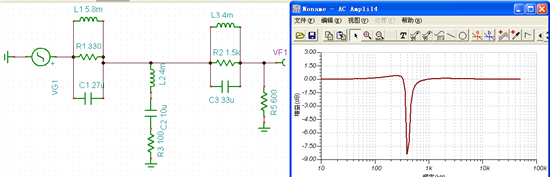

根据上面的带阻网络的幅频特性曲线，可以看出该电路只是在特定频率范围有衰减

请问楼主的测试条件是什么？

你好，

1、你这个电路时带阻滤波（陷波电路），特定的频段会衰减，其他频段增益大于等于1（看你的设计），就像你的幅频特性反应的那样子

2、建议你把整个电路的传递函数搞出来就一目了然了

3、从你的幅频特性看，信号应该在300到400HZ的时候衰减很厉害，远离这个频段不会衰减

您好，

从您的描述来看感觉没有问题。 您的意思是不是问为什么VF1会有衰减？ 但从L2来看，它应该已经和R3，C2构成了谐振衰减，所以VF1有衰减很正常。但VF1和VF2理论上不应该是完全相同的，或多或少会有延迟或者差异。请放大波形看一看。

为什么我的电路跟你一样，出来的幅频特性曲线不一样啊？

其实我的实际仿真图，前面是没有加跟随的，加上跟随之后的仿真图跟你的是一样的，我也不明白这个现象，可能运放有输出电容之类的，改变了它的幅频特性曲线，这个现象还有待我们探讨。

谢谢你的解答！后面我改变了信号的频率，它们VF1、VF2大小和相位还是不完全一样的。有另外一个问题，就是带阻网络前面加个运放跟随幅频特性曲线就不对了，就像下面那位社员仿真的一样，这里运放跟随对整个带阻网络有什么影响？

谢谢你的解答！后面我改变了信号的频率，它们VF1、VF2大小和相位还是不完全一样的。有另外一个问题，就是带阻网络前面加个运放跟随幅频特性曲线就不对了，就像下面那位社员仿真的一样，这里运放跟随对整个带阻网络有什么影响？

您好，

开始我觉得是不是OPA228 的输出阻抗影响，但我实际用您提供的线路来仿真，发现前面加不加228 效果都是一样很差的，和您描述的并不相符，麻烦您double check 一下。

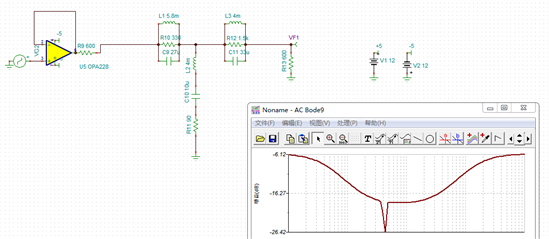

你好！我的仿真图是下面的，去掉运放和600欧姆的输入电阻，才是一个正确的带阻网络（其实运放跟随不影响带阻网络，而是那个600欧姆的输入电阻），电路和仿真结果如下，但题目规定了带阻网络输入和输出电阻是600欧姆，现在只能去掉输入电阻才能是正确的带阻传输特性曲线，这个600欧姆的电阻是怎样影响这个电路的？

您好，

如果将原图中输入阻抗和跟随器换个位置算符合您的课题要求不？

交换后可以！
