yuezhiheng yue 提问时间: 2023-08-05 09:42:53 / 已解决当不加C1和C2形成超前补偿的时候，输出自激振荡，OPA277的输出波形是三角波，最大值达到电源轨，频率有40k。TP1上是40k的正弦波。是不是波特图上40K形成了一个极点，为什么会有极点？
经过查资料说必须要加两级超前补偿补偿，第一级在RF上并联电容，我就并联后发现，VOUT上的三角波消失了，输出应该就是741的失调电压乘以环路增益200后的结果，为-180mv。但是tp1上的正弦波还存在，频率变成了340k，貌似超前补偿把极点向后面移动了，效果还不错。
再增加第二级补偿，加C2，TP1上的正弦波消失了，但是变成了
频率是增加了，幅值减小了，说明还是有效果的。
但是为什么会出现这个东西，这是什么？
yuezhiheng yue 回答时间: 2023-08-05 10:14:34怎么没有人回答？？
Iven Xu 回答时间: 2023-08-05 10:36:32 楼主您好！
关于运放参数的测量方法，通常有三种电路结构。

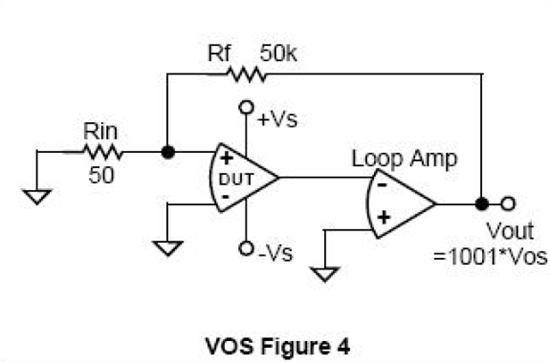

您采用两级电路，正确的电路结构如下，请参考。
Iven Xu 回答时间: 2023-08-05 10:55:23关于运放振荡的问题，
对于这种电路结构来说，在增益较低时，容易振荡；
对于您的这个电路中出现的振荡问题，补偿方法不应该把C2加到您现在的位置。应该在741反向输入端对地加一个RC网络。
yuezhiheng yue 回答时间: 2023-08-05 11:22:07哪三种结构？ 有没有相关的资料啊，急求！！
Iven Xu 回答时间: 2023-08-05 11:53:15楼主您好！
请查看附件中的文档。三种方法都有介绍。希望对您有所帮助！
请问，您是想做一个测试运放指标的电路吗？
yuezhiheng yue 回答时间: 2023-08-05 12:23:06是的 TI的资料太给力了，我在网上都找不到好的资料。我先看下。
Iven Xu 回答时间: 2023-08-05 12:43:25我曾经使用第一种电路做了一块板子，用来测试运放的基本参数，效果挺好的。
分析一下，详细的测试原理和测试步骤，楼主可以参考！
