STM32H750自带的SPI BootLoader烧录疑问

avatar 大家伙好 提问时间: 2023-07-09 19:50:29 / 未解决
翻阅应用笔记AN4286与AN2606，得知STM32H750自带的Bootloader支持spi烧录。可在实际尝试中，通过spi向stm32发送同步帧，无法收到从机应答。
H750的内部flash只有一个扇区，对扇区擦写时，内部flash用于IAP的自定义Bootloader也会被擦写掉。
产品中没有外接的QSPI或其他存储介质，因此自己写BootLoader不太现实。


STM32H750自带的SPI BootLoader烧录疑问 [相关图片]想知道系统自带的bootloader SPI方式烧录有没有成功用过的，
若能得到答疑，万分感谢！

确认了SPI本身的时序没有问题，
符合手册上的Polarity: CPOL Low, CPHA Low, （时钟空闲时为低电平，上升沿采样）
NSS hardware（确认spi与stm32H750的连线没有错，STM32上的SPI3的NSS硬件下拉接地）。

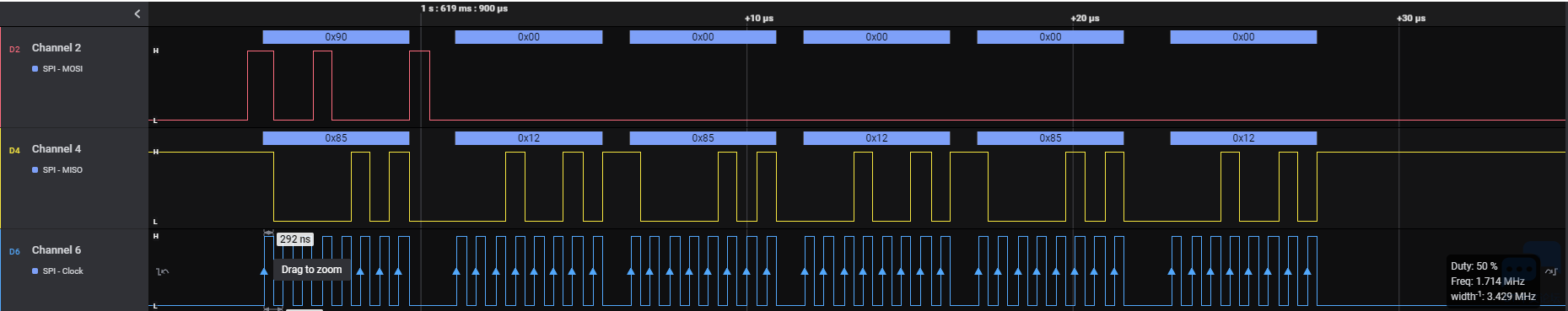

用了一个外接的spi flash发送指令读取ID，逻辑分析仪能读到MISO有数据返回。


STM32H750自带的SPI BootLoader烧录疑问 [相关图片]

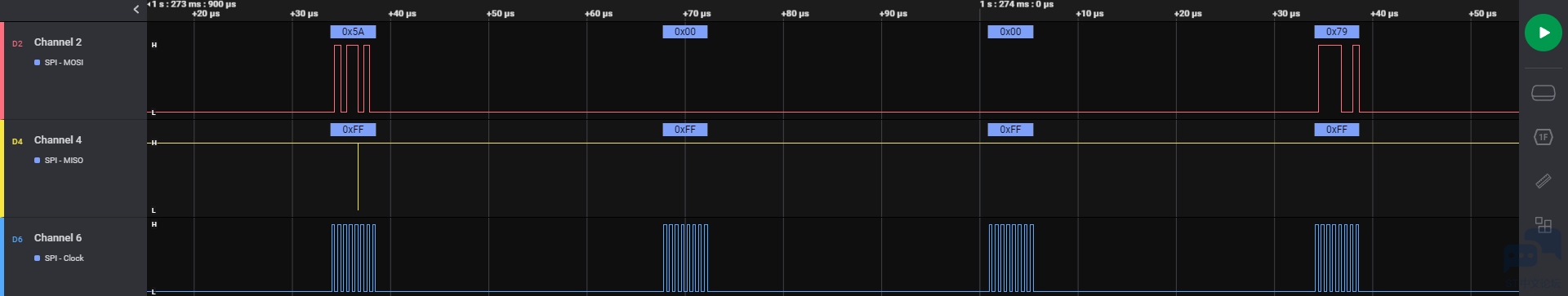

同样的接线方式，接到stm32H750的SPI3引脚上，发送同步指令帧，MISO上没有数据返回。

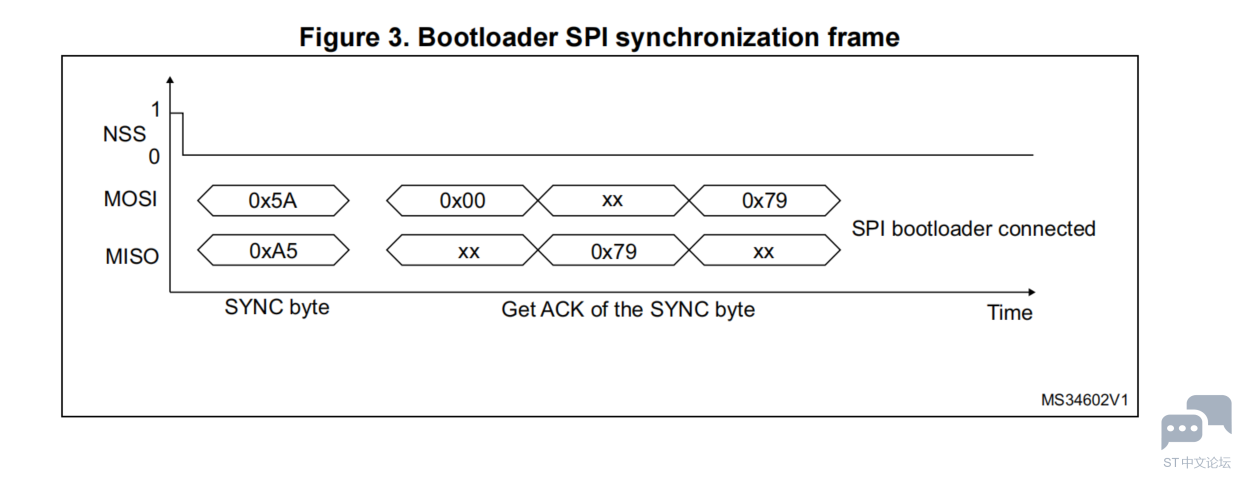

依次发送0x5A，0x00,0x00,0x79
STM32H750自带的SPI BootLoader烧录疑问 [相关图片]

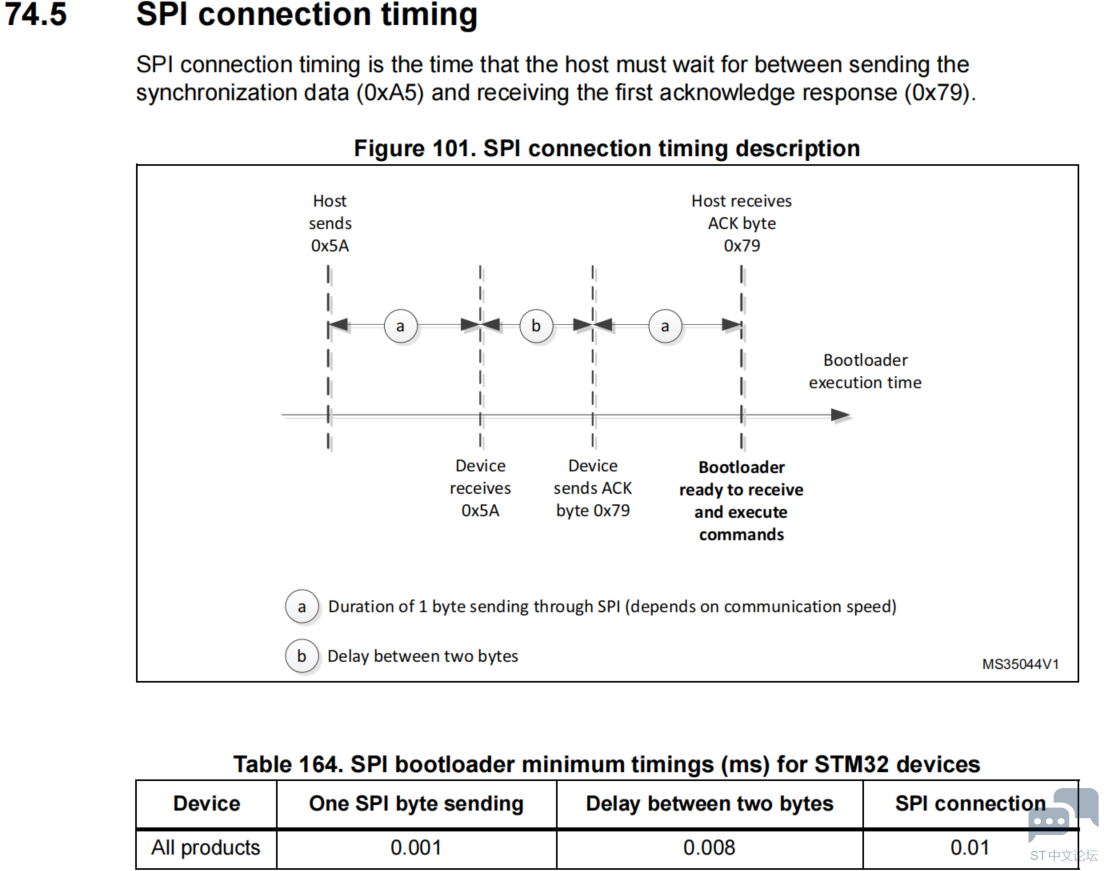

时序按照AN2606-P410-74.5  SPI connection timing 设置
STM32H750自带的SPI BootLoader烧录疑问 [相关图片]
STM32H750自带的SPI BootLoader烧录疑问 [相关图片]










如需获得 STM32H750 等器件的更多信息，请点击链接或 点击此处 联系在线客服！

13个回答
  • avatar xmshao
    回答时间: 2023-07-09 20:07:19

    建议你使用ST提供的编程工具STM32CubeProgrammer和STLINK V3试试，注意是V3版的stlink. 结合AN2606确认下管脚及硬件连接线路，比方CLK线上加个下拉。参考UM2237手册再确认STM32CubeProgrammer 工具下的SPI配置。

  • avatar 大家伙好
    回答时间: 2023-07-09 20:29:06
    xmshao 发表于 2023-1-4 11:39
    建议你使用ST提供的编程工具STM32CubeProgrammer和STLINK V3试试，注意是V3版的stlink.

    用stlink-V3配合cube program进行验证是个好思路，感谢！

  • avatar 大家伙好
    回答时间: 2023-07-09 20:48:30
    xmshao 发表于 2023-1-4 11:39
    建议你使用ST提供的编程工具STM32CubeProgrammer和STLINK V3试试，注意是V3版的stlink.

    购买了stlink-V3， 项目所使用的单片机型号为STM32H750VBT6 AN2606 50 STM32H74xxx/75xxx devices bootloader中 注明SPI1、SPI2、SPI3与SPI4均支持ISP烧录 使用STM32CubeProgrammer只能连接识别SPI1， 想请教下是我对手册的理解哪里出了问题呢， 万分感谢！！！

  • avatar 大家伙好
    回答时间: 2023-07-09 21:13:35
    大家伙好 发表于 2023-2-14 16:06
    购买了stlink-V3， 项目所使用的单片机型号为STM32H750VBT6 AN2606 50 STM32H74xxx/75xxx devices bootl ...

    问题已解决，SPI1 MOSI与MISO有上拉，SPI3无 增加上拉电阻后均可识别

  • avatar 大家伙好
    回答时间: 2023-07-09 21:32:15
    大家伙好 发表于 2023-2-16 09:25
    问题已解决，SPI1 MOSI与MISO有上拉，SPI3无 增加上拉电阻后均可识别

    确定是由于接触不良导致的，MOSI与MISO无需上下拉电阻

  • avatar AAAA00
    回答时间: 2023-07-09 21:50:12
    大家伙好 发表于 2023-2-16 14:00
    确定是由于接触不良导致的，MOSI与MISO无需上下拉电阻

    你好，我遇到相似问题了，， 1，我发送了0x5A 00 00 然后等待应答0x79 ，有应答了，必须发送0x79吗？ 2，我在完成同步后，我发送0x5A 00 FF 00 等待应答，却再也没有收到应答了。 你能帮我看看不，手册的时序不是太详细，我想先实现GAT指令

  • avatar butterflyspring
    回答时间: 2023-07-09 22:07:14
    AAAA00 发表于 2023-4-18 09:06
    [md]你好，我遇到相似问题了，， 1，我发送了0x5A 00 00 然后等待应答0x79 ，有应答了，必须发送0x79吗 ...

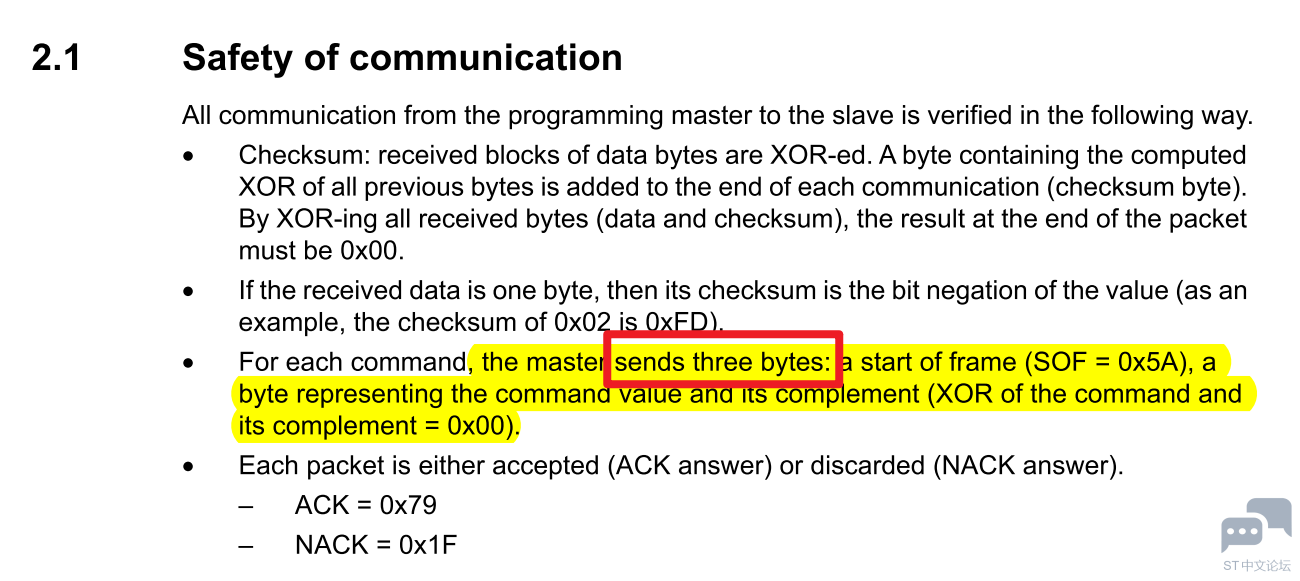

    从手册上，命令似乎多发了一个字节。 另外按照其他小伙伴的建议，用ST-LINKV3去连接，这样可以测试出具体命令波形来对照了。

  • avatar AAAA00
    回答时间: 2023-07-09 22:26:05
    butterflyspring 发表于 2023-4-18 14:38
    从手册上，命令似乎多发了一个字节。 另外按照其他小伙伴的建议，用ST-LINKV3去连接，这样可以测试出具体 ...

    最后的00是提供时钟，目的是接收应答的。

  • avatar AAAA00
    回答时间: 2023-07-09 22:51:21
    butterflyspring 发表于 2023-4-18 14:38
    从手册上，命令似乎多发了一个字节。 另外按照其他小伙伴的建议，用ST-LINKV3去连接，这样可以测试出具体 ...

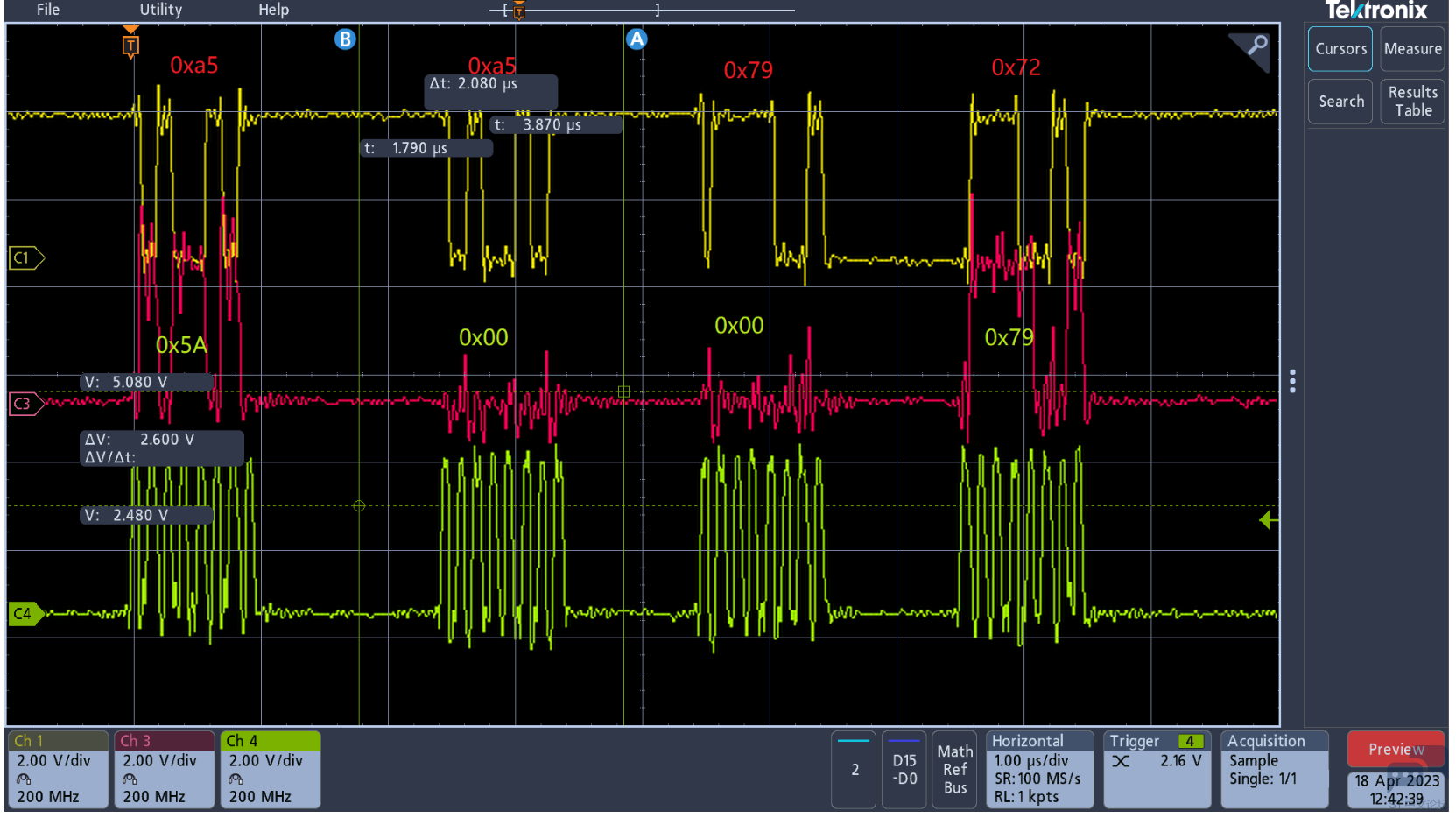

    这个是同步数据的波形。能收到应答，在主机端发送0x79后，返回的数据是0X72。然后我发送 0x5a 0x00 0xff 0x00 0x00 0x00 0x00 0x00 。收到的数据都不正常了

  • avatar butterflyspring
    回答时间: 2023-07-09 23:11:18
    AAAA00 发表于 2023-4-18 16:46
    [md]最后的00是提供时钟，目的是接收应答的。![tek00000.bmp](data/attachment/forum/202304/18/164615iy ...

    是的，是应该发一个空数据提供时钟，是我看漏了.

  • avatar butterflyspring
    回答时间: 2023-07-09 23:35:28
    AAAA00 发表于 2023-4-18 16:55
    [md]!(data/attachment/forum/202304/18/165315czrsiv2jqrriujso.png?imageMogr2/auto-orient/strip%7Cim ...

    同步的数据看起来和协议对的上，关键是后面的GET command 的信号没看到。 而且GET command 发出后，按照协议描述最终会有十几个字节回复出来（列出所有命令）。

  • avatar AAAA00
    回答时间: 2023-07-10 00:01:17
    butterflyspring 发表于 2023-4-18 17:18
    同步的数据看起来和协议对的上，关键是后面的GET command 的信号没看到。 而且GET command 发出后，按照 ...

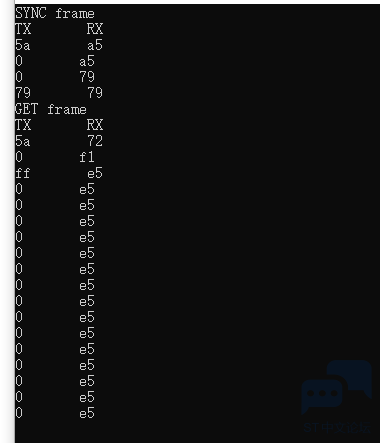

    这是我完整的指令，从get指令开始就不正常了

  • avatar butterflyspring
    回答时间: 2023-07-10 00:27:39

    手册上提到一句话，SPI字节之间最小的时间15us， 楼主可以检查一下这一点。
