lm6171 和 输出电流约为100ma的运算放大器

实际测试中的电路是什么样的呢？输入信号是什么样的信号呢，100mA左右的有很多，比如LMH6611,LMH6612，OPA2652等很多的

不妨把你的测试电路和测试结果一并贴出，大家一起看看。

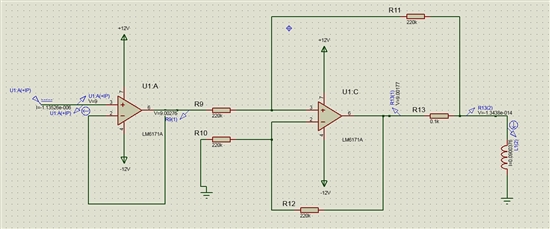

完整的电路如图1所示,第一个lm6171充当电压跟随器，当输入正弦信号时，检测到的输出端电压如图2. 我们担心可能是线圈造成的，为此，又用lm6171做了一个简单的跟随器，如图3，实验发现，当输入端接地时，输出端不是一条0线，而是一条很粗的线。实验中，电源端都并了102， 10uf的电容。

示波器的量程为1v.

电感上串个电阻试试

我连接成了一个跟随器的时候，就显示有噪声，而且将线圈去掉以后，测量发现，lm6171的v+不等于v-，v-端的电压噪声非常大，但v+端的电压正常。。。

如果这样；建议换片，并在输出端加装串联的两只二极管，上管阴极接电源正；下管阳极接电源负；桥中间接输出。

知道什么原因了，因为lm6171的反馈电阻会因寄生电容耦合而产生高速放大器的自激震荡，反馈电阻建议选择510欧姆，，，

高速运放的反馈电阻一般在芯片手册中有推荐值，请问你的负载为啥是个电感呢？

因为我需要这个线圈产生磁场。我把电路中的电阻都换成了0.41k，但仍然存在震荡现象，有大神能解决么？谢谢

亲；放大器电源端是否有电容？多大？

有的   0.01uf

亲，这是功率运算放大器，建议至少再并1uF的电容。另外，在终端输出与反向端并100pF左右电容，有助解决噪音问题。

终端输出与反向端并100pF左右电容？ 不是很懂，您能用画图板等工具，直接画在那张图上，然后上传一下吗？ 谢啦 非常感谢。。。

R11上并电容。不好意思，不知道IPAD如何画图。。。

只需要在R11并联一个150pf的电容吗？ R12呢？  整个电路，电源并联0.01uf  和2uf， 以及R11并联150pf的电容就行了吗？  非常感谢！

不好意思，应是R12上并电容，R11上不要并。

电源并联0.01uf  和2uf， 以及R12并联150pf的电容就行了吗？    感谢。。。

应该会有改善，具体值需视PCB等具体情况而定。

请问你使用固定频率的正弦波驱动么？如果是的话，输出电感驱动使用串联谐振电路，就是将电感换成 电感和电容串联，然后谐振频率和你想驱动的频率一致。

解决了，真心感谢！！！！！！！！！！！
