TI 的专家：您好！
XTR115或XTR116 所提供的5V，驱动能力能到多少？如果后端需要的功耗是90mw，能满足要求么？
这样理解是否有问题：如果是24V供电，后端电路理论上最高能用的功耗是24V*4mA=96mw。
请教专家 XTR115 XTR116 4-20mA 变送器的设计问题
dapeng wang1 提问时间: 2023-08-25 14:45:59 / 已解决
如需获得 7个回答
mmuuss586 回答时间: 2023-08-25 15:14:33理论最大能提供：电源电压*最大电流啊，24*0.02
实际要考虑内部MOS等的损耗
- dapeng wang1 回答时间: 2023-08-25 15:40:22
您误解我的意思了，4-20mA，意味着，当环路电流为4mA时，后端的电路能够正常工作；我这里的后端，指的是数字和模拟部分，即仪表。
- MichaelSheep 回答时间: 2023-08-25 16:04:43
理论上是这样的。你是有什么东西要挂在哪个LDO输出？
Carter Liu 回答时间: 2023-08-25 16:22:28XTR115或XTR116 所提供的5V参考电压驱动能力很弱，短路时只有10几个mA，根据其VREG VOLTAGE vs VREG CURRENT看，也就几mA的驱动能力。但是看楼主的问题不知道到底是问什么的
- dapeng wang1 回答时间: 2023-08-25 16:48:06
谢谢！这个问题已经确认了。实际上我期望VREG有至少能驱动12mA，但是这个系列的IC我都看过了，不能满足我的要求。谢谢各位专家
Martin 回答时间: 2023-08-25 17:08:03两线制的4-20mA收发器（如XTR115，XTR116）结构上限制了其所带的电压源 不可能有大于4mA的输出能力, 该电压源一般是LDO，而不是DC-DC。
12mA的驱动能力可以用外部稳压芯片配合三线制的4-20mA收发器实现。

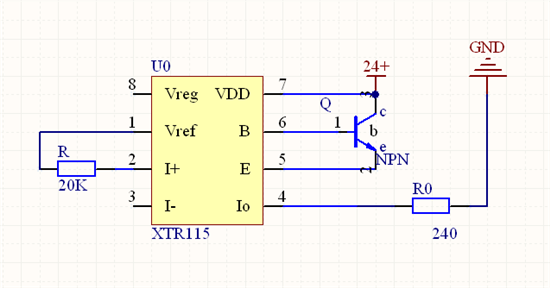

kai sun1 回答时间: 2023-08-25 17:37:54 用XTR115简单的接了个电路，如图，1脚和8脚都是10V左右，是我没理解这颗料么，求助！
