SPI 从模式MISO为什么会概率性出现毛刺？
玫芙 提问时间: 2023-07-08 11:12:33 / 未解决|

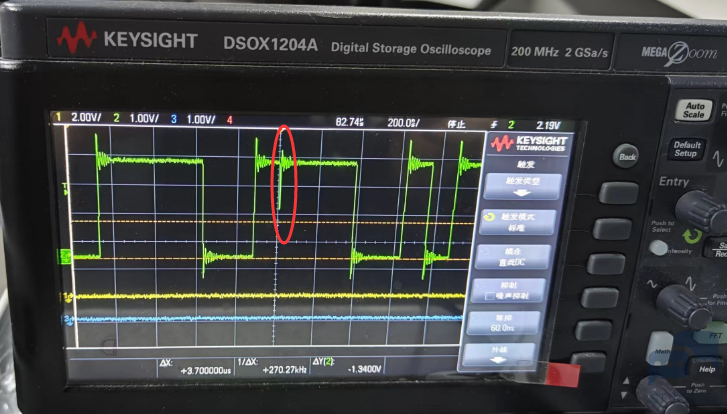

我们在使用F401RC这款MCU配置SPI1为从模式，速率为8MHZ，测试发现MISO信号，发现信号出现概率性如下图所示的毛刺信号。我们断开PCB上的串联电阻把MCU的PIN脚悬空测试PIN脚依然出现毛刺信号，同时我们也检测3.3V电源没有发现有异常波动。请问是什么原因？
|
![SPI 从模式MISO为什么会概率性出现毛刺？ [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/105920on4ww21ce4w2b48z.png "SPI 从模式MISO为什么会概率性出现毛刺？ [相关图片]")
![SPI 从模式MISO为什么会概率性出现毛刺？ [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/105918d0kuaailx2bkom0x.png "SPI 从模式MISO为什么会概率性出现毛刺？ [相关图片]")
9个回答
butterflyspring 回答时间: 2023-07-08 11:30:18跑一个单纯的例程代码看看，排除是不是软件哪里引起的（比如有其他代码操作了这个IO之类的） 看看硬件周边是否有相同频率的信号输出。
- 玫芙 回答时间: 2023-07-08 11:57:02跑一个单纯的例程代码看看，排除是不是软件哪里引起的（比如有其他代码操作了这个IO之类的）
看看硬件 ...
[md]有尝试关闭其他功能，只独立跑SPI，也试过改SPI速率（原来8MHZ，后来改到6MHZ），还试了把MISO配置到其他PIN测试，这个毛刺还是存在
- butterflyspring 回答时间: 2023-07-08 12:24:41有尝试关闭其他功能，只独立跑SPI，也试过改SPI速率（原来8MHZ，后来改到6MHZ），还试了把MISO配置到 ...
[md]最好跑一下官方的例程，也许设置哪部分或者其他额外的因素需要调整呢？ 如果都正常了，简单比较一下就可以找到问题出自哪里了。
- butterflyspring 回答时间: 2023-07-08 12:46:28有尝试关闭其他功能，只独立跑SPI，也试过改SPI速率（原来8MHZ，后来改到6MHZ），还试了把MISO配置到 ...
[md]最好跑一下官方的例程，也许设置哪部分或者其他额外的因素需要调整呢？ 如果都正常了，简单比较一下就可以找到问题出自哪里了。
myxiexing 回答时间: 2023-07-08 13:18:31会不会有这种可能？是不是程序中其他的地方，有对这个IO做了一些操作造成的呢？
- butterflyspring 回答时间: 2023-07-08 13:41:13会不会有这种可能？是不是程序中其他的地方，有对这个IO做了一些操作造成的呢？ ...
这种可能性会有的。所以想到了通过一个单纯的SPI通讯例程（cube 库中修改一下）就能比较好的验证这种可能。
- 玫芙 回答时间: 2023-07-08 14:01:43[md]这种可能性会有的。所以想到了通过一个单纯的SPI通讯例程（cube 库中修改一下）就能比较好的验证这种 ...
[md]昨天验证了也是有这个问题的，买了一块官方的DEMO板回来验证是是一样的现象
- 玫芙 回答时间: 2023-07-08 14:34:41这种可能性会有的。所以想到了通过一个单纯的SPI通讯例程（cube 库中修改一下）就能比较好的验证这种 ...
[md]昨天验证了一样有这个问题，之后买了白色的DEMO板回来验证也是一样的问题
xmshao 回答时间: 2023-07-08 14:51:53你检查下GPIO的速率配置情况，如果选择得比较高的话，不妨调低点试试。
