THS4522的仿真设计问题，请专家解答

能附上您的电路.TSC文件吗？

http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/4278.4k.TSC

http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/1018.4k_5F00_1.TSC

http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/4705.NCG.TSC

公司文件可能加密了，你看看能不能打开，不然我也没办法了。

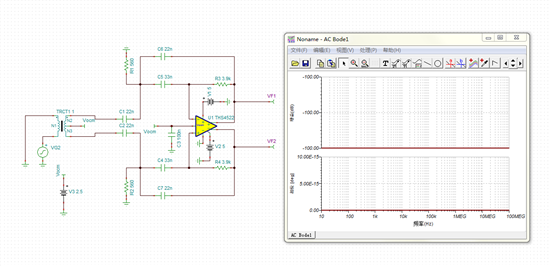

THS4522的DS中说明Vocm脚是可以悬空的，OPA内部有分压电阻，现在我把输入信号改为100k，100mA的正弦波，我这里是要设计一个高通滤波器，所以那个电容是不能去掉的，另外电容不是只隔直吗，方波和正弦波怎么会过不去，然后我将变压器的公共端和Vocm也接一起了，伯德图还是啥都没有，麻烦再帮我看看是什么原因？

http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/4336.4k_5F00_1.TSC

是的，电容是隔直的，本以为您要设计放大器，因为您是单电源供电，所以输入端需要加上直流偏置，因此22nF的输入端电容会将直流偏置隔离。

高通滤波器的话，我需要再看下。

你好，昨天那个无法仿真的问题应该怎么解决了，麻烦指导一下。

http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/8750.4336.4k.TSC

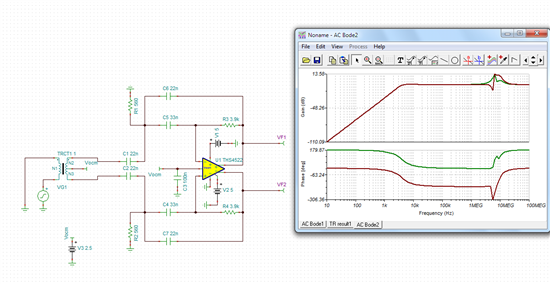

昨天一直仿真报错，跟您的提示一样，AC特性也没有，今天重新试了试，没问题了，没有做什么动作，只是把信号源，其他零器件重新试了试，因此不是您的电路问题。

能告诉我你是怎么设置的吗？或者能你的仿真文件发给我吗？我按照你给的图，把Vocm加了偏置还是不行。

另外，为什么在输出端口加电容，就无法仿真了，应该怎样接才能在输出端接电容的情况下进行仿真？

Vocm就像您说的，确实可以悬空，因为内部已经分压，默认就是2.5V，所以Vocm悬空没问题。

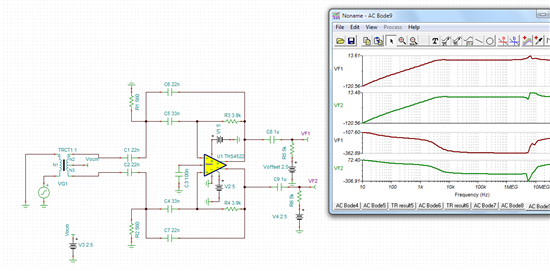

不加Cout的.TShttp://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/8030.THS4522.TSCC 已经在上面附上，仿真下没问题。 如果需要加上Cout（1uF),需要再加偏置才可以。请看附件。

首先非常感谢你的帮助，用你的电路图，在我的电脑上的也能仿真，但是我还是没找到我的电路图和你的电路图的区别在哪？麻烦指导下，不然以后碰到类似的错误我还是没法仿真。

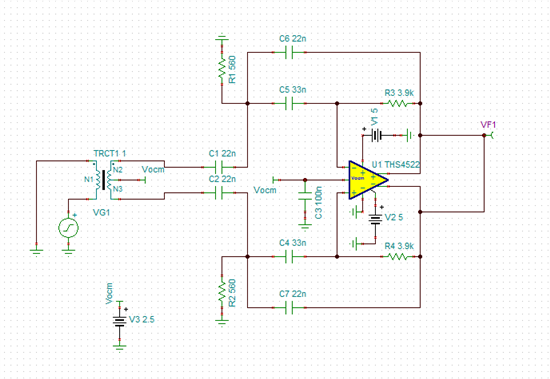

另外，再麻烦你帮我看下下面这个图要怎么样才能仿真。

是什么原因导致我们电路图一样的情况下，你能够仿真得出AC特性，而我却仿真不出来，能解释下吗？另外这款芯片是不是不适合做高通滤波器？

您用英文版的TINA试试呢？我用的是英文版的，我看您是中文版的TINA。

我先试试吧，不过我用你给我的电路图还是可以正常仿真

英文版的也仿真不了，我重新画了一遍也一样

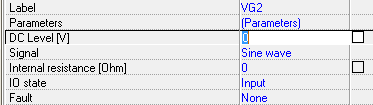

我找到原因了，这条选项是设置什么的，我开始是OFF，改成NONE就可以仿真了
