詢問OPA192 輸出阻抗問題

是的，datasheet中没有给出闭环输出阻抗VS频率的曲线，但OPA192给出了开环输出阻抗VS频率（Figure31)，开环增益/相位与频率关系曲线（figure16). 我们可以根据运放稳定性中的的介绍（可以参考TI precision lab），开环输出阻抗和闭环输出阻抗的关系，是可以推论出闭环输出阻抗VS频率的关系的。

其中Rout=Ro/(1+Aolβ).其中Rout即为闭环输出阻抗，Ro为开环输出阻抗，Aol为开环增益，β=Rg（Rf+Rg）

我们可以针对某个频率，比如1M，根据开环增益/相位与频率曲线找到Aol, 根据开环输出阻抗与频率的关系曲线找到1M频率时对应的开环阻抗Ro。 闭环电路中Rf，Rg已知，从而得到β的值，那么带入公式，便可得到在1M频率时的闭环输出阻抗的值。

纠正一下，β=Rg/（Rf+Rg）

從曲線來看，Aol = 20db 是否代表著Aolβ = 1 ?

那麼最終 1MHz下的Ro為150歐姆 是否正確?

感謝!

另外再請教一個問題

差動轉單端電路上，我設計Rg、Rf分別為2k、2.8k歐姆

可以求出Aol為1.4；β為0.416

套入公式 Rout = 300 / (1+(1.4*0.416)) = 189歐姆

請問是否正確?

感謝!

是的，Aol代表的是增益倍数，20dB的话，为Alo=1。

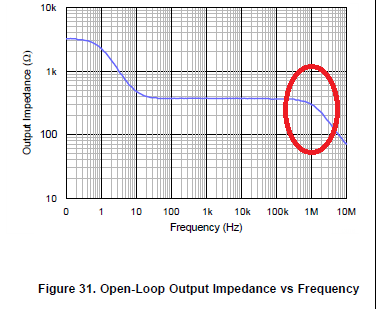

开环阻抗曲线中，1MHz下对应的Ro为300ohm。

Hi  Kailyn Chen

是否能回答我另一個問題

感謝你!

另一个问题，就是将数值带入公式即可。

Ro=300， 20dB增益，那么Alo=10， β=0.416

带入公式计算， Rout=300/（1+10×0.416）=58ohm。

Hi Kailyn Chen

請較一個問題，為何Alo = 10?

而不是代入1.4 ?

感謝回覆!

2點問題不明白

1. Aol到底要看曲線的DB去反算 20 = (20*log(Aol)) => Aol = 10

還是用電路上的Gain去推算? (20*log(Rf/Rg)) => Aol = 1.4

感覺還差臨門一腳就能釐清所有關係式

2. 外部輸入訊號頻率是從0~1MHz變化，我要從哪兒得知該OPA的閉環頻率是多少?

例如10MHz close-loop frequency，攸關設計電容與Rf電阻並聯的影響

還請解惑~

感謝!

Aol指的是开环增益，Aol@1MHz = 20dB = x10
