为什么做缓冲器的时候，直流电源正极的负载电流达到0.1A，然后就烧掉了
是不是放大电路输出阻抗和与之连接的网络输入的阻抗匹配的问题？
关于OPA2690作为缓冲器
Mingbin Wu 提问时间: 2023-08-21 10:34:24 / 已解决
如需获得 6个回答
Andy Tan 回答时间: 2023-08-21 11:03:09你好，工作电压是多少，输入信号是怎么样的？
先把你的电路图贴出来，便于分析。
Kailyn Chen 回答时间: 2023-08-21 11:33:00先别接负载，上电后先测下电源的静态电流的大小。

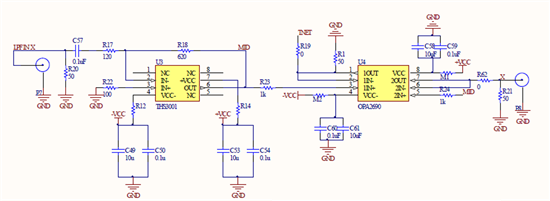

Mingbin Wu 回答时间: 2023-08-21 11:57:32 输出信号峰峰值为500mv，是AD9854出来的正交扫频信号，经过THS3001放大后级如OPA2690电压跟随器，后面的电路图示与电压跟随器相连的被测网络。接上被测网络负载电流就过大，不接的话负载电流是0.02A。怀疑是不是同轴线阻抗匹配的问题
- Mingbin Wu 回答时间: 2023-08-21 12:19:08
正常工作时候静态电流应该是多大？
- Kailyn Chen 回答时间: 2023-08-21 12:50:27
正常工作时，+-5V工作时，两个通道的最大静态电流为13.2mA。
- Mingbin Wu 回答时间: 2023-08-21 13:14:37
加上被测网络后电流升到100mv以上，然后有时直接烧掉，你知道这个问题出在哪吗
