大家好，我用tina-ti仿真文氏正弦波发生器没有成功，电路图如下。我实际搭了电路是有交流输出的，只是正弦波不标准，请问是哪里出了问题？
tina-ti仿真文氏正弦波发生器
huang huang5 提问时间: 2023-09-22 12:42:36 / 已解决 Other Parts Discussed in Thread:
4个回答

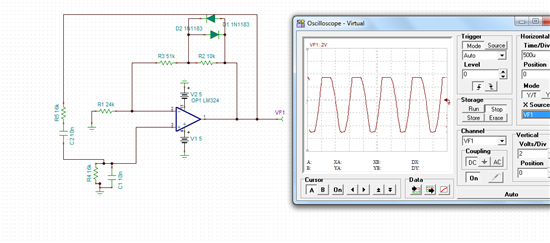

Kailyn Chen 回答时间: 2023-09-22 13:00:32 刚仿真了下，没问题，应该是您示波器水平时间轴设置的不太好。
- huang huang5 回答时间: 2023-09-22 13:21:46
谢谢你，示波器显示了波形，和实际差不多。但有个问题：为什么瞬态分析是没有输出的？

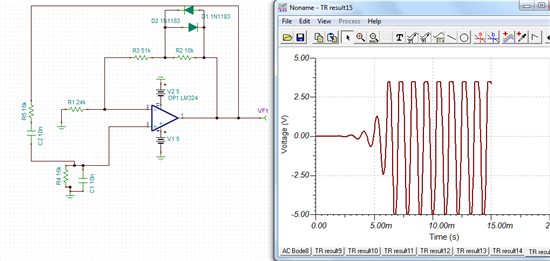

Kailyn Chen 回答时间: 2023-09-22 13:54:33 瞬态分析也有波形，只是开始有些振荡。
- huang huang5 回答时间: 2023-09-22 14:11:46
你好，我在“分析选项”菜单中的“瞬时现象”--“积分方法”中选“梯形”有波形输出，选“齿轮”就没有，同时，选择仿真的时长不同，波形不同且区别很大，这些是为什么呢？谢谢
