LMH6702 实现 200M 信号 1000倍放大该怎么设计

您好Edard，

您需要测试的信号不是很微弱，但增益带宽的要求很高。两点建议：

1，采用较大的I-V转换电阻，从而降低对增益的要求。

2，采用增益带宽积较大的放大器，并进行多级放大。

谢谢您的回复，能具体点吗，用什么样的电阻，用几级放大，各级放大用什么样的器件比较合适，会引入多大的误差？请指教，谢谢！

因为输入是电流信号，一般在放大时用采样电阻把电流信号转化为电压信号，如果您选用了较小的电流采样电阻，为达到所需的输出电压幅值，就需要更高的增益；反之，选用较大的电阻会降低对增益的要求。

从LMH67602的datasheet中Figure 7可知，其小信号单位增益带宽为1.8GHz左右，则对200MHz的输入信号，单级最高增益为1.8G/200M=9。

对1000倍放大要求：9*9*9=729，可用三级放大的形式实现729倍增益，其余增益通过增大电流采样电阻实现。

LMH6702  是 CFB ，请问反馈电阻最大选多大 ，Rg 可以随便选择吗？

以datasheet的Figure 26为例，需要有：

eq1: Vin=Iin*Rin;

eq2: Rin=Rg||Rf;

eq3: Rf/Rg<9 （假设三级放大实现）

满足这三个等式即可。

您好，为什么需要这么设计，请给些详细的说明

另外之前的电路 如附件设计，请帮忙修改其中的电阻值，非常感谢！

反馈电阻可以在237欧姆左右最好，Rg与反馈电阻决定放大倍数

您好：

  请帮忙更正附件电阻值设计，G=8 ，带宽200M，非常感谢！

可设置R6=350欧，R5=50欧，R14=(R5||R6),其实最好的办法是R6=237欧姆，当然R5也要相应更改，但是这样的电阻不是标准电阻，你需要串联拼凑，简单一点就采取R6=350欧姆，这样高频特性稍有损失，但也可大致满足需求

您好：

R14=(R5||R6) == 43 ，而前段输入电阻 R10=1K ,这样输入信号经过分压后是不是很小  ，非常感谢！

另外，我在datasheet上 看不到频率 与反馈电阻的对应图表，请指出在哪业，非常感谢！

若是单端输入，前端的输入电阻去掉吧，要不会有影响

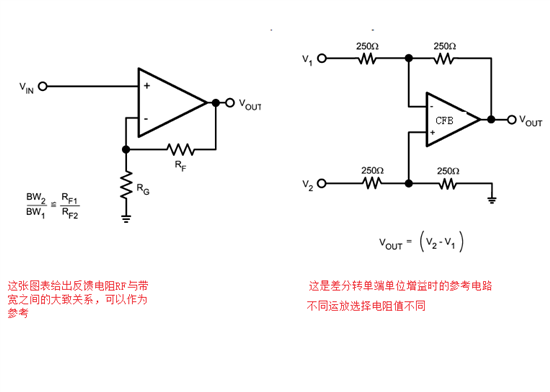

第五页有频率与增益曲线图，频率域反馈电阻没有对应图表。电流型运放都会给出反馈电阻的推荐使用值，而这款芯片的推荐值是237欧姆，太大则抑制带宽，太小则容易震荡

R10 为什么非要选1K呢？或者说R5为什么是51欧呢？

你确定是电流输入吗？ 你现在在输入处已经有5.7k/4.7=1213，的跨阻增益，

而且你的R6/R5偏大，会造成衰减和失真的。

谢谢各位的热心答复

前级有I-V转换，原理图如附件，请各位帮忙看看设计问题，非常感谢！

电路若是这样的话，我觉得R10和R14可以不变，R9=51欧姆， R5=51*9=455欧姆，这样接三级串联。

你好：

      图不是我设计的，刚接手这块板子，R10  为什么不可以去掉，R9=51欧可以改得小些保证 R6在300欧姆左右吗，另外如果放大倍数做到 15--20 ，这个电路该怎么调？ 非常感谢！

您好：

        针对我的电路图（PCB暂时无法改动，项目紧急），只有两级放大，我选用 OPA847 替换LMH6702 后将增益设为20 ，是否可行，非常感谢！

我觉得可以试试，应该可行

R10若不去掉肯定会有分压啊，得去掉的

Carter Liu

            请问LMH6702 datasheet 中波特图 5页，纵坐标怎么是0 ，-1，-2  ，而这个图是Non-Inverting Frequency Response ，另外 我觉得众坐标值应该是 0，-20，-40 这样的单位跨度吧，请详细指教，非常感谢！

您好！电流反馈运放跟电压反馈运放波特图稍有差别，电流反馈运放增益一般设定较低，基本达不到-20，-40db的放大倍数；对于固定的反馈电阻，改变增益对带宽几乎没有什么影响；这里的0，-1，-2我感觉没有什么意义，因为在幅频曲线上已经给出了固定的增益Av=1，2，4，10

您好：

        非常感谢您的回复，再问您一下，电压反馈和电流反馈都应用在什么场景，我们要做的是光信号检测，放大后送给AD，这样用什么反馈好些！

您好，光信号检测正适合使用电流反馈型运放,电压反馈应用在普通的电压放大场合，输入阻抗较高，利于检测电压信号；电流反馈多用于高频小信号检测，尤其是信号源内阻较大的小信号，其带宽基本不受增益限制

您好：

          我们的设计如上述电路图，还有一级与U4同样电路的放大器，整板只有两级放大，每级需要放大15倍以上，而LM6702 增益在10以上带宽减小很多，而且datasheet没有详细描述增益>10 的相关参数。 请问使用在两级放大情况下怎么调试比较合适，另外如果改版使用THS3202是否更合适些！使用两种器件需要注意些什么问题？ 非常感谢！

您好，根据伯德图来看，同相放大增益为10的时候其带宽可达到300M，而反相放大则带宽限制较小，因此两级放大建议都使用反相放大，为提高放大倍数而不引起震荡，可以适当降低一点反馈电阻，但注意反馈走线一定要短，若有震荡迹象则加电容做相位补偿。THS3202更佳。注意布线要尽量短，信号输入端附近不要铺铜，采用高精度低温票电阻

您好：

       手上只有 OPA847 , 使用OPA847 替换LMH6702 是否可以，还需要调节哪些参数？非常感谢！

OPA847在使用的时候增益要高于不低于12才能稳定，因此设定增益时要注意；另外其SR为950v/us，你计算一下能否满足要求

Carter,您好：

         我的电路图需要改版设计，请帮忙分析第一级是否需要做差分转单端不放大，后三级做放大，放大倍数如何设置好，逐级增大还是做成一样的，是否可以利用可调电位器做成放大倍数可调的放大板，放大板的整体噪声如何设计 ？非常感谢！

您好！

我认为您可以第一级差分转单端放大10倍，后2级各放大10倍，这样满足了1000倍的放大；可以都使用LMH6702，其带宽及增益也可满足。第2级及第3级均使用反相放大以拓展带宽。前级放大引入的噪声会被后级逐步放大，建议您使用高精度及温漂的电阻（1ppm及更好的）；不建议使用可调电位器。其噪声跟选用的电阻大小、布线、甚至信号源内阻及周围电磁环境等有关，要注意这些因素

您好，LMH6702 三级放大，200M 信号增益只能做到30dB ,不能满足要求，使用 THS3201 还是不错的，以下是我用TINA 做的仿真，请您看看！

THS3201 仿真附件

是的，我刚刚也做了一下仿真，LMH6702确实不太好，那您就使用THS3201吧！

看了这个帖的分析过程有疑问，我也是做光电微弱电流检测的。图中前级的IV转换在哪里？用了多大电阻，第一级IV转换得到电压是多大的？楼主确定信号需要1000倍放大吗？

你好，您的这个放大器解决了没有。能否留下即时通讯方式，想跟你交流一下这个放大器。

我也是做弱光检测的，可否留下即时通讯方式。

我用ths3201做5倍放大，然而只能放大2倍，全部由推荐参数设计。。。带宽也达不到。。同相比例。。这是为什么
